Termostatinis ventilis šildytuvui Integra, juodas matinis dešininis Cu All in One

Termostatinis vožtuvas šildytuvui „Integra“ juodas kilimėlis dešinėje Cu viskas viename

parametrai

• vožtuvo tipas : termostatinis
• Diegimo tipas : Vario instaliacija Cu 15 mm
• Orientacija : dešinė
• vožtuvo variantas : Kampinis
• rinkinys - tipas : Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva : Juodas kilimėlis
• rozetės forma : Vienas turas 2 kompiuteriai
• Prodiuseris : Vario terminas
• linija : Integra
• Galvos tipas : Siūlai: M30x1.5

Termostatinis vožtuvas šildytuvui „Integra“ juodas kilimėlis dešinėje Cu viskas viename

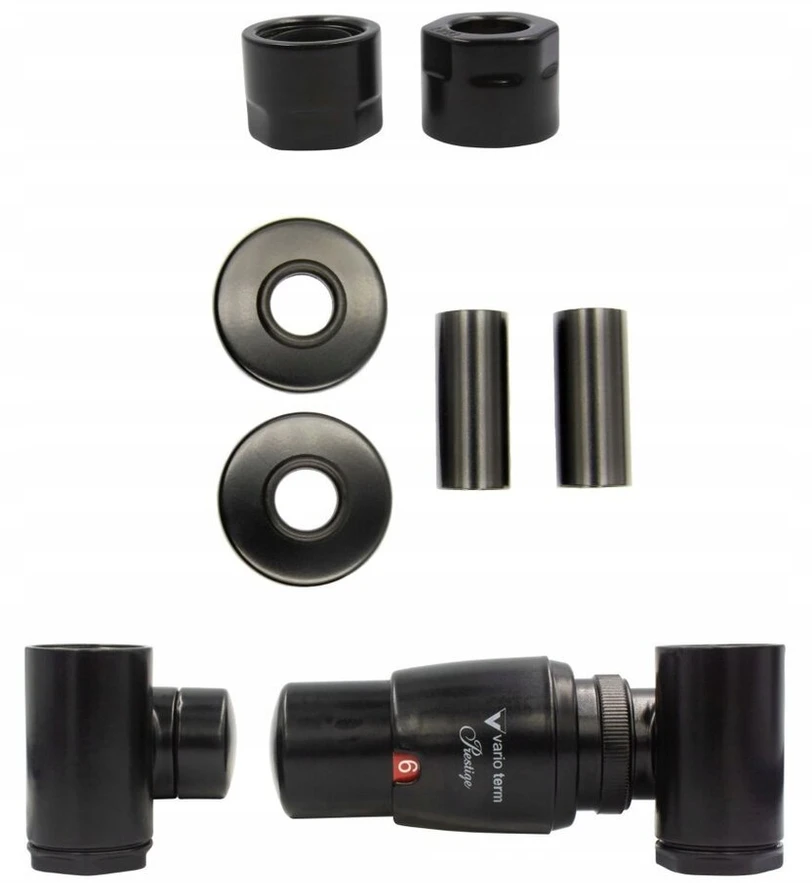

Komplektas apima:

• 1 dešinysis termostatinis vožtuvas su termostatine galvute,
• 1 kairysis uždarymas -Off vožtuvas,
• 2 maskuojančios rozetės, vienas metalas,
• 2 maskavimas, metalas ir
rankovės
• 2 Cu jungtys - vario montavimui 15 mm

Verta žinoti:

„Integra“ termostatinis vožtuvas yra skirtas montuoti ant centrinio šildymo radiatoriaus dviejų vamzdžių sistemoje .

Vožtuvo korpusas yra integruotas su tee , leidžiančia elektriniam šildytuvui prijungti tiesiai per vožtuvą su radiatoriumi - Rekomenduojama pritvirtinti šildytuvą ant uždarymo vožtuvo.

Uždarymo vožtuvas pritvirtintas prie centrinio kaitinimo radiatoriaus grįžtančio laido pusėje .

Techniniai duomenys:

Darbinė temperatūra iki 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

Maks. Slėgio skirtumas 0,06MPA

bandymo slėgis 1,5 MPa

Preliminarus nustatymas uždarymo vožtuve

Galvos montavimo sriegis M30x1.5

g ½

Elektros šildytuvo montavimas ant uždarymo vožtuvo

Galvos techniniai duomenys:

diapazonas 8 ° C - 30 ° C

Maks. Aplinkos temperatūra 50 ° C

Uždarymo laikas 16 min.

Slėgio skirtumo poveikis & lt; 1 k

Histerezė 0,3K

Šildymo faktoriaus temperatūros poveikis 1,23

Patikimas skysčio jutiklis

Reguliavimo rankenėlė su skaitmeniniu ženklu

Apsaugos funkcija nuo užšalimo montavimo (8 ° C „*“ nustatyme)

Kūnas, pagamintas iš aukštos kokybės plastiko

Temperatūros verčių priskyrimas ant galvos ženklų:

Žemiau yra brėžiniai su matmenimis: termostatinis ir integruojantis uždarymo vožtuvas ir galvos matmenys, maskavimo rankovės ir viena rozetė.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą - Žemiau rasite

Ryšio parinktys:

„Integra“ termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestis:

- Dolne

a) Kai maitinimo šaltinis yra kairėje - pasirinkite „Integra Lewy“ termostatinį vožtuvą su vienkartinėmis rozetėmis

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite dešiniojo vožtuvo termostatinį vožtuvą

- apatinė centrinė

A) Kai maitinimo šaltinis yra kairėje - pasirinkite dešiniojo vožtuvo termostatinį vožtuvą, integruotą su ovaliomis arba stačiakampėmis rozetėmis (pavienės rosetės netilps vienas šalia kito 50 mm)

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Integra Lewy“ termostatinį vožtuvą su ovaliais arba stačiakampiais rožtėmis (vienos rožės netilps vienas šalia kito, jungiant 50 mm)

- apatiniame jungtyje - taip pat turite galimybę prijungti šildytuvą - rekomenduojama įdiegti šildytuvą ant uždarymo -OFF vožtuvo

Galimi diegimai:

„Integra“ vožtuvas gali būti prijungtas prie abiejų 16 mm PEX diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

„Integra“ vožtuvą galima prijungti prie Cu 15 mm diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

„Integra“ vožtuvas gali būti prijungtas prie 1/2 diegimo (GZ1/2) - Norėdami tai padaryti, turite pasirinkti dešinę jungtys

„Integra“ vožtuvas gali būti prijungtas prie 1/2 diegimo (GW1/2) - Norėdami tai padaryti, turite pasirinkti dešinę jungtys
