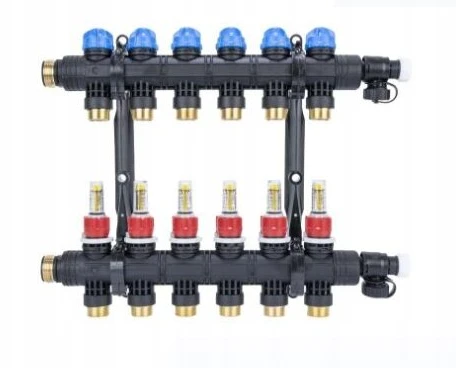

Afriso 81266 Skirstytuvas Procalida Ef1 K 6 šildymo kontūrai, G1

Afriso 81266 rajonas Procalida EF1 K 6 Šildymo grandinės, G1 ", 0,2 ÷ 1,6 L/ min

Afriso 81266 rajonas Procalida EF1 K 6 Šildymo grandinės, G1", 0,2 ÷ 1,6 l/ min

naudoti

Produktas, skirtas šildymo ir aušinimo paviršiaus įrengimui. Jį galima sumontuoti pastatytoje spintelėje, pritvirtintoje prie pastato sienos arba po lubomis, įrengtos lubose. Jos užduotis yra paskirstyti šilumą ar šaltį nuo pagrindinio šaltinio į individualias montavimo kilpas ir kiekvieno iš jų vidutinio srauto reguliavimą.

Aprašymas

Pagaminta iš patvarios PA66 poliamido. Galios pluošte yra rotametrai, įgalinantys srauto reguliavimą 0,2–1,6 L/min. Grįžtame pluošte yra rankiniai uždarymo vožtuvai, leidžiantys sureguliuoti srautą tam tikroje kilpoje. Balų galai turi vožtuvus, skirtus montavimui užpildyti, ištuštinti ir skalauti. Galima įdiegti termoelektrinius cilindrus (pvz., TSA-01) ant išjungimo išjungimo vožtuvų, leidžiančių prisijungti prie zonų valdymo sistemos, tokios kaip grindų controlė ar cositherm, leidžiant atskirai nustatyti temperatūrą skirtingose ​​zonose.

Pristatymo elementai

Rinkinyje yra galios ir grąžinimo sija, dvi sienos rankenos, varžtai ir kaiščiai montavimo rankenoms, varžtai, pritvirtinti sijos skląsčius, plokščius jungiamuosius sandariklius, atsarginius O žiedus, skirtus paskirstymo moduliams ir lipdukams, skirti žymėti kilpą.

charakteristikos

• grandinių skaičius 6
• Jungtys su 2x G1 kolektoriumi "
• ¾ ”šildymo kilpos jungtys su kūgio
• Jungiamieji termoelektriniai cilindrai M30x1.5
• 220 mm Pagrindinis jungiamasis tarpas
• Vidutinio srauto reguliavimo diapazonas 0,2 ÷ 1,6 l/min
• Vidutinio slėgio maksimalus 6 juostas
• Vidutinė temperatūra maksimali 90 ° C 3 bare, maksimaliai 60 ° C esant 6 barui
• Vidutinis vanduo, vandens ir glikolio mišinys, kurio maksimali koncentracija yra 50%
