Katilo valdiklis, padavimo, sraigtinis, stūmoklinis

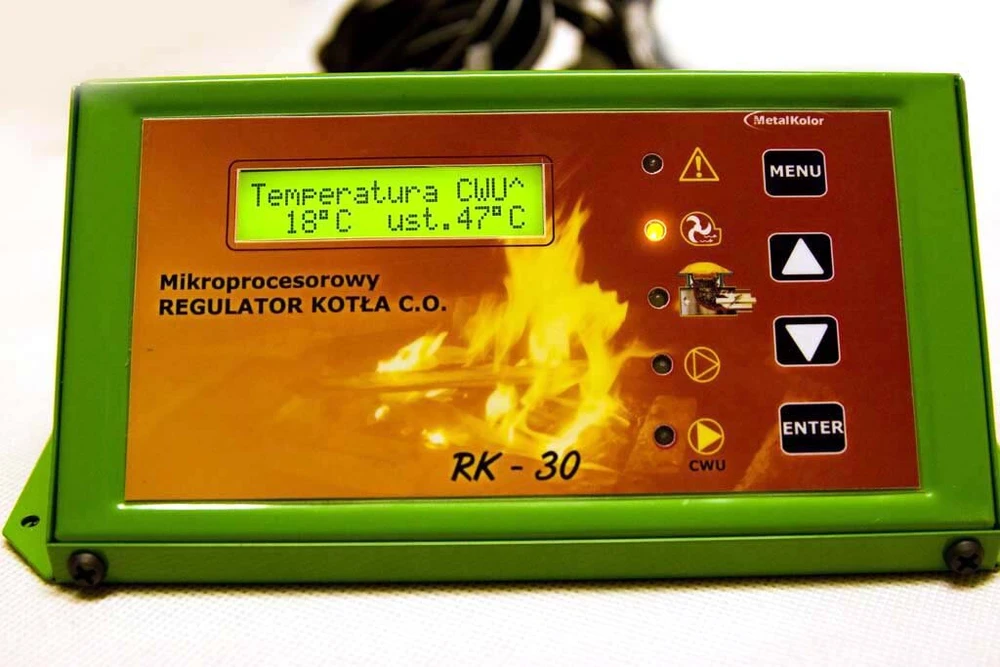

C.O. Katilo temperatūros valdiklis

Sk-30

naudojamas centrinio kaitinimo katilo veikimui valdyti ir stūmokliu, ir kochleariniu tiektuvu.

Valdo tiektuvą, ventiliatorių, aukščio siurblio siurblį

Reguliatorius išlieka veikimo režimu, kol vartotojas padidės temperatūra. Tada reguliatorius palaiko rūkymą, išjungia ventiliatorių ir tiektuvą, o siurbliai veikia pagal nustatytus parametrus. Jei temperatūra mažėja pagal nustatytus reguliatoriaus histerezės veiksmus, vėl automatinis veikimo režimas. Dėl šios veiklos katilo operacija yra visiškai automatizuota.

paslauga

Reguliatoriaus paslauga yra labai intuityvi. Pakeiskite kiekvienos subprogramos parametrų vertę įvedant į pasirinktą programos meniu.

pvz.

2 taškas- degalų tiektuvas.

Paspaudę mygtuką „Enter“, įveskite submeniu programą

Taškas 2.1-PANTRY darbas.

Paspauskite Dar kartą mygtukas „Enter“ sukelia įėjimą į atskirų veikimo parametrų nustatymo režimą (pradedama A pulsuoja kairiąją apatinę skaičių eilę, žymintį tiektuvo minutes ir sekundes)

valdiklio funkcijos

1- rankinis darbas

Vartotojo patogumui reguliatorius buvo aprūpintas rankiniu darbo moduliu. In this function, each element of the system (feeder, blowing, central heating pump, domestic pump,) This function allows the user to switch or disable each of the items of this program.

2- degalų tiektuvas

Ši funkcija leidžia tinkamai pasirinkti eksploatavimo parametrus ir tiektuvo pertrauką pagal naudojamą kurą. Šulinio parametrai užtikrina mažesnes degalų sąnaudas, todėl kambarys kaitinamas ekonomiškesnis.

2,1-m. Darbas

Šiuo metu galite sureguliuoti tiektuvo darbo laiką (minutes ir sekundes)

2,2 dalies pertrauka

In the next point, you can adjust the feeder break, i.e. a distance between the administration of opal and each subsequent until the set temperature is reached on the boiler.

2.3-Poodajka delsia

In this function we provide at what time from the moment the blower switches the feeder is to be attached (the first application each subsequent will be after time set in the "2.2" points)

3 galios rūkymas

Ši funkcija apsaugo nuo pasibaigimo katile, cikliškai įjungiant pūtiklį ir tiektuvą.

3,1 maitinantis darbas

Šiuo metu nustatome, kurį laiką reikia pritvirtinti tiektuvą.

3,2 back stop

At this point, the time to pass from the moment the set temperature on the boiler is reached until the smoking function is switched on (feeder with a blower)

3,3- Vėlavimas išjungti pūstuvą

Ši funkcija nustato vėlavimo laiką išjungti pūstuvą, kuris įvyksta nuo to momento, kai tiektuvas išjungtas.

(tas pats laikas bus nustatytas, kai pasiekiama nustatyta temperatūra)

4-POMPA C, O

Grandinės siurblio C, O cirkuliacinio siurblio temperatūra (diapazonas 40oc - 80oc)

5 temperatūros kritimo.

This function causes the alarm to turn on and turns off the furnace if after the time of time set at this point does not reach the set temperature on the boiler, which also prevents the fuel from pouring out into the ash in the event of expiry in the oven.

6-DOVE.

Taškas „6“ leidžia pakeisti orą, į kurį įšvirkšta (daugiau ar mažiau), sklandžiai reguliuojant greitį nuo 1 iki 10 pavarų.

7histereta.

Taškas „7“ leidžia nustatyti, kiek laipsnių katilo temperatūra yra nukristi taip, kad valdiklis pravažiuotų šildymo režimą. (diapazonas nuo 2-3oc)

8-pomp.

8.1 DHW siurblio įjungimo temperatūra

.

Kontrolės siurblio C, W.U. (požiūrio diapazonas 40oc - 80oc)

8,2-DHW

.

Ši funkcija leidžia nustatyti viršutinę karšto vandens siurblio ribą. ir šio siurblio histerezė

8,3-bandy vasara

Ši funkcija leidžia vandeniui šildyti katile vasarą, pasukant centrinį kaitinimo siurblį.

8,4 buitinio karšto vandens pompA lygiagretus darbas/prioritetas

9-osios kitos

9,1 fakto pavyzdžiai

Ši funkcija atkurta originaliais nustatymais (nustato gamintojas). Suaktyvinus mygtuką „Enter“, nustatymai bus nustatyti iš naujo. Tokiuose nustatymuose katilas gali veikti, tačiau reikalingas papildomas parametrų reguliavimas.

9,2-POMP buitinio karšto vandens aktyvaus/neaktyvaus

Ši funkcija leidžia išjungti karšto vandens siurblį. sistemoje, kurioje ji neturi (taip vadinama viena su vienu siurbliu)

9,3 tiektuvo temperatūra

Tai yra tiektuvo apsaugos funkcija nuo atsitraukiančios liepsnos. Viršijęs šiuo metu nurodytą temperatūrą, valdiklis 3 minutes automatiškai įjungs tiektuvą. Norėdami judėti degantį degalų link židinio link. Aliarmas automatiškai paleidžiamas, o pranešimas pasirodys ekrane:

,, aukšta tiektuvo temperatūra ''

9,4-active contropon/neaktyvus

RK 30 valdiklis turi galimybę sujungti kambario termostatą, kuris, pasiekęs nustatytą temperatūrą kambaryje, išjungs centrinį šildymo siurblį, kuris sukels mažiau energijos ir degalų sąnaudų

Saugumas

:

Siekiant padidinti darbo saugos lygį, taip pat kokybę ir patikimumą, valdiklyje buvo tinkamas tinkamas saugumas, pavyzdžiui:

-Bimetalinė jungtis (vadinamoji terminė), jei sistemoje verdantis vanduo. Jos užduotis yra išjungti ventiliatoriaus ir tiektuvo reles (siurbliai veikia automatiškai)

-elektroninės apsaugos jūra, kuri perkaitimo atveju pritvirtina siurblius, kad sumažintų katilo temperatūrą

-Sound Alarm

-Komunikacija rodoma ekranuose, informuojančiuose apie perkaitimą ir galimą tvarkyklės gedimą ar bet kurį iš komponentų

Naudojimo saugumas:

1, prieš pradedant diegimą, reguliatorius turi būti pašalintas iš maitinimo tinklo.

2, reguliatorių gali sujungti asmuo, turintis leidimus.

3, reguliatoriaus maitinimo lizdas turi turėti įžeminimo borea.

4, jūs negalite atskleisti reguliatoriaus potvynio vandeniu ir per didele drėgme.

Garantija suteikiama 24 mėnesius

Parametrai:

RK 30 reguliatorius geriausiai veikia su RV-14R tipo ventiliatoriumi
