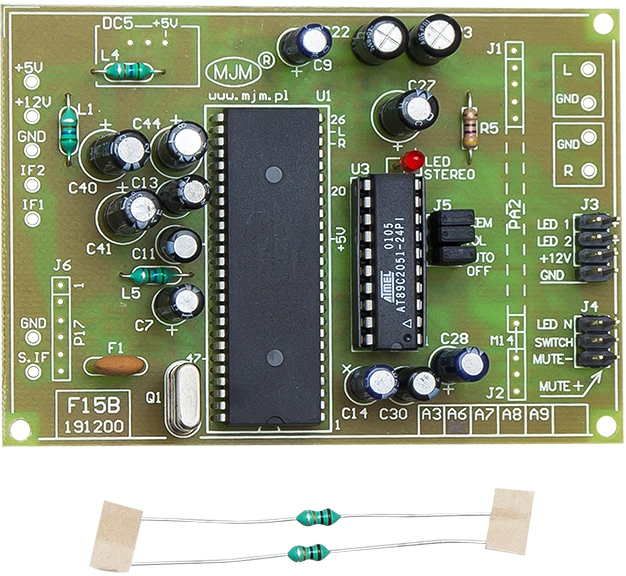

F15B dekoderis leidžia priimti visus Lenkijoje transliuojamus garso standartus, įskaitant NICAM stereo. Dekoderis skaitmeniniu būdu apdoroja gautą signalą, todėl užtikrinama puiki garso kokybė. Įdiegus dekoderį televizoriuje, jis perima visas garso funkcijas, išskyrus garsumą, tono valdymą ir garso balansą. Dekoderis skirtas veikti dviem pagrindinėmis konfigūracijomis:

I konfigūracija skirta stereo imtuvams, naudojantiems imtuvo vidinį stiprintuvą ir garsiakalbius. Visos originalios imtuvo funkcijos išlieka.

II konfigūracija, skirta monofoniniams imtuvams, reikalauja bendradarbiavimo su išorine stereo garso įranga. Garso parametrai reguliuojami naudojant išorinį stiprintuvą.

Dekoderis automatiškai atpažįsta priimamą garso standartą ir gali nurodyti jo tipą (mono, stereo arba dvigubo tono). Siekiant palengvinti dekoderio prijungimą prie įvairių televizorių, buvo sukurtos kelios papildomos plokštės. Naudojant šias plokštes, dekoderį galima prijungti prie daugumos stereo arba mono televizorių. F15B dekoderį taip pat galima įdiegti į A2 stereo vaizdo grotuvus, išplečiant jų galimybes, kad būtų galima priimti NICAM signalą.

TECHNINIAI DUOMENYS:
- Priimami garso standartai:
1) CCIR B/G5.5MHzFM1 mono kanalas
2) OIRT D/K6.5MHzFM1 mono kanalas
3) CCIR A2 stereo 5,5/5,74 MHz FM1 stereo kanalas
4) CCIR dvigubas garsas 5,5/5,74 MHz FM 2 nepriklausomi mono kanalai*
5) OIRT stereo6.25/6.5MHzFM1 stereo kanalas
6) OIRT dviejų tonų 6.25/6.5MHzFM 2 nepriklausomi mono kanalai*
7) MIX stereo 5,74/6,5 MHz FM 1 stereo kanalas
8) NICAM 728 stereo 5,85/6,5 MHz QPSK/FM 1 stereo kanalas + FM kanalas
9) NICAM 728 dvigubas garsas 5,85/6,5 MHz QPSK/FM 2 mono kanalai + FM kanalas*
- Maitinimo šaltinis:
dvi įtampos: 12 V / 40 mA ir 5 V / 210 mA,
arba vieną įtampą nuo 12 V iki 18 V / 150 mA naudojant papildomą DC5 keitiklį.
- Įvesties signalas:
Garso detektoriaus išvesties (S.IF) diferencinio dažnio garso signalas, optimali įėjimo įtampa - 100 mVpp - 300 mVpp
arba tarpinio dažnio (IF) signalą iš TV imtuvo RF imtuvo išvesties, naudojant papildomą P17 stiprintuvo plokštę
- Garso išvesties signalas: 0,7 V rms tipinis
- Matmenys: plotis 96,5 mm x gylis 69 mm x aukštis: min. 17 mm, maks. 48 mm, priklausomai nuo priedų plokščių
