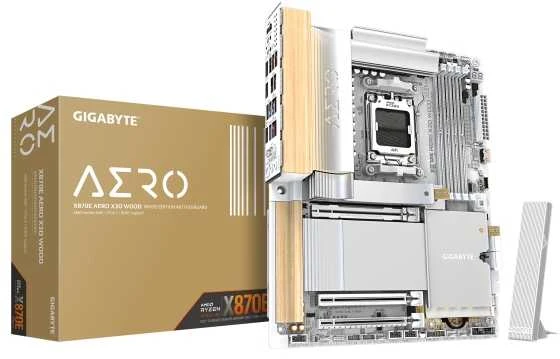

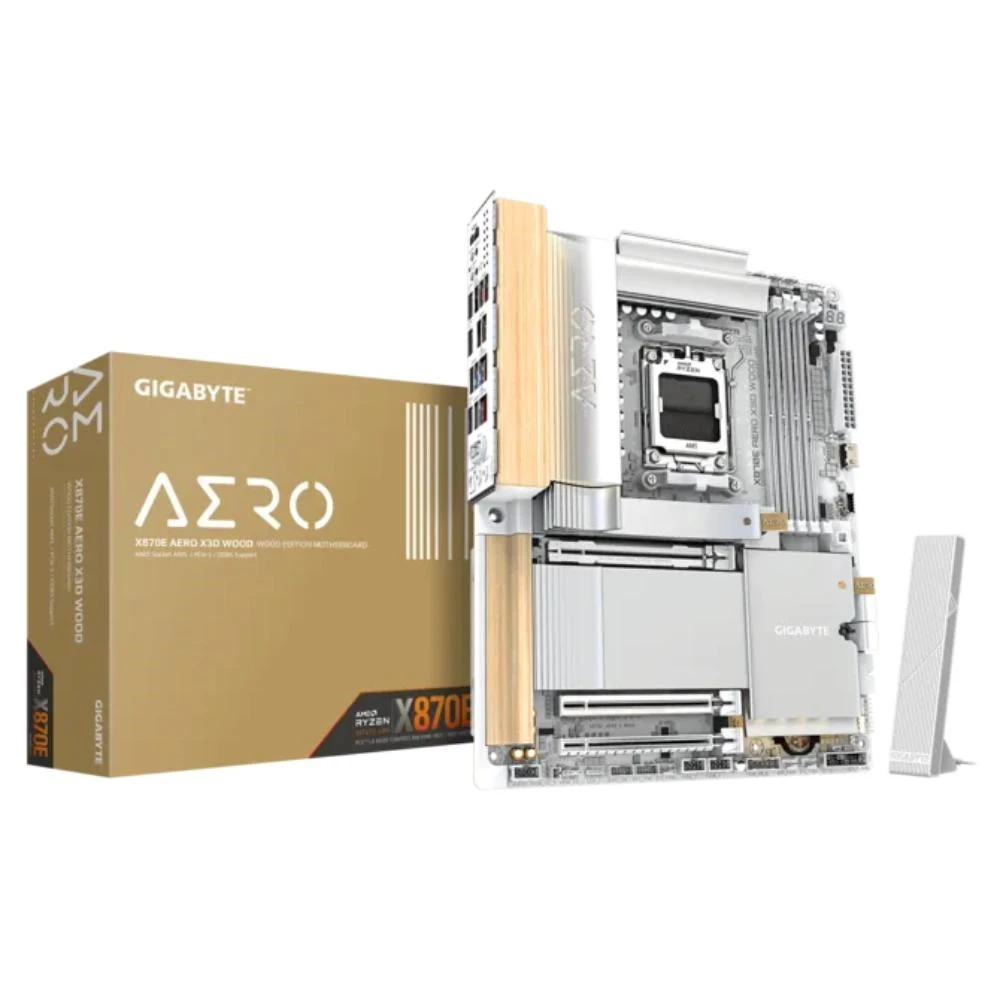

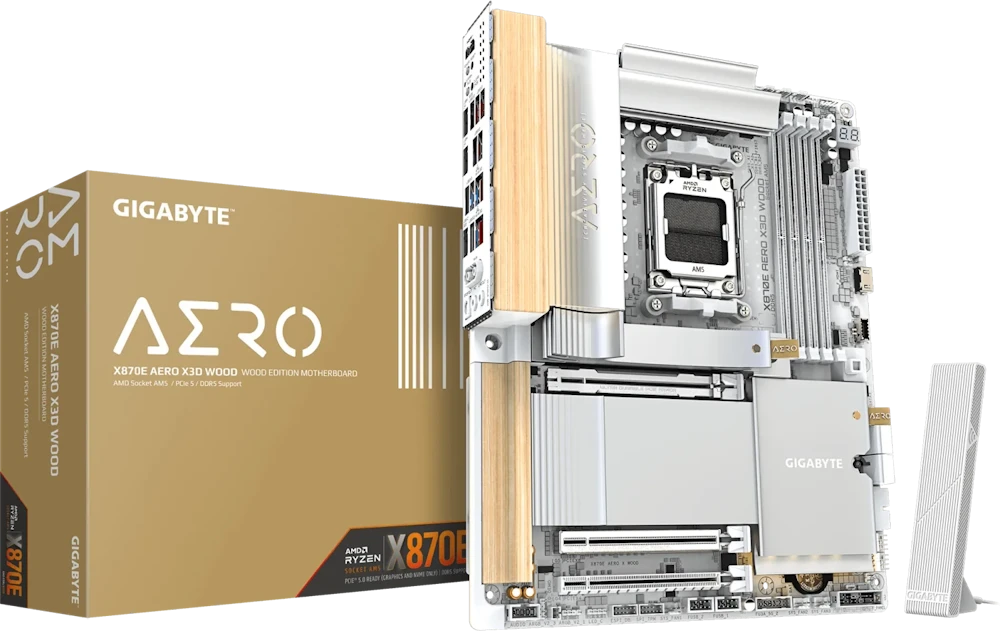

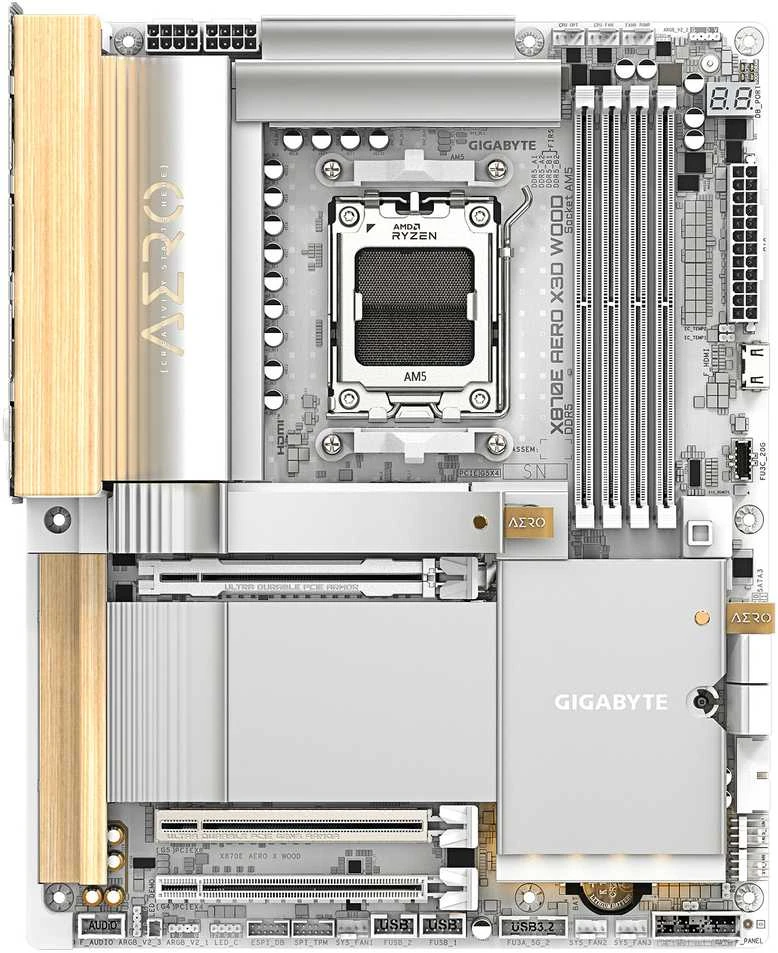

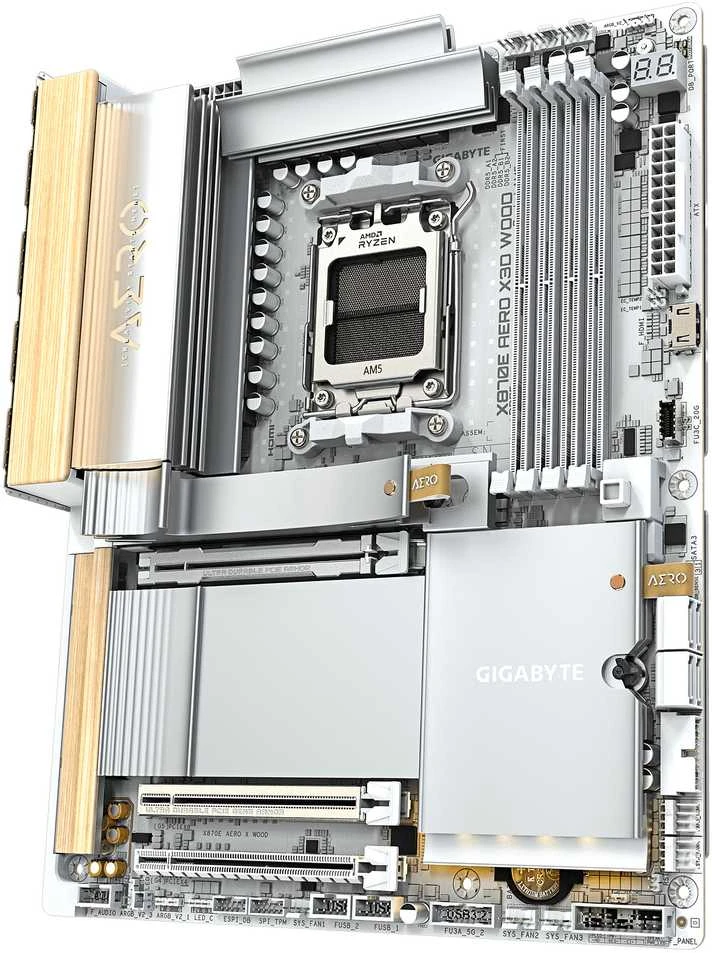

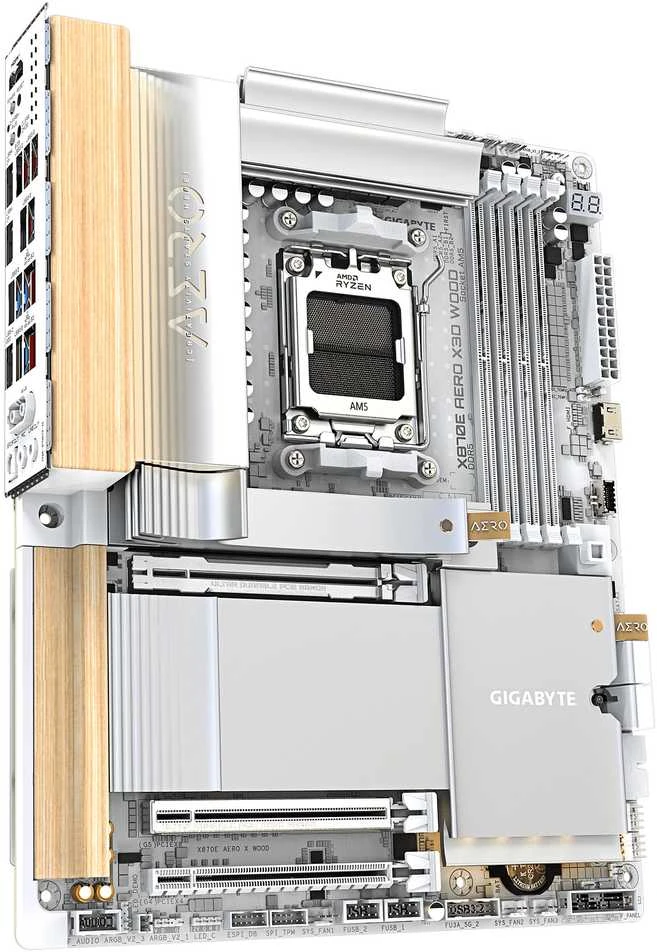

Pagrindinė plokštė Gigabyte X870E AERO X WOOD

CPU

AMD Socket AM5, palaikymas:

AMD Ryzen™ 9000 serijos procesoriai/

AMD Ryzen™ 8000 serijos procesoriai/

AMD Ryzen™ 7000 serijos procesoriai

(Naujausią palaikomų procesorių sąrašą rasite „GIGABYTE“ svetainėje.)

---

Lustų rinkinys

AMD X870E

---

Atmintis

Palaiko DDR5 9000(OC) /8800(OC) /8600(OC) /8400(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s atminties modulius.

Palaikymas DDR5 5200/4800 MT/s atminties moduliams

4 x DDR5 DIMM lizdai, palaikantys iki 256 GB (64 GB vieno DIMM talpos) sistemos atminties

Dviejų kanalų atminties architektūra

Palaikymas ne ECC nebuferiniams DIMM atminties moduliams

Palaikymas AMD išplėstiniams profiliams, skirtiems spartinimui (AMD EXPO™) ir „Extreme Memory Profile“ (XMP) atminties moduliams

(CPU ir atminties konfigūracija gali turėti įtakos palaikomiems atminties tipams, duomenų perdavimo spartai ir DRAM modulių skaičiui. Daugiau informacijos rasite „Atminties palaikymo sąraše“ GIGABYTE svetainėje.)

---

Integruota grafika

Integruotas grafikos procesorius su AMD Radeon™ grafikos palaikymu + ASMedia USB4 valdiklis:

- 2 x USB4 USB C tipo prievadai, palaikantys USB4 ir DisplayPort vaizdo išvestis ir maksimalią 3840x2160 @ 240 Hz skiriamąją gebą

* Palaiko „DisplayPort 1.4“ versiją ir HDR. Integruotas grafikos procesorius su AMD Radeon™ grafikos palaikymu:

- 1 x HDMI prievadas, palaikantis maksimalią 4096x2160 @ 60 Hz skiriamąją gebą

* Palaiko HDMI 2.1 versiją, HDCP 2.3 ir HDR.

** Palaikomi vietiniai HDMI 2.1 TMDS suderinami prievadai.** - 1 x priekinis HDMI prievadas, palaikantis maksimalią 1920x1080 skiriamąją gebą esant 30 Hz dažniui.

* Palaikoma HDMI 1.4 versija (grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus palaikymo).

---

Garsas

Realtek ALC1220 KODEKAS

* Galinio skydelio linijinės išvesties lizdas palaiko DSD garsą. Didelės raiškos garsas

2/4/5.1/7.1 kanalų

* Garso lizdo funkcionalumą galite pakeisti naudodami garso programinę įrangą. Norėdami konfigūruoti 7.1 kanalo garsą, pasiekite garso programinės įrangos garso nustatymus. S/PDIF išvesties palaikymas.

---

LAN

2 x „Realtek 5GbE LAN“ lustai (5 Gbps / 2,5 Gbps / 1 Gbps / 100 Mbps)

---

Belaidžio ryšio modulis

MediaTek Wi-Fi 7 MT7927, RZ738

- 802.11a, b, g, n, ac, ax, be, palaikantys 2,4/5/6 GHz nešlio dažnių juostas

- BLUETOOTH 5.4

- Palaikymas 11be 320MHz belaidžio ryšio standartui

(Faktinis duomenų perdavimo greitis gali skirtis priklausomai nuo aplinkos ir įrangos.)

* Kad „Wi-Fi 7“ funkcijos tinkamai veiktų, reikalinga „Windows 11 SV3“. („Windows 10“ palaikymo tvarkyklės nėra.)

** 7 „Wi-Fi“ kanalų prieinamumas 6 GHz dažnių juostoje priklauso nuo konkrečios šalies taisyklių.

*** „Bluetooth“ versija gali keistis atsiradus atnaujinimams. Išsamesnės informacijos ieškokite „Wi-Fi“ lusto tiekėjo svetainėje.

---

Išplėtimo lizdai

1 x PCI Express x16 lizdas (PCIEX16), integruotas į procesorių:

- AMD Ryzen™ 9000/7000 serijos procesoriai palaiko PCIe 5.0 x16 režimą

- AMD Ryzen™ 8000 serijos „Phoenix 1“ procesoriai palaiko PCIe 4.0 x8 režimą

- AMD Ryzen™ 8000 serijos „Phoenix 2“ procesoriai palaiko PCIe 4.0 x4 režimą

* PCIEX8 lizdas dalijasi pralaidumu su PCIEX16 lizdu. Kai PCIEX8 lizdas yra užpildytas, PCIEX16 lizdas veikia iki x8 režimu.

* PCIEX16 ir PCIEX8 lizdai palaiko tik vaizdo plokštę arba NVMe SSD. Jei reikia įdiegti tik vieną vaizdo plokštę, būtinai ją įdėkite į PCIEX16 lizdą.

1 x PCI Express x16 lizdas (PCIEX8), integruotas į procesorių:

- AMD Ryzen™ 9000/7000 serijos procesoriai palaiko PCIe 5.0 x8 režimą

* PCIEX8 lizdas tampa nepasiekiamas, kai naudojamas AMD Ryzen™ 8000 serijos „Phoenix 1“ / „Phoenix 2“ procesorius.

Lustų rinkinys:

- 1 x PCI Express x16 lizdas, palaikantis PCIe 4.0 ir veikiantis x4 sparta (PCIEX4)

---

Saugojimo sąsaja

1 x M.2 jungtis (M2A_CPU), integruota į procesorių, palaikanti Socket 3, M rakto, 2580/2280 tipo SSD diskus:

- AMD Ryzen™ 9000/7000 serijos procesoriai palaiko PCIe 5.0 x4/x2 SSD diskus

- AMD Ryzen™ 8000 serijos „Phoenix 1“ procesoriai palaiko PCIe 4.0 x4/x2 SSD diskus

- AMD Ryzen™ 8000 serijos „Phoenix 2“ procesoriai palaiko PCIe 4.0 x4/x2 SSD diskus

1 x M.2 jungtis (M2B_CPU), integruota į procesorių, palaikanti Socket 3, M rakto, 22110/2280 tipo SSD diskus:

- AMD Ryzen™ 9000/7000 serijos procesoriai palaiko PCIe 5.0 x4/x2 SSD diskus

* M2B_CPU jungtis dalijasi pralaidumu su ASMedia USB4 valdikliu. Kai įrenginys įdedamas į M2B_CPU jungtį, tiek M2B_CPU jungtis, tiek ASMedia USB4 valdiklio palaikomas USB4 prievadas veikia iki x2 pralaidumu. Naudojant AMD Ryzen™ 8000 serijos „Phoenix 1“ arba „Phoenix 2“ procesorių, ASMedia USB4 valdiklio palaikomas USB4 prievadas veikia iki x2 pralaidumu, o M2B_CPU jungtis tampa nepasiekiama.

2 x M.2 jungtys (M2C_SB, M2D_SB), integruotos į mikroschemų rinkinį, palaikančios Socket 3, M rakto, 22110/2280 tipo PCIe 4.0 x4/x2 SSD diskus

4 x SATA 6Gb/s jungtys

RAID 0, RAID 1, RAID 5 ir RAID 10 palaikymas NVMe SSD atminties įrenginiams

* RAID 5 galimas tik su AMD Ryzen™ 9000 serijos procesoriais. SATA atminties įrenginiams palaikomi RAID 0, RAID 1 ir RAID 10.

---

USB

CPU + ASMedia USB4 valdiklis:

- 2 x USB4 USB Type-C prievadai galiniame skydelyje

CPU:

- 1 x USB 3.2 Gen 2 Type-A prievadas (raudonas) galiniame skydelyje

Lustų rinkinys + USB 3.2 Gen 1 šakotuvas:

- 4 x USB 3.2 Gen 1 prievadai, pasiekiami per vidines USB jungtis

Lustų rinkinys:

- 2 x USB C tipo prievadai, palaikantys USB 3.2 Gen 2x2 (1 prievadas galiniame skydelyje, 1 prievadas pasiekiamas per vidinę USB jungtį)

- 4 x USB 3.2 Gen 2 Type-A prievadai (raudoni) galiniame skydelyje

- 3 x USB 3.2 Gen 1 prievadai galiniame skydelyje

- 4 x USB 2.0/1.1 prievadai, pasiekiami per vidines USB jungtis

---

Vidinės įvesties/išvesties jungtys

1 x 24 kontaktų ATX pagrindinė maitinimo jungtis

2 x 8 kontaktų ATX 12 V maitinimo jungtys

1 x CPU ventiliatoriaus lizdas

1 x CPU ventiliatoriaus / vandens aušinimo siurblio lizdas

4 sistemos ventiliatoriaus lizdai

2 x sistemos ventiliatoriaus / vandens aušinimo siurblio kolektoriai

3 x adresuojami RGB Gen2 LED juostelių lizdai

1 x RGB LED juostelės antgalis

4 x M.2 Socket 3 jungtys

4 x SATA 6Gb/s jungtys

1 x priekinio skydelio antraštė

1 x priekinio skydelio garso antraštė

1 x USB C tipo antraštė su USB 3.2 Gen 2x2 palaikymu

2 x USB 3.2 Gen 1 antraštės

2 x USB 2.0/1.1 jungtys

1 x triukšmo aptikimo antraštė

1 x patikimos platformos modulio antraštė (tik GC-TPM2.0 SPI V2 moduliui)

1 x HDMI prievadas (pastaba)

1 x atstatymo trumpiklis

1 x CMOS trumpiklis

2 temperatūros jutiklių jungtys (pastaba). Faktinis palaikymas gali skirtis priklausomai nuo procesoriaus.

---

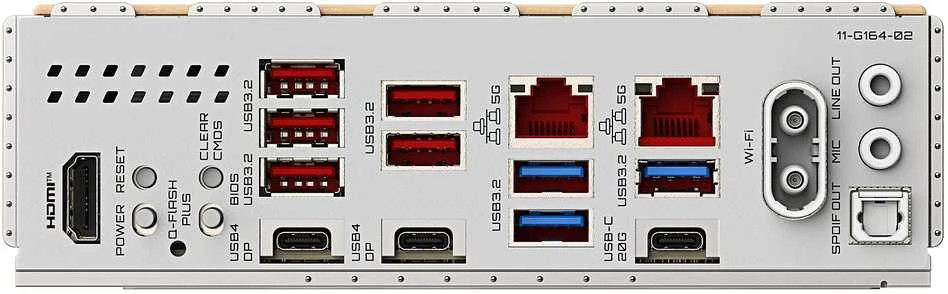

Galinio skydelio jungtys

1 x Q-Flash Plus mygtukas

1 x CMOS išvalymo mygtukas

1 x maitinimo mygtukas

1 x atstatymo mygtukas

1 x HDMI prievadas (pastaba)

2 x USB4 USB C tipo prievadai („DisplayPorts“ (pastaba))

1 x USB C tipo prievadas su USB 3.2 Gen 2x2 palaikymu

5 x USB 3.2 Gen 2 A tipo prievadai (raudoni)

3 x USB 3.2 Gen 1 prievadai

2 RJ-45 prievadai

2 antenos jungtys (2T2R)

2 garso lizdai

1 x optinė S/PDIF išvesties jungtis (pastaba). Faktinis palaikymas gali skirtis priklausomai nuo procesoriaus.

---

Įvesties/išvesties valdiklis

iTE įvesties / išvesties valdiklio lustas

---

Aparatinės įrangos stebėjimas

Įtampos aptikimas

Temperatūros aptikimas

Ventiliatoriaus greičio aptikimas

Vandens aušinimo srauto greičio aptikimas

Ventiliatoriaus gedimo įspėjimas

Ventiliatoriaus greičio valdymas

* Ar palaikoma ventiliatoriaus (siurblio) greičio valdymo funkcija, priklausys nuo sumontuoto ventiliatoriaus (siurblio). Triukšmo aptikimas

---

BIOS

1 x 256 Mbit blykstė

Licencijuotos AMI UEFI BIOS naudojimas

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

---

Unikalios savybės

„GIGABYTE“ valdymo centro (GCC) palaikymas

* GCC prieinamos programos gali skirtis priklausomai nuo pagrindinės plokštės modelio.

„Q-Flash“ palaikymas

„Q-Flash Plus“ palaikymas

Išmaniojo atsarginio kopijavimo palaikymas

---

Komplektinė programinė įranga

„Norton Internet Security“ (OEM versija)

---

Operacinė sistema

„Windows 11“ 64 bitų palaikymas

---

Formos faktorius

ATX formos koeficientas; 30,5 cm x 24,4 cm
