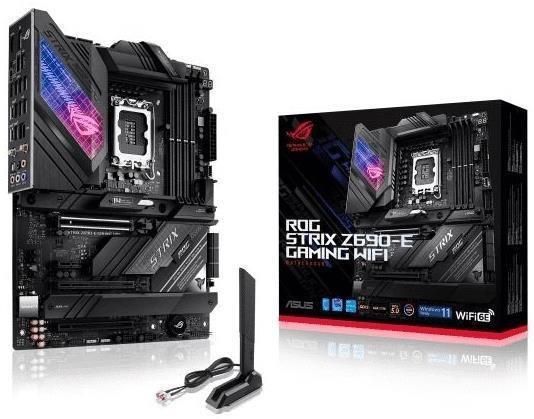

Pagrindinė plokštė ASUS Intel Z690 Express/LGA1700|ATX/Memory DDR5/Atminties lizdai 4/1xPCI-Express 3.0 1x/1xPCI-Express 3.0 4x/1xPCI-Express 5.0 16x/4xM.2/RF-Out|ROGSTRIXZ690-FGAMWIFI

"Intel®" lizdas LGA1700, skirtas 13-osios kartos "Intel® Core™" ir 12-osios kartos "Intel® Core™", "Pentium® Gold" ir "Celeron®" procesoriams
Palaiko "Intel® Turbo Boost Technology 2.0" ir "Intel® Turbo Boost Max Technology 3.0"**.


* Procesorių palaikymo sąrašą rasite www.asus.com.


** "Intel® Turbo Boost Max Technology 3.0" palaikymas priklauso nuo procesorių tipų.

4 x DIMM, maks. 192 GB, DDR5 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, be buferinės atminties*


Dviejų kanalų atminties architektūra


Palaiko "Intel® Extreme Memory Profile" (XMP)


OptiMem II


* Palaikomi atminties tipai, duomenų perdavimo sparta (greitis) ir DRAM modulių skaičius priklauso nuo procesoriaus ir atminties konfigūracijos, daugiau informacijos rasite atminties palaikymo sąraše www.asus.com.

1 x DisplayPort**

 1 x HDMI®***
* Grafikos specifikacijos gali skirtis priklausomai nuo procesoriaus tipo. Dėl visų atnaujinimų kreipkitės į www.intel.com.

** Palaiko 8K@60Hz, kaip nurodyta "DisplayPort 1.4".


*** Palaiko 4K@60Hz, kaip nurodyta HDMI 2.1.

"Intel®" 13-osios ir 12-osios kartos procesoriai*
1 x PCIe 5.0 x16 lizdas
- Intel® 13th ir 12th palaiko PCIe 5.0 x16 režimą

"Intel® Z690" mikroschemų rinkinys
1 x PCIe 3.0 x16 lizdas (palaiko x4 arba x4/x4 režimą)
1 x PCIe 3.0 x1 lizdas


* Patikrinkite PCIe išskaidymo lentelę palaikymo svetainėje.

Palaikomi 4 x M.2 lizdai ir 6 x SATA 6 Gb/s prievadai
13-osios ir 12-osios kartos "Intel®" procesoriai*


M.2_1 lizdas (M raktas), 2242/2260/2280/22110 tipas (palaiko PCIe 4.0 x4 režimą)


"Intel® Z690" mikroschemų rinkinys**


M.2_2 lizdas (M raktas), tipas 2242/2260/2280 (palaiko PCIe 4.0 x4 režimą)


M.2_3 lizdas (M raktas), tipas 2242/2260/2280/22110 (palaiko PCIe 4.0 x4 režimą)


M.2_4 lizdas (M raktas), 2242/2260/2280 tipas (palaiko PCIe 4.0 x4 ir SATA režimus)


6 x SATA 6 Gb/s prievadai***


* "Intel® Rapid Storage Technology" palaiko NVMe RAID 0/1/5, SATA RAID 0/1/5/10.


** "Intel® Rapid Storage Technology" palaiko "Intel® Optane Memory H Series" atmintį prie PCH prijungtuose M.2 lizduose.


*** RAID konfigūracija nepalaikoma SATA6G_E1-2 prievaduose.

Intel® Wi-Fi 6E
Wi-Fi 6E


2x2 "Wi-Fi 6E" (802.11 a/b/g/n/ac/ax)


Palaiko 2,4/5/6 GHz dažnių juostą*


Parengta "Bluetooth v5.2" aparatinė įranga**


* "Wi-Fi 6E 6GHz" reguliavimas įvairiose šalyse gali skirtis, o funkcija bus paruošta "Windows 11" ar vėlesnėje versijoje.


** "Bluetooth v5.2" funkcija bus parengta "Windows 11" ar vėlesnėje versijoje.

Galinė USB jungtis:
Iš viso 10 prievadų
1 x USB 3.2 Gen 2x2 prievadas (1 x USB Type-C®)


3 x USB 3.2 Gen 2 prievadai (2 x A tipo + 1 x C tipo USB®)


4 x USB 3.2 Gen 1 prievadai (4 x A tipo)


2 x USB 2.0 prievadai (2 x A tipo)

Priekinė USB jungtis:
Iš viso 7 prievadai
Priekinis USB (iš viso 7 prievadai)


1 x USB 3.2 Gen 2x2 jungtis (palaiko USB Type-C®)


1 x USB 3.2 Gen 1 jungtis (palaiko papildomus 2 USB 3.2 Gen 1 prievadus)


2 x USB 2.0 jungtis palaiko papildomus 4 USB 2.0 prievadus

ROG SupremeFX 7.1 erdvinio garso didelės raiškos garso kodekas ALC4080
- Priekinių ir galinių ausinių išėjimų impedanso jutimas
- Palaiko: Jack aptikimas, daugiasrautė transliacija, priekinio skydelio jack perjungimas
- Aukštos kokybės 120 dB SNR stereofoninio atkūrimo išvestis ir 113 dB SNR įrašymo įvestis
- Palaiko iki 32 bitų/384 kHz atkūrimą"


Garso funkcijos
- "SupremeFX" ekranavimo technologija
- ALC4080 + Savitech SV3H712 AMP
- Paauksuoti garso lizdai
- Galinis optinis S/PDIF išvesties prievadas
- Aukščiausios kokybės garso kondensatoriai
- Garso dangtelis

*Galinio skydelio linijinės linijos išvesties prievadas nepalaiko erdvinio garso. Jei norite naudoti erdvinį garsą, būtinai prijunkite garso išvesties įrenginį prie garso lizdo priekiniame šasi skydelyje.

Ventiliatorius ir aušinimas
1 x 4 kontaktų CPU ventiliatoriaus jungtis
1 x 4 kontaktų CPU OPT ventiliatoriaus jungtis
1 x 4 kontaktų AIO siurblio jungtis
5 x 4 kontaktų važiuoklės ventiliatoriaus jungtys

Su maitinimu susiję įrenginiai
1 x 24 kontaktų pagrindinio maitinimo jungtis
2 x 8 kontaktų +12V maitinimo jungtis

Su saugykla susijusi įranga
4 x M.2 lizdai (M raktas)
6 x SATA 6 Gb/s prievadai


USB
1 x USB 3.2 Gen 2x2 jungtis (palaiko USB Type-C®)
1 x USB 3.2 Gen 1 jungtis palaiko papildomus 2 USB 3.2 Gen 1 prievadus
2 x USB 2.0 jungtis palaiko papildomus 4 USB 2.0 prievadus


Įvairūs
3 x adresuojamos 2 kartos jungtys
1 x AURA RGB jungtis
1 x BMC jungtis
1 x procesoriaus viršįtampio perjungiklis
1 x priekinio skydelio garso jungtis (AAFP)
1 x SPI TPM jungtis (14-1 kontaktų)
1 x 20-3 kontaktų sisteminio skydelio jungtis su važiuoklės įsiterpimo funkcija
1 x šilumos jutiklio jungtis
1 x "Thunderbolt" jungtis

"Extreme Engine Digi+
- 5K juodi metaliniai kondensatoriai


ASUS Q-Design
- M.2 Q-Latch

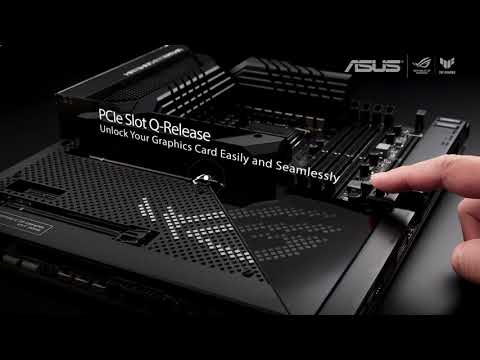

- PCIe lizdo Q-Release
- Q-DIMM
- Q-LED (CPU [raudona], DRAM [geltona], VGA [balta], įkrovos įrenginys [geltonai žalia])
- Q lizdas


ASUS šiluminis sprendimas
- M.2 radiatoriaus nugarėlė
- M.2 radiatorius


ASUS EZ DIY
- BIOS FlashBack™ mygtukas
- BIOS FlashBack™ šviesos diodas
- Mygtukas "Išvalyti CMOS
 -CPU lizdo svirties apsauga
- ProCool II
- Iš anksto sumontuotas I/O skydas
- SafeSlot
- SafeDIMM


AURA Sync
- AURA RGB jungtis
- Adresuojamos 2 kartos RGB jungtys


ASUS HYDRANODE
- 1 x korpuso ventiliatoriaus palaikymas* (CHA_FAN1P)


* Naujausio suderinamumo sąrašo ieškokite ASUS svetainėje.


TPM jungtis

Išskirtinė ROG programinė įranga
- ROG CPU-Z
- GameFirst VI
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS® Sound Unbound
- Antivirusinė programinė įranga


Išskirtinė ASUS programinė įranga


Armoury Crate
- AIDA64 Extreme (60 dienų nemokama bandomoji versija)
- AURA Creator
- AURA Sync
- Fan Xpert 4
- Dvipusis AI triukšmo slopinimas


AI Suite 3
- Lengvas optimizavimas naudojant AI Overclocking


 TPU


 EPU


 DIGI+ VRM


 Turbo programa


MyAsus


WinRAR


UEFI BIOS


AI overclocking vadovas


ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ režimas


FlexKey


MemTest86

Kabeliai
4 x SATA 6 Gb/s kabeliai


Įvairūs
1 x ASUS 2x2 dviejų dažnių "Wi-Fi" judančios antenos
1 x M.2 Q-Latch pakuotė
1 x M.2 Q-Latch pakuotė, skirta M.2 galinei plokštei
2 x M.2 guminės pakuotės
1 x ROG raktų pakabukas
1 x kabelio raištis
1 x ROG STRIX lipdukai
1 x ROG STRIX padėkos kortelė


Diegimo laikmena
1 x palaikymo DVD


Dokumentacija
1 x Naudotojo vadovas
