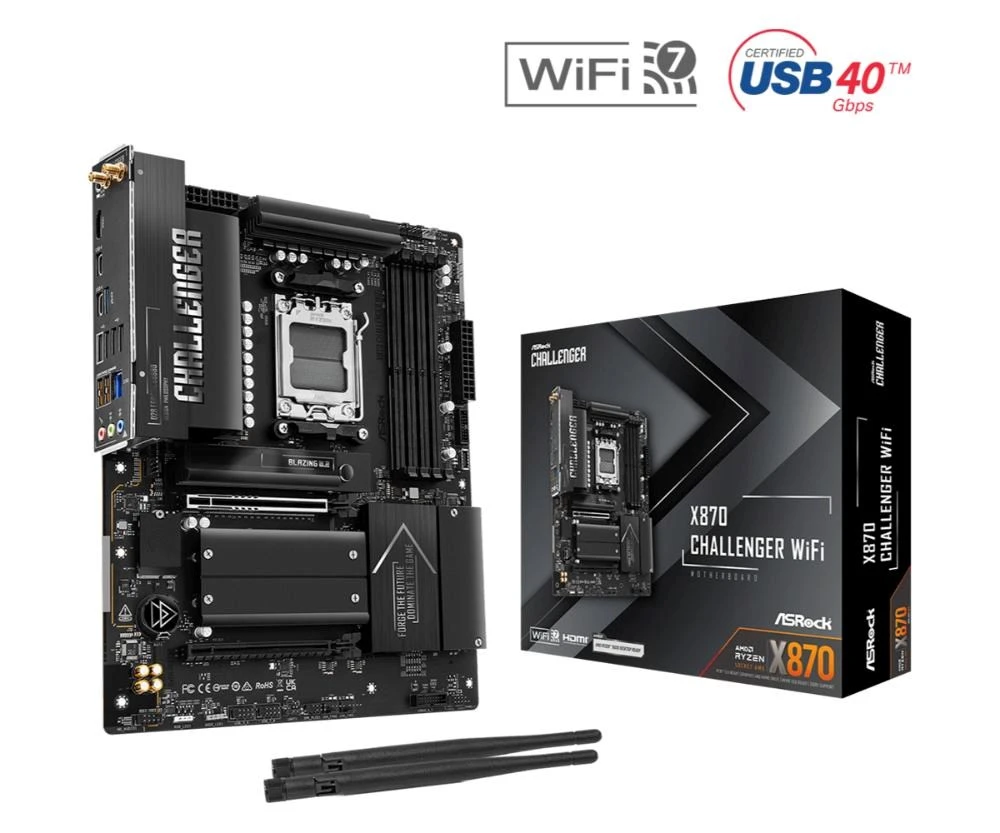

Pagrindinė plokštė ASRock X870 Challenger WiFi AM5 ATX HDMI/USB-C

Unikali savybė

Puikus produktyvumas
- PCIe Gen5 (grafika, M.2)
Dviejų kanalų DDR5
- USB4 C tipo prievadai (40 Gb/s)
Patvarumas kaip uola
- 16+2+1 maitinimo fazė, 80A Dr.MOS, skirtas VCore+SOC+MISC su padidintu radiatoriaus šarvais
- Lankstus integruotas įvesties/išvesties skydas
Itin greitas ryšys
- 2,5 G LAN, 802.11be „Wi-Fi 7“ modulis
- „ASRock Lightning“ žaidimų prievadai
EZ atnaujinimas
- BIOS atkūrimo mygtukas
- ASRock automatinio tvarkyklių diegimo programa
EZ trikčių šalinimo įrankis
- ASRock posto būsenos tikrintuvas

CPU

- Palaiko AMD Socket AM5 Ryzen™ 9000, 8000 ir 7000 serijos procesorius*
*Išplėtimo lizdų prieinamumas gali skirtis priklausomai nuo procesoriaus. Išsamesnės informacijos ieškokite PCIe/M.2 pralaidumo lentelėje.

Lustų rinkinys

AMD X870

Atmintis

Dviejų kanalų DDR5 atminties technologija
- 4 x DDR5 DIMM išplėtimo lizdai
- Palaiko DDR5 ECC/ne ECC, nebuferinę atmintį iki 8000+ (OC)*
- Maksimali sistemos atminties talpa: 256 GB
- Palaiko „Extreme Memory Profile“ (XMP) ir „EXTended Profiles for Overclocking“ (EXPO) atminties modulius
*Daugiau informacijos rasite ASRock svetainėje esančiame atminties palaikymo sąraše.

BIOS

- 512 MB AMI UEFI teisinė BIOS su grafinės sąsajos palaikymu

Grafika

Integruota AMD RDNA™ grafika (tikrasis palaikymas gali skirtis priklausomai nuo procesoriaus)
- 1 x HDMI 2.1, suderinama su TMDS/FRL 8G, palaiko HDR, HDCP 2.3 ir maksimalią skiriamąją gebą iki 4K 120Hz
- 2 x USB4, palaikantys HDCP 2.3 ir maksimalią skiriamąją gebą iki 8K 30Hz*
*Per USB4 prievadus galima rodyti tik procesoriaus integruotąją grafiką. Jei norite rodyti vaizdą C tipo monitoriuje, naudokite AM5 Ryzen™ 9000, 8000 ir 7000 procesorius su integruota grafika.
Galiniame skydelyje esantys USB4 Type-C prievadai ir M2_2 dalijasi PCIe Gen4x4 pralaidumu. Abu veikia PCIe Gen4x2 režimu, kai M2_2 lizdas užimtas. BIOS galite perjungti M2_2 į PCIe Gen4x4, tačiau tai išjungs USB4 Type-C prievadus. USB4 pagrindinio kompiuterio valdiklis palaiko iki PCIe Gen4x4.

Garsas

- 7.1 kanalo HD garsas (Realtek ALC897 garso kodekas)
- „Nahimic Audio“

LAN

- 2,5 gigabito LAN 10/100/1000/2500 Mb/s
- Drakonas RTL8125BG
- Palaiko „Dragon 2.5G LAN“ programinę įrangą
- Išmanus automatinis pralaidumo valdymas
- Vizualinė patogi vartotojo sąsaja
- Vizualinio tinklo naudojimo statistika
- Optimizuoti numatytieji nustatymai žaidimo, naršyklės ir transliacijos režimams
- Vartotojo pritaikytas prioritetų valdymas

Belaidžio ryšio modulis

- 802.11be 2x2 „Wi-Fi 7“ modulis
- Palaiko IEEE 802.11a/b/g/n/ac/ax/be
- Palaiko 2,4 GHz / 5 GHz / 6 GHz dažnių juostą*
- Palaiko 160 MHz kanalo pralaidumą su 6 GHz dažnių juosta*
- 1 antena, palaikanti 2 (siųstuvo) x 2 (priėmimo) įvairovės technologiją
- Palaiko „Bluetooth 5.4“
- Palaiko MU-MIMO
*„Wi-Fi 7“ modulį palaiko tik „Microsoft Windows 11“. „Windows 10“ skirtos tvarkyklės nėra. 6 GHz dažnių juostos prieinamumas priklausys nuo skirtingos kiekvienos šalies ir regiono reguliavimo būsenos. Ji bus aktyvuota (palaikomose šalyse) per „Windows Update“ ir programinės įrangos atnaujinimus, kai tik jie bus prieinami.

Išplėtimo lizdai

CPU:
- 1 x PCIe 5.0 x16 lizdas (PCIE1), palaiko x16 režimą*
Lustų rinkinys:
- 1 x PCIe 3.0 x16 lizdas (PCIE2), palaiko x2 režimą*
- 1 x M.2 lizdas (E raktas), palaiko 2230 tipo WiFi/BT PCIe WiFi modulį
*PCIE1 veiks su 9000 ir 7000 serijos procesoriais – „Gen5x16“, su 8000 („Phoenix 1“) serijos procesoriais – „Gen4x8“, o su 8000 („Phoenix 2“) serijos procesoriais – „Gen4x4“.
Palaiko NVMe SSD kaip įkrovos diskus

Sandėliavimas

CPU:
- 1 x „Blazing M.2“ lizdas (M2_1, M raktas), palaiko 2280 tipo PCIe Gen5x4 (128 Gb/s) režimą*
- 1 x „Hyper M.2“ lizdas (M2_2, M raktas), palaiko 2280 tipo PCIe Gen4x4 (64 Gb/s) režimą*
Lustų rinkinys:
- 1 x „Hyper M.2“ lizdas (M2_3, M raktas), palaiko 2280 tipo PCIe Gen4x4 (64 Gb/s) režimą*
- 1 x M.2 lizdas (M2_4, M raktas), palaiko 2280 tipo PCIe Gen4x2 (32 Gb/s) režimą*
- 2 x SATA3 6.0 Gb/s vidinės įvesties/išvesties jungtys
*Palaiko NVMe SSD kaip įkrovos diskus
M2_1 yra pirmasis M.2 diegimo prioritetas.
M2_1 veiks „Gen5x4“ režimu su 9000 ir 7000 serijos procesoriais, o „Gen4x4“ režimu – su 8000 („Phoenix 1“ ir „Phoenix 2“) serijos procesoriais.
Galiniame skydelyje esantys USB4 Type-C prievadai ir M2_2 dalijasi PCIe Gen4x4 pralaidumu. Abu veikia PCIe Gen4x2 režimu, kai M2_2 lizdas užimtas. BIOS galite perjungti M2_2 į PCIe Gen4x4, tačiau tai išjungs USB4 Type-C prievadus. USB4 pagrindinio kompiuterio valdiklis palaiko iki PCIe Gen4x4.

RAID

- Palaiko RAID 0 ir RAID 1 SATA atminties įrenginiams
- Palaiko RAID 0, RAID 1 ir RAID 10, skirtus M.2 NVMe atminties įrenginiams

USB

CPU:
- 2 x USB4 Type-C (gale)
- 1 x USB 3.2 Gen2 Type-A (gale (USB32_3))
- 1 x USB 3.2 Gen1 Type-A (gale)
Lustų rinkinys:
- 1 x USB 3.2 Gen2 Type-A (gale (USB32_2))
- 1 x USB 3.2 Gen1 Type-C (priekyje)
- 4 x USB 3.2 Gen1 Type-A (priekyje)
- 8 x USB 2.0 (4 gale, 4 priekyje)
* Visi USB prievadai palaiko apsaugą nuo elektrostatinės elektros srovės (ESD)

*

Vidinės įvesties/išvesties jungtys

- 1 x SPI TPM antraštė
- 1 x Maitinimo LED ir garsiakalbio antgalis
- 1 x RGB LED antraštė*
- 3 x adresuojami LED antraštės**
- 2 x CPU ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 3 x korpuso ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 1 x AIO siurblio ventiliatoriaus vidinės įvesties/išvesties jungtys (4 kontaktų) (išmanusis ventiliatoriaus greičio valdymas)***
- 1 x 24 kontaktų ATX maitinimo vidinės įvesties/išvesties jungtys
- 2 x 8 kontaktų 12 V maitinimo vidinės įvesties/išvesties jungtys (didelio tankio maitinimo vidinės įvesties/išvesties jungtys)
- 1 x Priekinio skydelio garso vidinės įvesties/išvesties jungtys
- 2 x USB 2.0 jungtys (palaiko 4 USB 2.0 prievadus)
- 2 x USB 3.2 Gen1 antraštės (palaiko 4 USB 3.2 Gen1 prievadus)
- 1 x Priekinio skydelio C tipo USB 3.2 Gen1 antraštė
*Palaiko iki 12 V / 3 A, 36 W LED juostelę
**Palaiko iki 5 V / 3 A, 15 W LED juostelę**
***CPU_FAN1 palaiko iki 1 A (12 W) ventiliatoriaus galią.
CPU_FAN2, CHA_FAN1~3 ir AIO_PUMP palaiko iki 3 A (36 W) ventiliatoriaus galią.
CPU_FAN2, CHA_FAN1~3 ir AIO_PUMP gali automatiškai aptikti, ar naudojamas 3, ar 4 kontaktų ventiliatorius.

Galinio skydelio įvesties / išvesties prievadai

- 2 antenos prievadai
- 1 x HDMI prievadas
- 2 x USB4 C tipo prievadai (40 Gb/s)*
- 2 x USB 3.2 Gen2 A tipo prievadai (10 Gb/s) (USB32_23 yra „Lightning“ žaidimų prievadai).
- 1 x USB 3.2 Gen1 A tipo prievadas
- 4 USB 2.0 prievadai
- 1 x RJ-45 LAN prievadas
- 1 x BIOS atkūrimo mygtukas
- HD garso lizdai: linijinis įėjimas / priekinis garsiakalbis / mikrofonas
*Palaiko USB PD 3.0 įkrovimą iki 5 V @ 3 A (15 W)

Programinė įranga ir UEFI

Programinė įranga
- ASRock pagrindinės plokštės įrankis (A-Tuning)
- ASRock Dragon 2.5G LAN programinė įranga
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ režimas
- ASRock Full HD UEFI
- ASRock automatinio tvarkyklių diegimo programa
- ASRock momentinė blykstė
*Šias programas galima atsisiųsti iš „ASRock Live Update“ ir „APP Shop“.

Priedai

- 2 x SATA duomenų kabeliai
- 2 x ASRock WiFi 2.4/5/6 GHz antenos

Formos faktorius

- ATX formos koeficientas: 12,0 colio x 9,6 colio, 30,5 cm x 24,4 cm
- 8 sluoksnių PCB

OS

- „Microsoft Windows 10“ 64 bitų / 11 64 bitų

Sertifikatai

- FCC, CE
- ErP/EuP atitikimas reikalavimams (reikalingas ErP/EuP atitikimui tinkamas maitinimo šaltinis)
