Integruotas jutiklis GARNI 1NG

Integruotas belaidis jutiklis GARNI 1NG yra skirtas WiFi oro stotims GARNI 3015 Arcus, GARNI 3015 Arcus 2GEN, GARNI 2055 Arcus, GARNI 2055 Arcus 2GEN, GARNI 2040 Arcus, GARNI 2040 Arcus 2GEN, GARNI 2040 Arcus 2GEN, GARNI 2040 Arcus 2GEN, GARNI 2085 Arcus 2GEN, GARNI 01085. vartai GARNI GTway Plus.

Integruotas 7 viename belaidis jutiklis GARNI 1NG matuoja lauko temperatūrą ir santykinę drėgmę, vėjo greitį ir kryptį, kritulius, UV indeksą ir saulės spinduliuotę, o duomenys siunčiami į pagrindinį įrenginį iki 150 m atstumu (atviroje erdvėje).

7 viename integruotas belaidis jutiklis turi saulės bateriją ir įmontuotą kondensatorių, esantį šalia lietaus matuoklio piltuvo, skirtą jutiklio maitinimui. Kondensatorių maitina saulės baterija. Jei kondensatorius neįkrautas, 7 viename integruotas belaidis jutiklis bus maitinamas atsarginėmis baterijomis. Jei saulės baterija 4 valandas bus veikiama tiesioginių saulės spindulių (100 000 liuksų), įmontuotas kondensatorius bus visiškai įkrautas ir maitins jutiklį 1 dieną. Atsarginės baterijos nebus naudojamos.

Jei įmontuotas kondensatorius nėra visiškai įkrautas ir saulės baterijos ilgą laiką nešviečia tiesioginiai saulės spinduliai, jutiklį maitins atsarginės baterijos. Įkrovus kondensatorių, maitinimą tieks pats kondensatorius.

Jei kondensatorius visiškai išeikvotų ir jutiklis būtų pastatytas toliau nuo saulės spindulių, atsarginė baterija tiektų energiją maždaug 1 metus.

Nurodytas atsarginės baterijos veikimo laikas yra tik orientacinis; faktinis baterijos veikimo laikas skirsis priklausomai nuo aplinkos sąlygų, kuriomis bus naudojamas integruotas 7 viename belaidis jutiklis.

Saulės baterijos pakreipimo kampą galima reguliuoti vertikaliai nuo 0° iki 15°, 30°, 45° ir 60°, priklausomai nuo vietovės, kurioje naudojama meteorologinė stotelė.

Kondensatorius

talpa apie 12 mAh
Dienos energijos suvartojimas 4,5 mAh
pilnas įkrovimas po 4 valandų, esant 100 000 lx apšvietimui – vidinio jutiklio maitinimo laikas – 48 valandos
pilnas įkrovimas po 8 valandų, esant 30 000 lx ekspozicijai – vidinio jutiklio maitinimo laikas – 48 valandos

Saulės baterija

galia 0,5 W (esant 40 000 liuksų)

Specifikacijos

Parametrai
Sukurta modeliui	GARNI 3015 Arcus, GARNI 3015 Arcus 2GEN, GARNI 2055 Arcus, GARNI 2055 Arcus 2GEN, GARNI 2040 Arcus, GARNI 1085 Arcus, GARNI 2060 Arcus, GARNI GTway Plus
Temperatūros matavimo diapazonas / tolerancija	Nuo -40 °C iki +60 °C (nuo -40 iki -20 °C ±1 °C, nuo -19,9 iki 0 °C ±0,7 °C, nuo +0,1 iki +60 °C ±0,4 °C) (SENSIRION jutiklis)
Temperatūros matavimo skiriamoji geba	0,1 °C
Santykinės drėgmės matavimo diapazonas / tolerancija	1–99 % (1–9 % ±5 %, 10–90 % ±3,5 %; 91–99 % ±5 %) (SENSIRION jutiklis)
Santykinės drėgmės matavimo skiriamoji geba	1%
Vėjo greičio matavimo diapazonas / tolerancija	0–50 m/s; 0–180 km/h; 0–112 mylių per valandą; 0–97 mazgai < 5 m/s: ±0,8 m/s; > 5 m/s: ±10 % (priklausomai nuo to, kuri vertė didesnė)
Vėjo greičio skiriamoji geba	0,1 m/s, 0,1 km/h, 0,1 mph, 0,1 mazgo (mazgų)
Vėjo krypties matavimas	Taip
Vėjo krypties matavimo skiriamoji geba	16 padėčių arba 360°
Kritulių matavimas	Taip
Kritulių matavimo diapazonas	Nuo 0 iki 19999 mm
Kritulių skiriamoji geba	0,1 mm
Kritulių kiekis, reikalingas sūpynėms apversti	0,254 mm (0,01 colio) ±7 % arba 1 permetimo kampas
UV indekso matavimo diapazonas	1–16
UV indekso matavimo skiriamoji geba	1
Apšvietos (saulės spinduliuotės) matavimo diapazonas / tolerancija	0–200 kluxų
Apšvietimo intensyvumo (saulės spinduliuotės) skiriamoji geba	0,1
Belaidžio jutiklio signalo diapazonas	150 m atviroje erdvėje
Perdavimo dažnis	868 MHz
Duomenų perdavimo intervalas	Vėjo greitis ir kryptis, UV indeksas, saulės spinduliuotės intensyvumas (12 sekundžių), temperatūra, santykinė drėgmė ir krituliai (24 sekundės)
Maitinimo šaltinis	Įmontuotas kondensatorius su saulės baterijų palaikymu, atsarginės baterijos 3 vnt. 1,5 V AA tipo (pieštukas, nepridedama)
Vidinio jutiklio kondensatoriaus parametrai	talpa apie 12 mAh Dienos energijos suvartojimas 4,5 mAh pilnas įkrovimas po 4 valandų, esant 100 000 lx apšvietimui – vidinio jutiklio maitinimo laikas – 48 valandos pilnas įkrovimas po 8 valandų, esant 30 000 lx ekspozicijai – vidinio jutiklio maitinimo laikas – 48 valandos
Saulės baterijų parametrai	Galia 0,5 W (esant 40 000 liuksų)

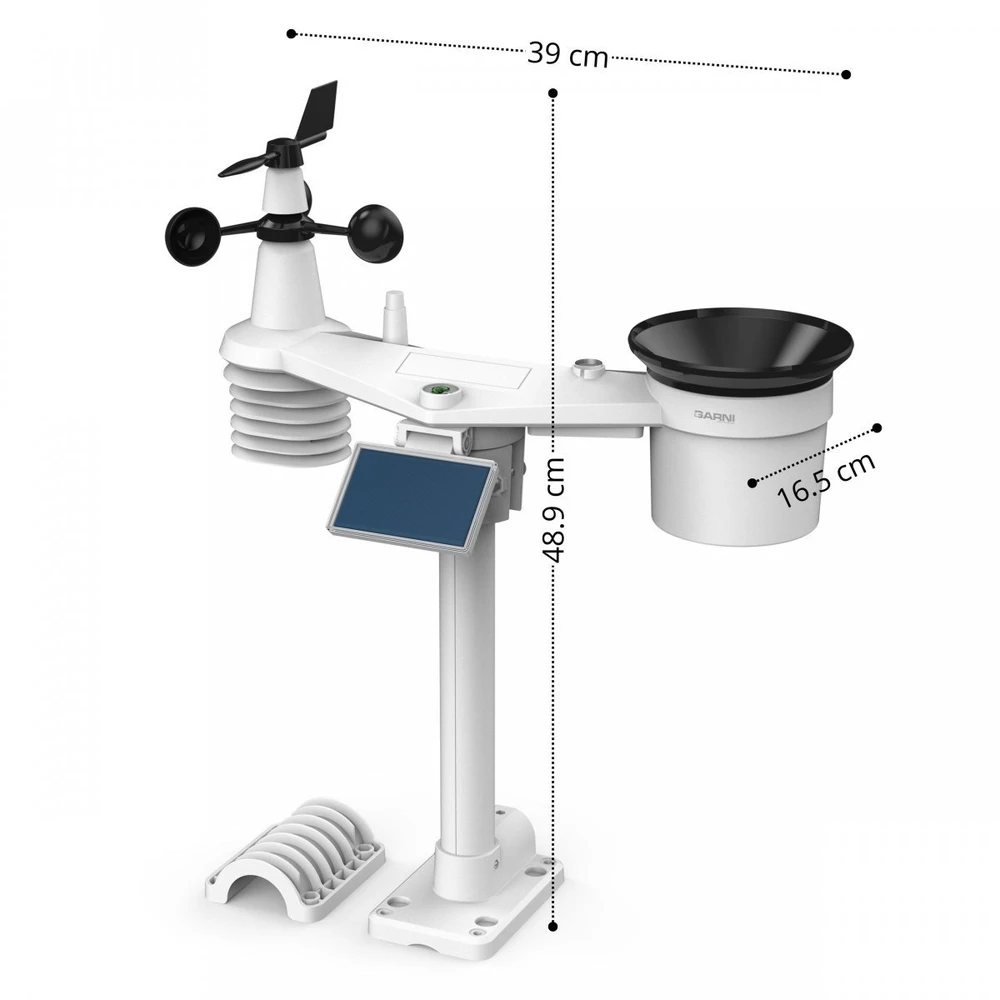

Bendri matmenys	390 x 230 x 165 mm
Svoris	599 g (be baterijų ir stovo)
Spalva	Šviesiai pilka, lietaus matuoklio piltuvėlis, vėtrungė ir vėjaratis juodos spalvos
Pastovi / pakabinama parinktis	Galimybė montuoti ant stulpo arba ant lygaus paviršiaus
Stiebo / stulpo skersmuo	35–40 mm
