Seeed Studio Grove, x4 7 segmentų...

Name: Seeed Studio Grove, x4 7 segmentų ekranas, skaitmeninė sąsaja
Brand: Seeed Studio
SKU: 17756758
Price: 12.99 EUR
Availability: InStock

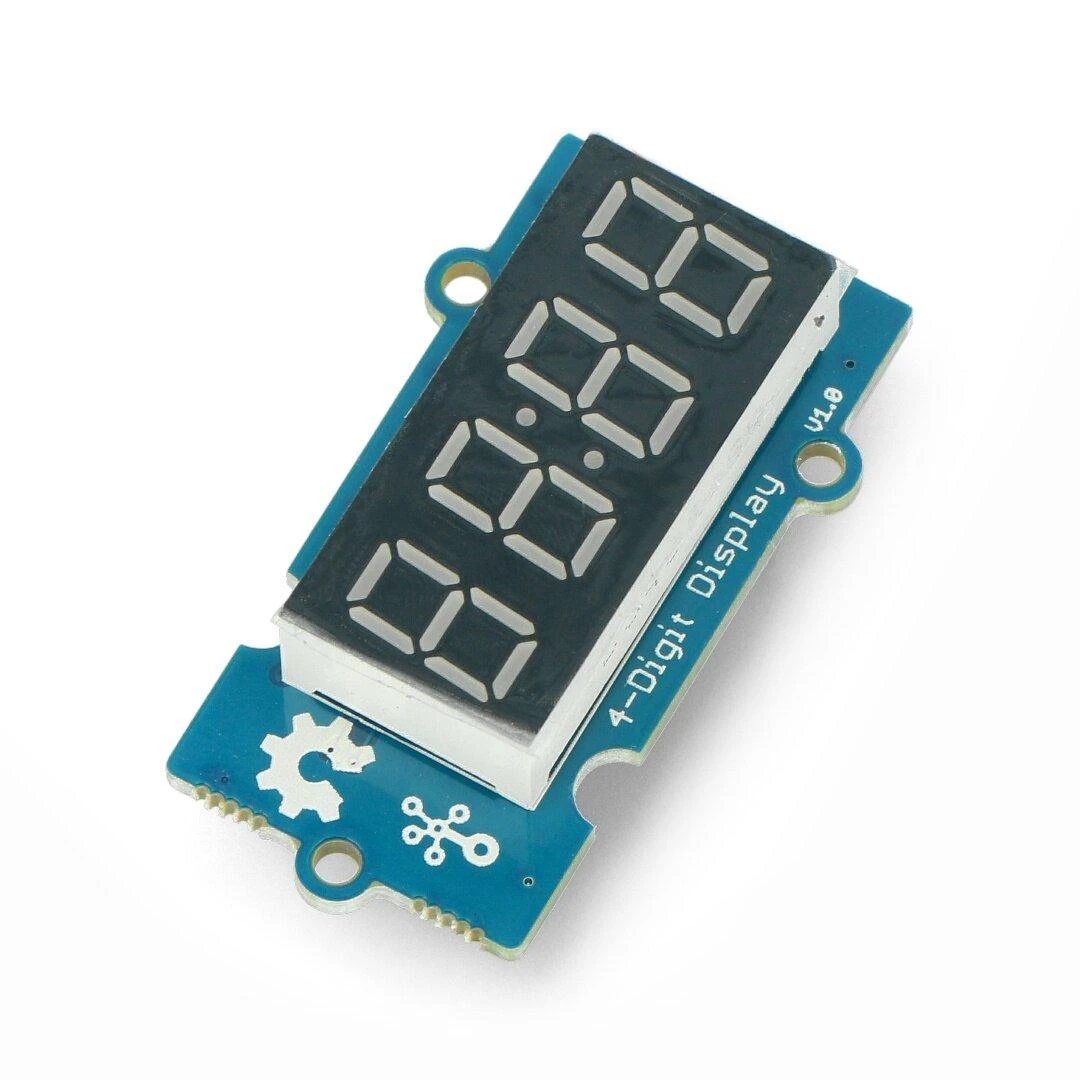

1. Kam tinka Seeed Studio Grove 4 skaitmenų 7 segmentų ekranas?

Šis Grove modulis tinka projektuose su Arduino plokštėmis. Jis leidžia rodyti keturis raudonus skaitmenis ir dvitaškį. Matrica montuojama ant 4 kontaktų jungties. Ryškumą galite koreguoti programiškai. Naudokite jį laikrodžiams, skaitikliams ar temperatūros rodmenims.

2. Kokia įtampa reikalinga šiam raudonam ekranui?

Šiam raudonam segmentų displejui reikia nuo 3,3 V iki 5,0 V maitinimo. Dėl tokio plataus diapazono jis tinka tiek 3,3 V, tiek 5 V logikos sistemoms. Maitinimas tiekiamas per Grove laidą arba atskirus kaiščius. Toks lankstumas palengvina integraciją.

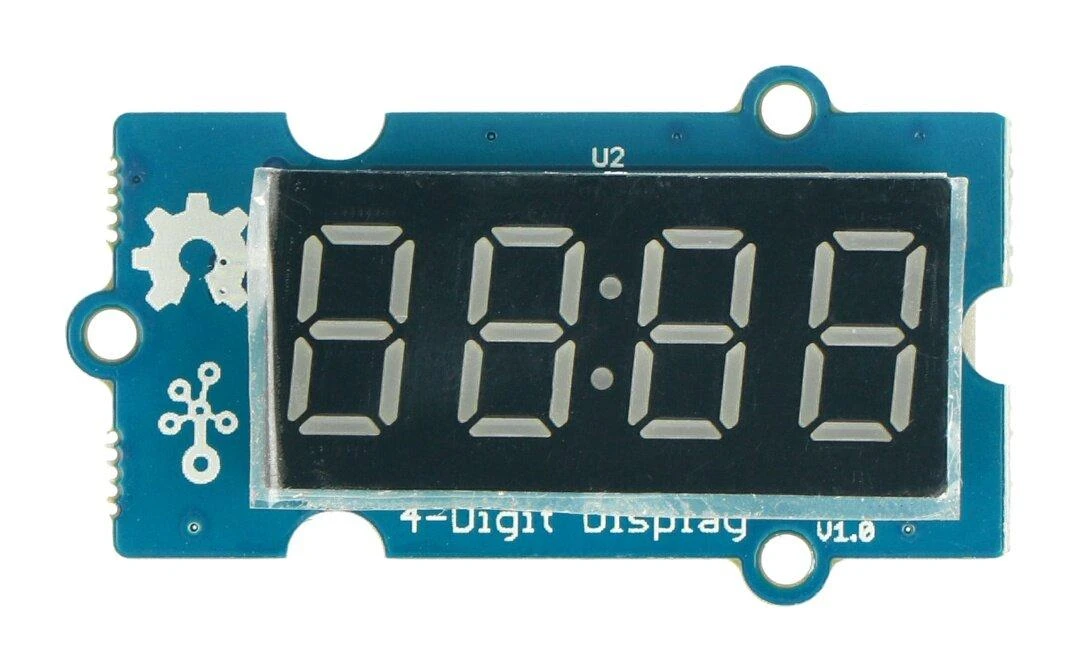

3. Kokius simbolius rodo šis 4 skaitmenų modulis?

Šis 7 segmentų indikatorius rodo keturis skaitmenis nuo 0 iki 9, taip pat dvitaškį viduryje. Galima atvaizduoti keletą paprastų raidžių, pavyzdžiui, E, F arba A. Visi simboliai dega raudona šviesa. Ryškumas reguliuojamas per TM1637 lustą. Dėl mažo dydžio jis tinka kompaktiškoms plokštėms.

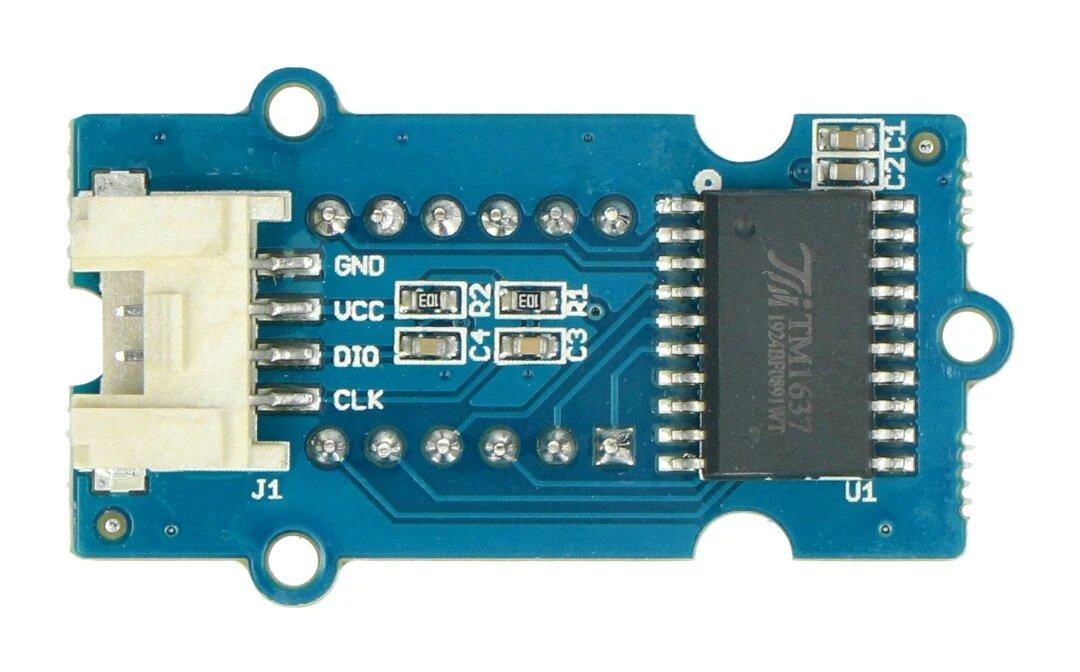

4. Ar šis TM1637 grove ekranas veikia be papildomų dalių?

Taip, šis skaitmeninis rodiklis veikia su Grove laidu, kuris jungiamas tiesiai prie palaikančių valdiklių. Nereikia atskirų rezistorių ar kondensatorių. Modulis naudoja skaitmeninius DIO ir CLK signalus. Dėl paprastos konstrukcijos jį greitai prijungiate ir pradedate naudoti.

5. Kokie matmenys ir svoris šio Seeed Studio segmentų ekrano?

Šis modulis yra 40 x 20 x 12 mm dydžio, o simbolių aukštis siekia 9 mm. Svoris tik 11 gramų, todėl jį lengva montuoti ant mini projektų. Raudonas ekranas su 2,54 mm kaiščiais lengvai įstatomas į plokštę. Maži matmenys leidžia naudoti ten, kur vietos nedaug.
