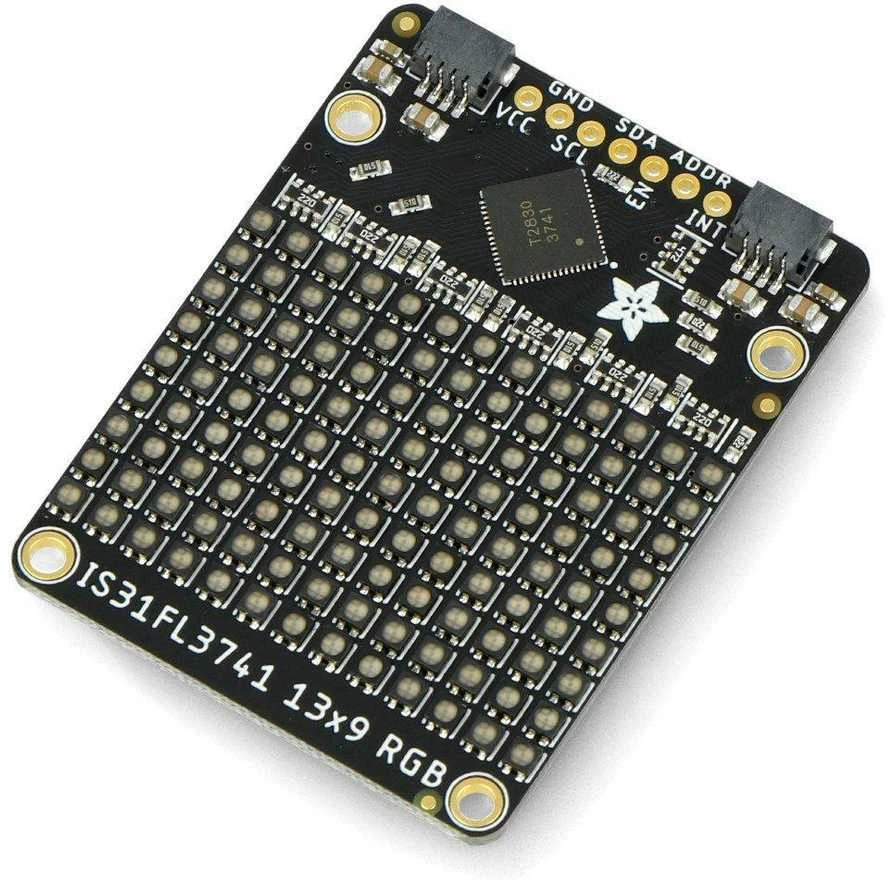

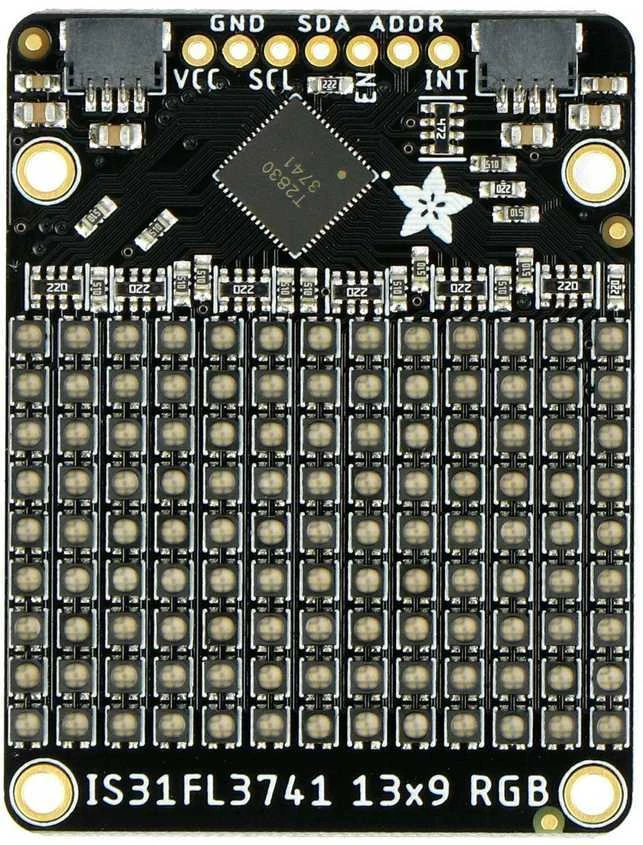

LED matricos modulis, susidedantis iš 117 RGB šviesos diodų, išdėstytų 13 stulpelių ir 9 eilučių. Kiekvieno diodo matmenys yra 2 x 2 mm, o atstumas tarp jų yra 3 mm. Modulyje yra IS31FL3741 valdiklis, kuris naudoja I2C magistralę, kad galėtų sąveikauti su valdiklio moduliu - Arduino arba Raspberry Pi. Jis naudojamas projektų metu, kur pagrindinis vaidmuo tenka vizualiniam efektui. Dizaino galimybės praktiškai neribotos.

Specifikacijos:

LED spalva: RGB
Šviesos diodų skaičius: 117 LED
Paskirstymas: 13 stulpelių ir 9 eilučių
Integruotas lustas: IS31FL3741
Sąsaja: I2C magistralė
Sąsajos adresas:

Numatytasis: 0x30
Konfigūruojamas: 0x31, 0x32, 0x33

Maitinimo įtampa: nuo 3,3 V iki 5 V
Jungtys: STEMMA QT / Qwiic / litavimo laukai
Matmenys: 51,3 x 39 x 4,6 mm
Svoris: 5,8 g

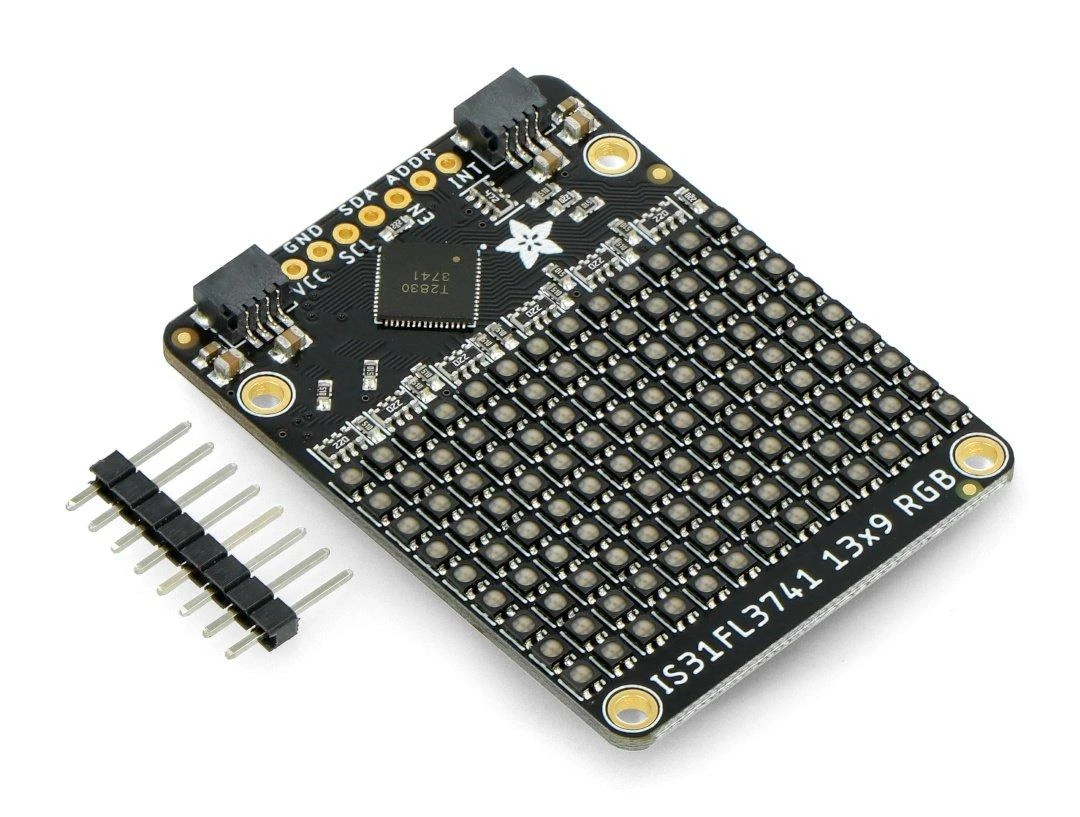

Komplekte

RGB LED matricos valdiklis - modulis su RGB LED matrica iš 117 diodų - IS31FL3741 - STEMMA QT/Qwiic - Adafruit 5201 - 1 vnt
Auksiniai kaiščiai 1x8 - 2,54 mm rastras - 1 vnt

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-20367
Modelio pavadinimas

AN-20367

Gamintojas Adafruit
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką reiškia RGB LED matricos valdiklis su 117 šviesos diodų?

Tai Adafruit jutiklių modulis, turintis 117 RGB šviesos diodų. Jie išdėstyti 13 stulpelių ir 9 eilučių. Jūs galite kurti spalvotus vaizdus ir apšvietimo efektus. Dizaino galimybės praktiškai neribotos, tad šią lentą galima naudoti įvairiuose projektuose, kur svarbu vizualinis atspindys.

2. Kaip ši matrica jungiama prie Arduino ar Raspberry Pi?

Modulyje įtaisytas IS31FL3741 valdiklis. Jis naudoja I2C magistralę ryšiui. Prijungimui tinka STEMMA QT, Qwiic jungtys arba litavimo laukai. Tai leidžia lengvai integruoti sistemą su valdiklio moduliu, pavyzdžiui, Rasberry Pi. Patikimas duomenų perdavimas užtikrina stabilų veikimą.

3. Kokius maitinimo reikalavimus turi šis modulis?

Šis valdiklis veikia esant nuo 3,3 V iki 5 V įtampai. Toks maitinimo diapazonas tinka ne vienai platformai. Modulio svoris siekia vos 5,8 gramo. Dėl mažų matmenų jį patogu montuoti į kompaktiškus projektus. Tinkamas elektros tiekimas garantuoja tikslų šviesos diodų valdymą.

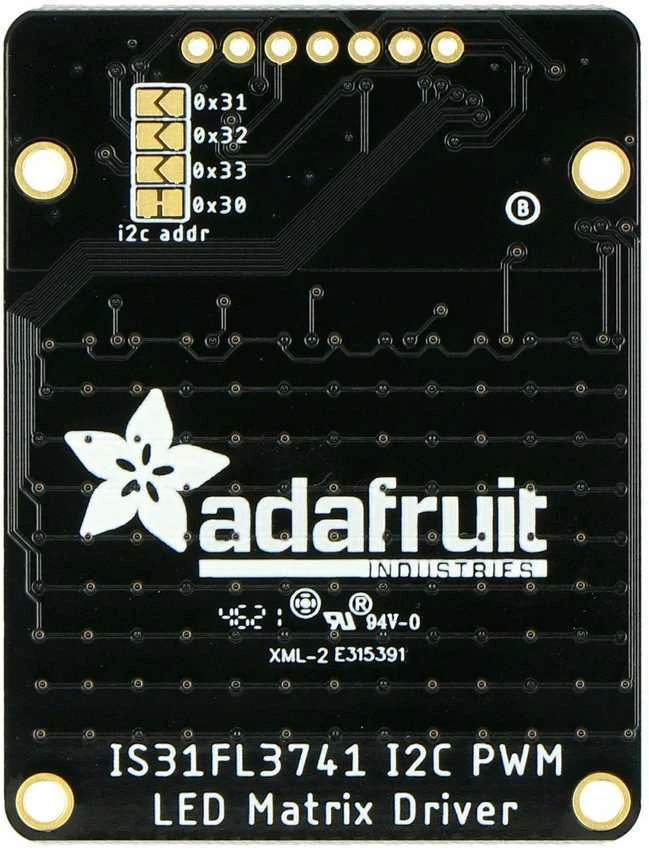

4. Ar galima pakeisti šios matricos I2C adresą?

Taip, numatytasis sąsajos adresas yra 0x30. Jį galima konfigūruoti į 0x31, 0x32 arba 0x33. Tai naudinga, kai prie vienos magistralės jungiate kelis analogiškus prietaisus. Adreso keitimas padeda išvengti konfliktų ir užtikrina sklandų kelių modulių darbą sistemoje vienu metu.

5. Kas įeina į šio gaminio komplektą?

Komplekte rasite RGB LED matricos valdiklio modulį su IS31FL3741 lustu. Taip pat yra auksiniai kaiščiai 1x8, kurių žingsnis 2,54 mm. Šių detalių pakanka pradėti darbui. Jums nereikia papildomai ieškoti jungčių. Viskas paruošta lituoti ir montuoti tiesiai į jūsų kūrimo platformą.
