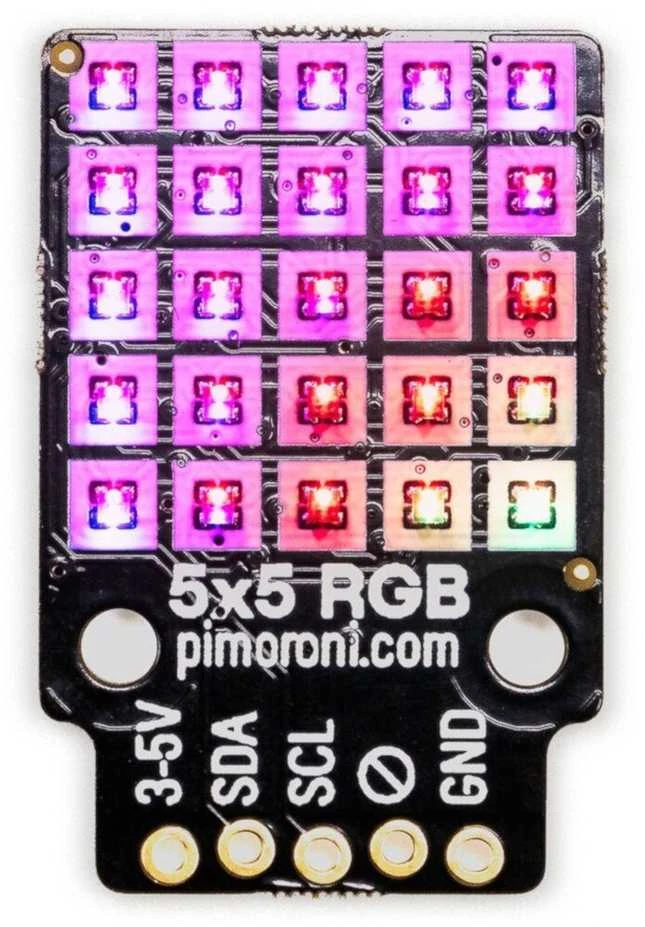

Modulis su 5x5 LED RGB matrica, pagrįstas sistema IS31FL3731. Sąveikauja per I2C magistralę, leidžiančią dirbti su Raspberry Pi ir Arduino. Maitinamas 3,3 V arba 5 V įtampa.

Specifikacijos:

RGB šviesos diodų skaičius: 25 (5x5)
Sistema: IS31FL3731
Aktyvus plotas: 15 x 15 mm
Atstumas tarp šviesos diodų: 3,5 mm

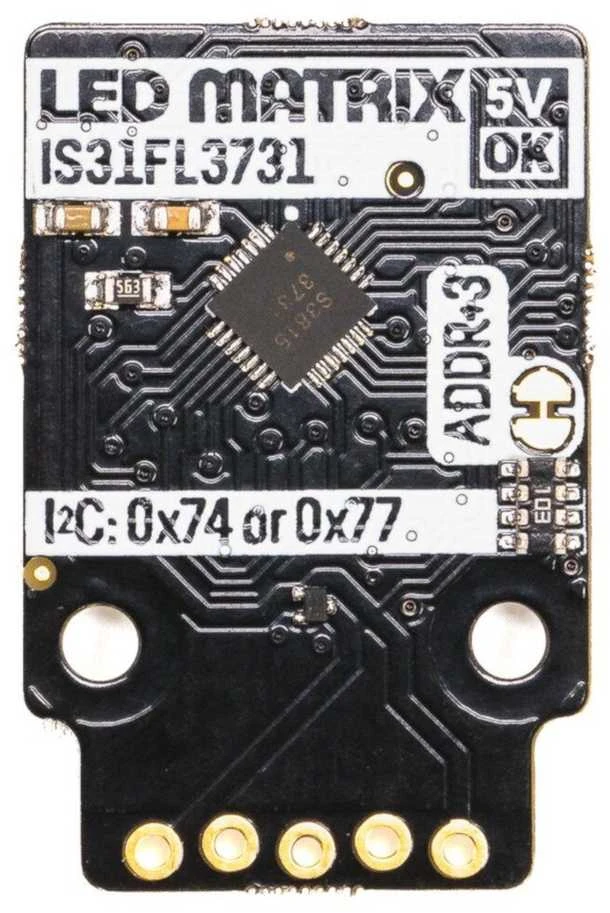

Sąsaja: I2C (0x74 / 0x77)
Maitinimo įtampa: nuo 3,3 V iki 5 V
Apsauga nuo atvirkštinio poliškumo
Matmenys: 29 x 19 x 3,5 mm

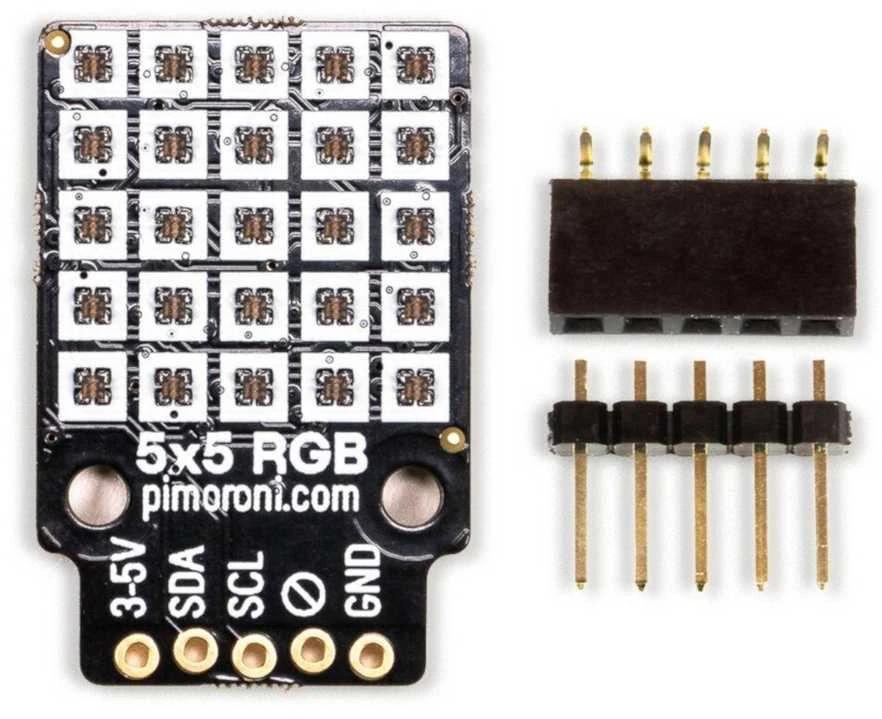

Komplekte:

Modulis su 5x5 LED RGB matrica
Jungtis 1 x 5 kontaktų
Kampinis lizdas, 1 x 5 kaiščių

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pimoroni
Modelis

AN-13857
Modelio pavadinimas

AN-13857

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiai įtampai veikia Pimoroni IS31FL3731 RGB 5x5 matrica?

Šis modulis veikia nuo 3,3 iki 5 voltų maitinimo įtampos. Tai reiškia, kad jį galite jungti tiek prie 3,3 V, tiek prie 5 V logikos grandinių. Maitinti leidžiama bet kokia šio diapazono įtampa, modulis pats susitvarko su veikimu.

2. Ar šią LED plokštę galima naudoti su Raspberry Pi?

Taip, rgb matrica su IS31FL3731 valdikliu puikiai tinka Raspberry Pi. Jūs galite prijungti per I2C magistralę. Taip pat modulis sąveikauja su Arduino. Dėl plačios maitinimo įtampos jis lengvai integruojamas.

3. Kokiu būdu valdomas 5x5 RGB šviesos diodų modulis?

Ši matrica valdoma per I2C sąsają. Modulio adresas gali būti 0x74 arba 0x77. Valdiklį lengva konfigūruoti su jūsų projektu. Dėl I2C standarto jūs galite prie vienos magistralės prijungti kelis tokius modulius.

4. Ką sudaro šio LED modulio komplektacijoje?

Komplekte rasite pačią 5x5 LED RGB matricą su IS31FL3731 mikroschema. Taip pat bus jungtis su 5 kontaktais ir kampinis lizdas su 5 kaiščių. Papildomai dėžutėje nėra jokių laidų ar spaustukų.

5. Koks yra aktyvus plotas tarp šio matricos šviesos diodų?

Atstumas tarp atskirų šviesos diodų yra 3,5 milimetro. Visas aktyvus plotas matricoje siekia 15 × 15 milimetrų. Pačios plokštės matmenys yra 29 × 19 mm, o jos aukštis siekia 3,5 milimetro.
