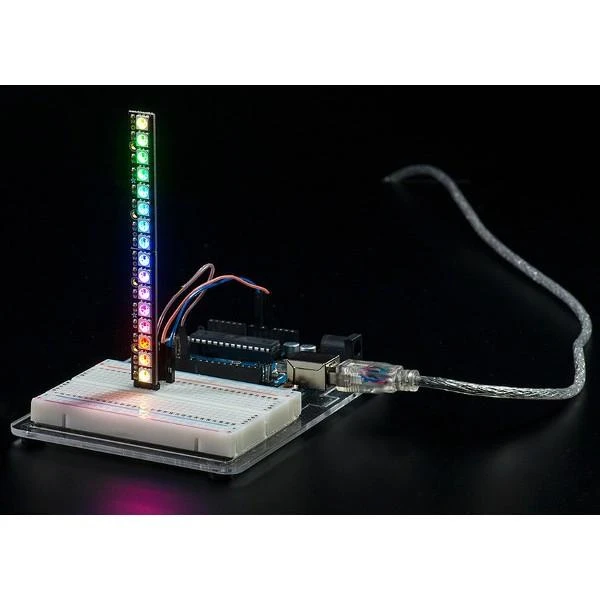

Juostelė sudaro 8 atskirai nukreipti RGB šviesos diodai WS2812 su integruota tvarkykle. Modulio valdymui pakanka vieno mikrovaldiklio kaiščio. Diodai yra vienodai išdėstyti ant 51.1mm ilgio plokštės. Kiekvienas iš jų nuteka iki 18 mA srovę, kuri šiuo atveju suteikia bendrą vertę apie 290 mA. Grandinei galima tiekti įtampą nuo 4V iki 7V. Naudojamas ryšio protokolas leidžia nuosekliai sujungti diodus. Prie išvesties jungties turėtų būti prijungta kita grandinė, jungianti atitinkamai 5V, GND ir DOUT su DIN. Gamintojas nurodo, kad naudojant daugiau nei 500 diodų, sistemos RAM gali neužtekti

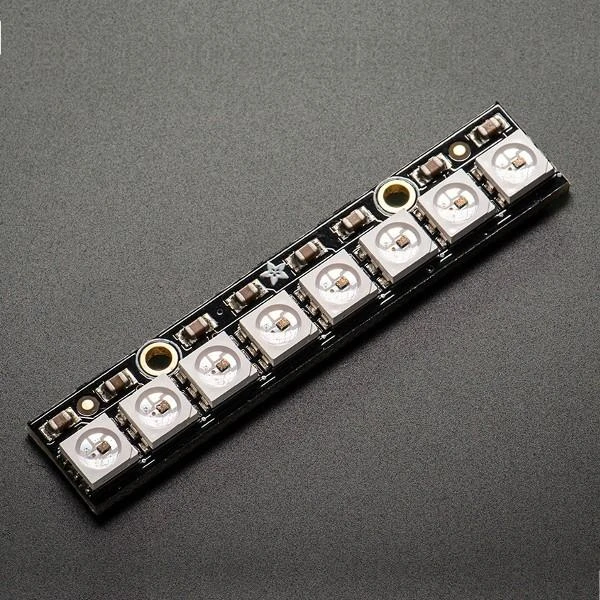

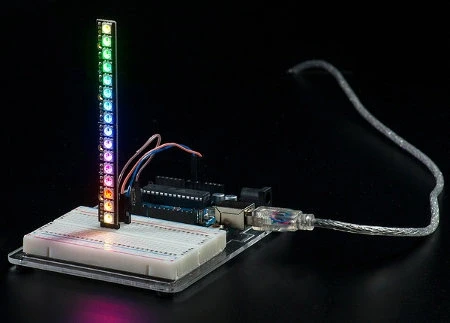

Adafruit NeoPixel Diodų juostelė - RGB LED 8xWS2812 5050 aprašymas - Prekės nuotrauka

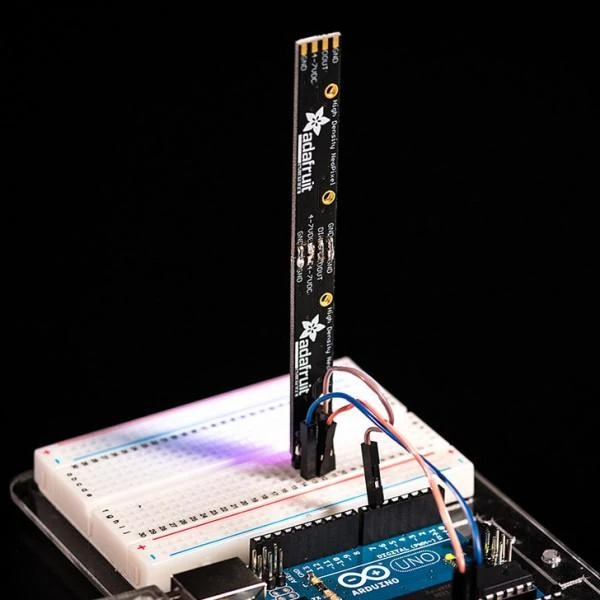

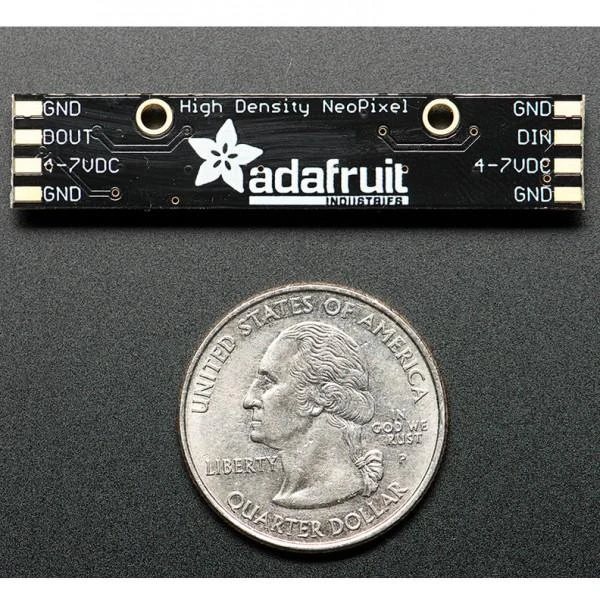

Prijungimas:

GND - modulio masė
5V - maitinimo įtampa, 18 mA srovė vienam diodui
Data IN - skaitmeninis mikrovaldiklio valdymo signalas
Data OUT - išėjimas kito modulio prijungimui

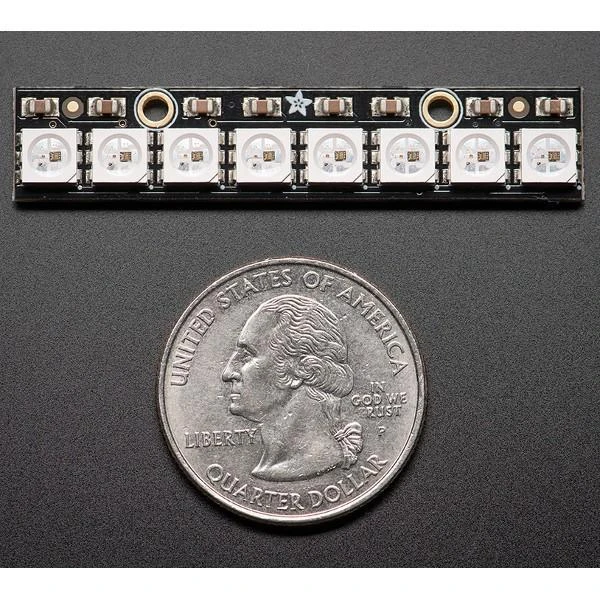

Specifikacija:

Maitinimo įtampa: nuo 4V iki 7V
Srovės sunaudojimas: 18 mA vienam diodui
Naudoti šviesos diodai: RGB LED WS2812
Šviesos diodų skaičius: 8
Dvi tvirtinimo vietos, kurių kiekvieno skersmuo 2.1mm
Dirželio ilgis: 51.1mm
Plotis: 10.2mm
Aukštis: 3.19mm

https://www.youtube.com/watch?v=rcTLbnHgUNw&t=375s

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-02902
Modelio pavadinimas

AN-02902

Gamintojas Adafruit
Tipas Juostos

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti Adafruit Neopixel RGB LED juostelę?

Adafruit Neopixel juostelės valdymui reikia trijų laidų. Prijunkite 5V prie maitinimo šaltinio, GND prie masės, o DIN prie mikrovaldiklio skaitmeninio išėjimo. Šis prijungimo būdas leidžia valdyti visus aštuonis šviesos diodus vienu signalu. Tinkamas sujungimas užtikrina stabilų ryšį ir tinkamą spalvų valdymą.

2. Kiek energijos sunaudoja vienas WS2812 šviesos diodas?

Vienas WS2812 RGB diodas sunaudoja iki 18 mA srovės. Visa aštuonių diodų juostelė reikalauja apie 290 mA. Maitinimo įtampa gali svyruoti nuo 4V iki 7V. Šis efektyvumas leidžia naudoti kompaktinius maitinimo šaltinius. Srovės poreikis yra svarbus apskaičiuojant bendrą sistemos apkrovą.

3. Ar galima sujungti kelias tokias plokštes?

Taip, šias LED plokštes galima jungti nuosekliai. Vienos juostelės DOUT išėjimas prijungiamas prie kitos DIN įėjimo. Tai leidžia kurti ilgas švytinčias sekas. Tačiau jungiant daugiau nei 500 diodų gali prireikti papildomos atminties. Nuoseklus sujungimas supaprastina laidų išdėstymą.

4. Kokio ilgio yra ši šviesos diodų juosta?

Šio modulio korpuso ilgis yra 51,1 mm. Jame tolygiai išdėstyti aštuoni RGB šviesos diodai. Plokštės plotis – 10,2 mm, o aukštis – 3,19 mm. Kompaktiški matmenai tinka įvairiems dekoratyviniams projektams. Modulis turi dvi 2,1 mm skersmens tvirtinimo skyles montavimui.

5. Kodėl valdymui pakanka vieno valdiklio kaiščio?

Pakanka vieno kaiščio, nes kiekvienas WS2812 diodas turi integruotą valdiklį. Jis priima skaitmeninius duomenis ir perduoda juos toliau. Šis protokolas leidžia valdyti kiekvieno elemento spalvą nepriklausomai. Mikrovaldiklio išteklių naudojimas yra minimalus. Toks sprendimas žymiai supaprastina programinį valdymą.
