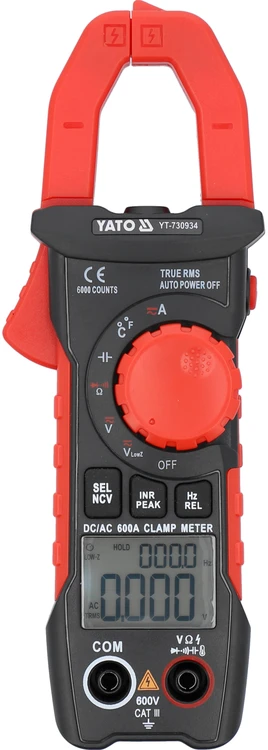

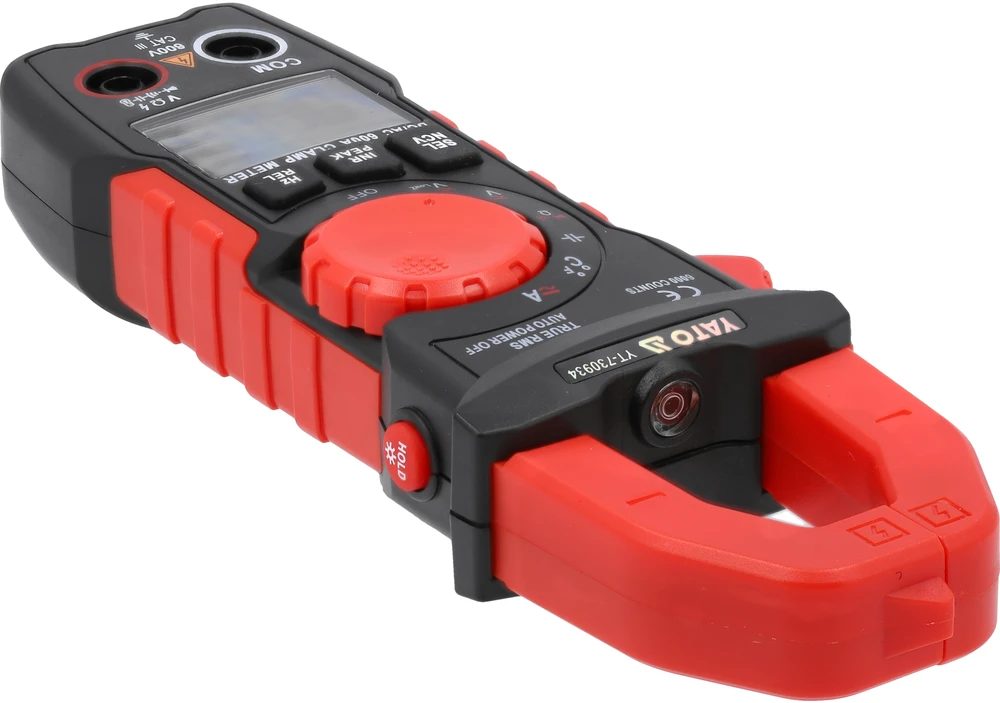

Yato TIKROJI RMS AC/DC CAMP MATUOKLĖ 10MA-600A

Universaliuoju žnypliniu matuokliu su automatiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinių dydžių matavimus. Matuoklis turi matavimo gnybtą, kuris leidžia matuoti nuolatinę ir kintamąją srovę vienu laidu naudojant įmontuotą HALL jutiklį. Matavimas vyksta neatjungiant grandinės arba jos neatjungiant nuo maitinimo šaltinio ir leidžia išmatuoti daug didesnę srovę nei naudojant įprastus elektros skaitiklius. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pastaba: matuokliuose, galinčiuose matuoti nuolatinę srovę, įskaitant YT-730934, naudojamas Hallo jutiklis, kuris matuoja magnetinio lauko stiprumo vertę. Magnetinis laukas Žemėje atsiranda natūraliai, todėl nuolatinės srovės intensyvumo matuoklio rodmenys yra nenuliniai. Kiekvieną kartą, prieš matuojant nuolatinės srovės intensyvumą, matuoklį reikia priartinti prie tikrinamo kabelio, nuliuoti REL mygtuku, tada užmauti ant tikrinamo kabelio ir nuskaityti rezultatą.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės įtampos matavimas: 0-600 V.
• kintamosios srovės matavimas: 0-600 A, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ 0-600 A
• varžos matavimas: 0-60 MΩ
• diodų bandymas: _IF 1,5 mA, _UR 3 V
• grandinės vientisumo testas: 0-50 Ω

Papildomi matavimai:

• A.C. ir D.C. įtampos matavimas mažos varžos režimu: 0-600 V
• kondensatorių matavimas: 0-60 mF
• dažnio matavimas: 0-300 kHz
• temperatūros matavimas: -30-1000 °C
• bekontaktis kintamosios srovės įtampos aptikimas: NCV

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 30 A

• YT-730934 matuoklio matavimo tikslumas šiame diapazone yra : ±(2,0 %+30), skiriamoji geba 0,01 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 30 x skiriamoji geba
• apskaičiavimas: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Faktinis rezultatas, įskaitant matavimo paklaidą, esant 30 A indikacijai = 30 ± 0,90 A .

• Rezultatas, įskaitant matavimo paklaidą kintamosios įtampos matavimo indikacijai: 235 V = 235 ± 2,65 V
• Rezultatas, įskaitant matavimo paklaidą, nurodant nuolatinės srovės įtampos matavimą: 12 V = 12 ± 0,09 V

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų sinusinių bangų formų. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.
• _VlowZ - kintamosios ir nuolatinės įtampos matavimas mažos varžos režimu. Dėl reiškinio, paprastai vadinamo įtampa vaiduokliu, gali būti sunku diagnozuoti, pavyzdžiui, pramoninių pastatų maitinimo tinklus. Šį reiškinį sukelia įtampa, atsirandanti neprijungtame kabelyje, kuriame įtampa buvo indukuota iš kabelio, prijungto prie tinklo per tą patį kanalą. LowZ funkcija sumažina matuoklio matavimo lizdų varžą 10 kartų, palyginti su standartiniu matavimo režimu, tada matuoklis, imdamas įtampos mėginius, ima šiek tiek didesnę srovę ir taip iškrauna kabelyje susikaupusį krūvį. Dėl to įtampa matuojama be įtampos vaiduoklio.
• NCV - bekontaktis kintamosios srovės įtampos aptikimas naudojant indukcinį metodą. Matuoklis aptinka įtampą izoliuotame kabelyje, jis taip pat gali nurodyti fazinį laidą
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimai turėtų būti atliekami nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane
• PEAK HOLD - didžiausios matavimo zondais išmatuotos vertės išlaikymas ekrane
• INRUSH current (įjungimo srovė) - įjungimo srovės matavimas matavimo zondais. Matuoklis išmatuoja srovę per 100 ms nuo prietaiso įjungimo
• REL - santykinės vertės funkcija. Leidžia nustatyti nulinius matuoklio rodmenis. Būtina nuolatinės srovės matavimo režimu. Hallo jutiklis matuoja aplinkos elektromagnetinio lauko vertę ir rodo rezultatą ekrane. Prieš pradėdami matuoti nuolatinę srovę, priartinkite matuoklį prie tikrinamo kabelio, nuleiskite nulį, tada uždėkite žnyples ant tikrinamo kabelio. Taip gausite rezultatą, kurio netrikdo aplinkos elektromagnetinio lauko vertės.

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 6000
• ekrano ir žnyplių bandymo lauko apšvietimas
• garsinis signalas atliekant tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodų ir vientisumo bandymus
• žnyplės atsidaro iki 25 mm ir leidžia matuoti vieną laidą, kurio skersmuo ne didesnis kaip 25 mm

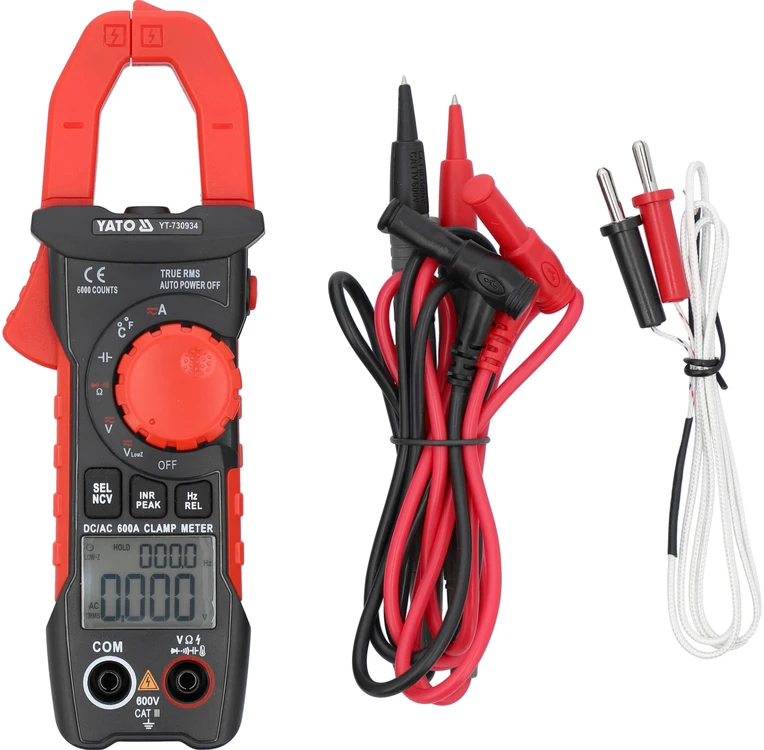

• 14,5 cm ilgio zondai
• kabelio ilgis su zondais: 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

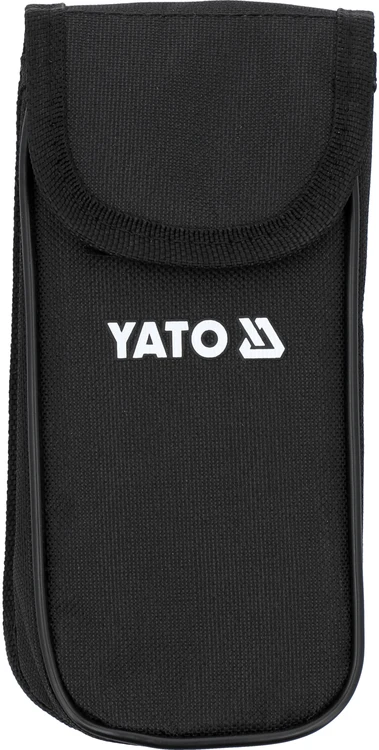

• į rinkinį įeina dėklas
• konstrukcija su apsauga nuo perkrovos
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išjungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas srovės žnyplėmis atliekamas tik su vienu laidu, vienu kabeliu. Pritvirtinus spaustuvus prie kelių laidininkų kabelio ir neizoliavus vieno laidininko, bus gautas neteisingas rezultatas arba nulinis srovės srautas.
