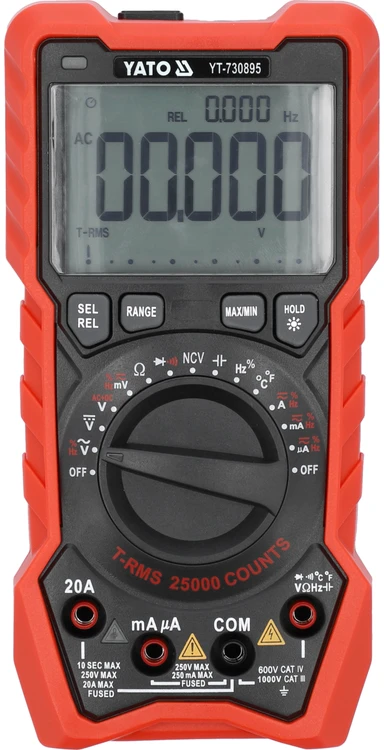

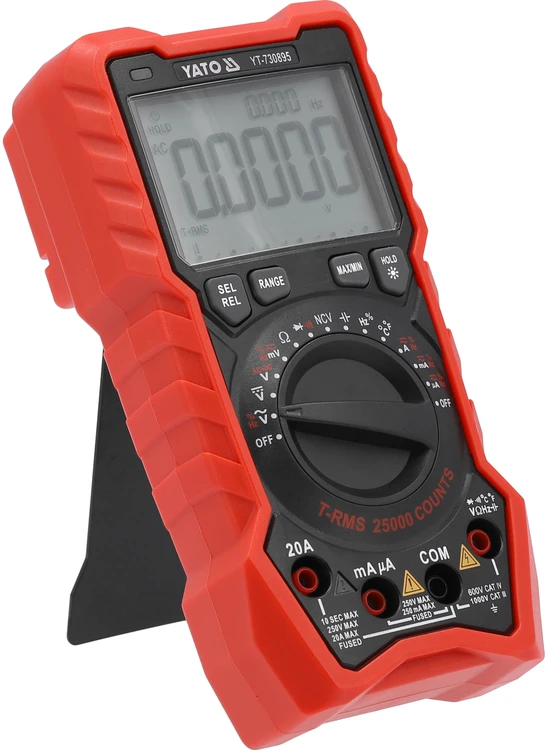

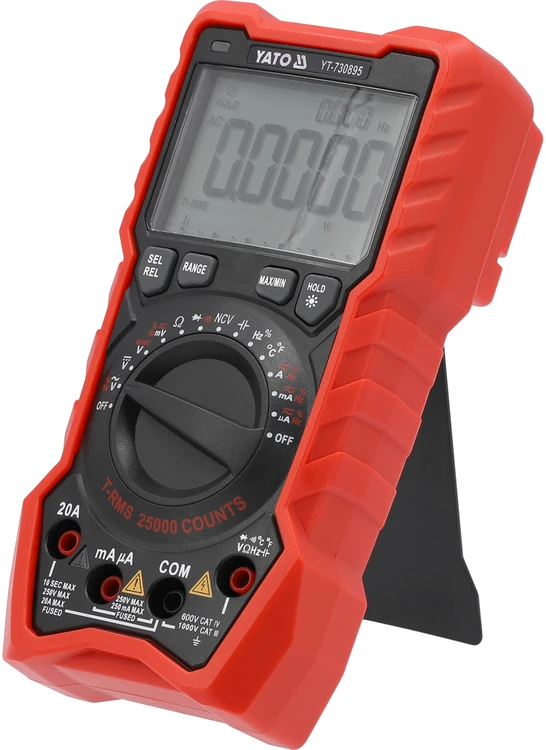

Yato TIKRAS RMS LCD 25000 SKAITMENINIS MATAS

Universalus matuoklis su TRUE RMS funkcija ir automatiniu kiekvieno matavimo diapazonu. Skaičiuoja iki 25 000 skaitmenų . Leidžia atlikti tiek pagrindinius, tiek išplėstinius elektrinių dydžių matavimus. Didelį daugiafunkcinį LCD ekraną, daugybę matavimus palengvinančių funkcijų, plačius matavimo diapazonus, greitą veikimą ir pramoninį tikslumą įvertins elektronikos inžinieriai, elektrikai ir namų meistrai entuziastai. Tvirtame korpuse sumontuotas raudonas PVC dėklas su neslystančia konstrukcija, su specialiais lizdais matavimo zondams. Kabutė sumažina slydimo iš rankų riziką ir sušvelnina kritimo pasekmes. Matavimo zondų laidai turi silikoninę izoliaciją, kuri yra lanksti ir atspari aukštai temperatūrai.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-750 V, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės įtampos matavimas: 0-1000 V.
• kintamosios srovės matavimas: 0-20A, TRUE RMS (40-1000Hz)
• Nuolatinės srovės matavimas: NUOLATINĖ SROVĖ: 0-20A D.C. 0-20A
• varžos matavimas: 0-250MΩ
• diodų bandymas: _IF 1,8 mA, _UR 3,2 V
• grandinės vientisumo testas: 0-50Ω

Papildomi matavimai

• AC+DC įtampos matavimas: 1-1000V
• kondensatorių matavimas: 0-99,99mF
• dažnio matavimas: 0-10Mhz
• užpildymo koeficiento matavimas: 1-99%
• temperatūros matavimas: -20-1000°C
• bekontaktis kintamosios srovės įtampos aptikimas: NCV

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-730895 matuoklio matavimo tikslumas šiame diapazone yra : ±(0,3 % + 3), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 0,3 %) + 3 x skiriamoji geba
• apskaičiavimas: (235 x 0,3 %) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235V = 235 ± 1,005V

• Faktinis rezultatas, įskaitant matavimo paklaidą, kai rodoma nuolatinė įtampa: 12V = 12 ± 0,009V
• rezultatas, įskaitant matavimo paklaidą, kai rodoma kintamosios srovės matavimo indikacija: 8A = 8 ± 0,067A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir sinusinių bangų formų, iškraipytų, pvz., aukštesnių harmonikų, kvadratinių ar trikampių bangų formų, atveju. Tai privaloma funkcija visur, kur grandinėje atsiranda komutaciniai maitinimo šaltiniai, variklių inverterių pavaros, ŠVOK įrenginiai ir pan.

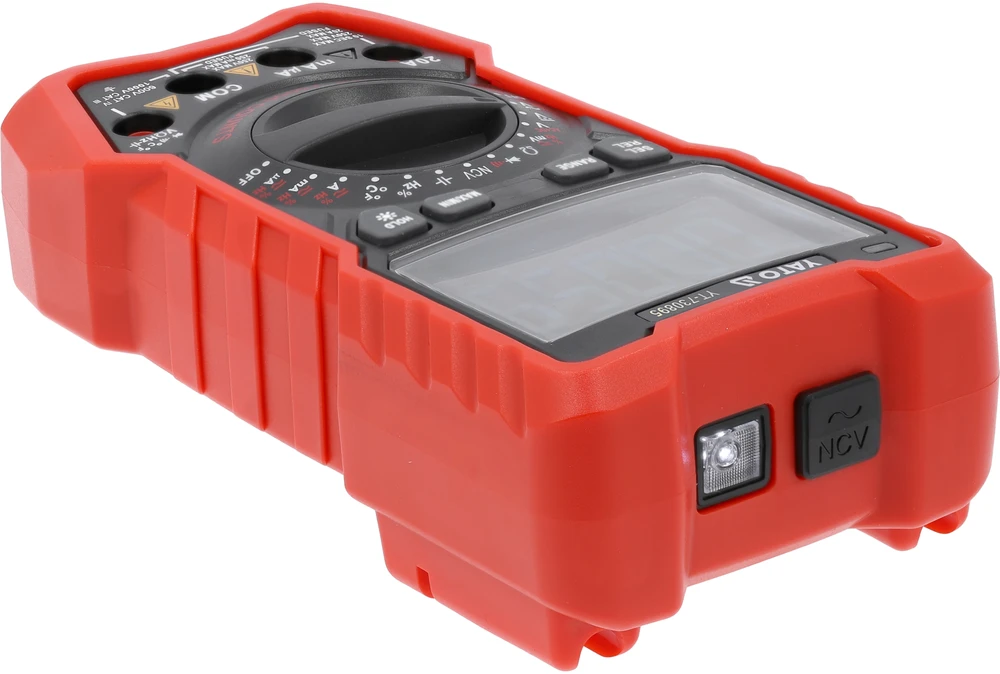

• NCV - bekontaktis kintamosios įtampos aptikimas indukciniu metodu. Matuoklis aptinka įtampą izoliuotame kabelyje naudodamas prietaiso priekyje esantį NCV jutiklį.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE - rankiniu būdu keičiamas matavimo diapazonas. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• REL - naudojant šią funkciją matavimo metu, rodmenyje iš naujo nustatomas nulis ir atskaitos lygiu laikoma prieš ekraną rodoma vertė. Atliekant kitą matavimą bus rodomas skirtumas tarp išmatuotos vertės ir išsaugotos atskaitos vertės.
• SEL - matavimo režimo keitimas, pvz., iš kintamosios į nuolatinės įtampos matavimą.
• MAX/MIN - išlaikyti ekrane didžiausią arba mažiausią dabartinio matavimo vertę.
• HOLD - šiuo metu matuojamos vertės išlaikymas ekrane

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 25000
• ekrano apšvietimas
• garsinis ir šviesos signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir ištisinės grandinės bandymus

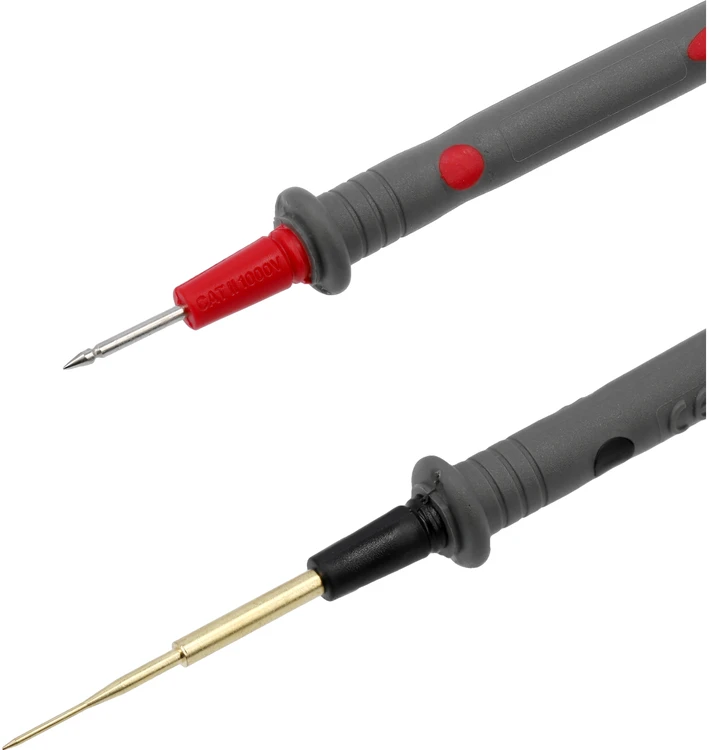

• 14,5 cm ilgio zondai
• kabelio ilgis, įskaitant zondus 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

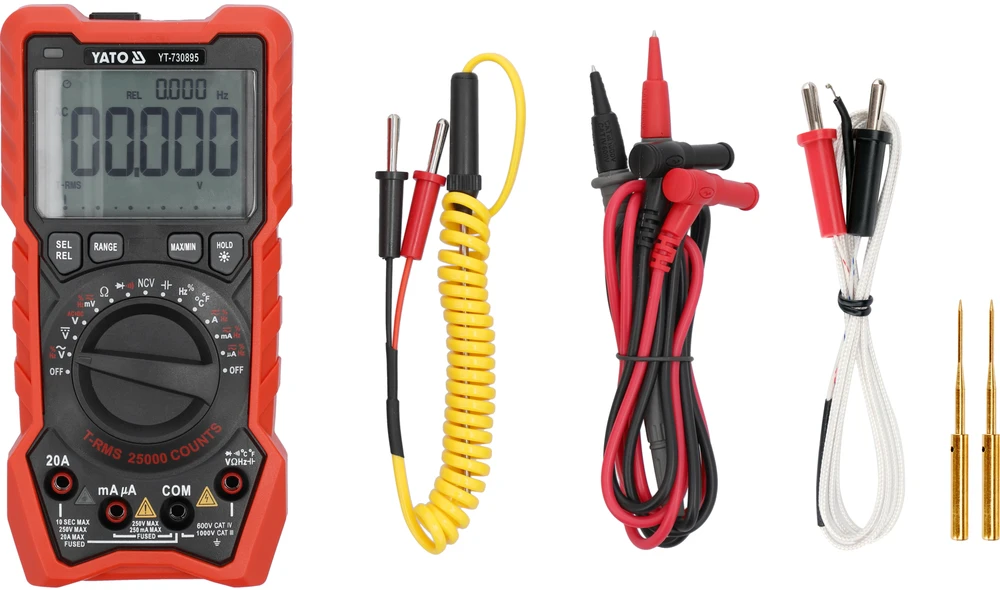

• panardinamasis temperatūros matavimo zondas
• taškinis temperatūros matavimo zondas
• konstrukcija su apsauga nuo perkrovos
• ABS korpusas
• automatinis matuoklio išsijungimas po 15 minučių neveikimo
• galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius
• įspėjamoji lemputė prie srovės matavimo lizdų
• adatinės pagalvėlės mažiems SMD komponentams matuoti

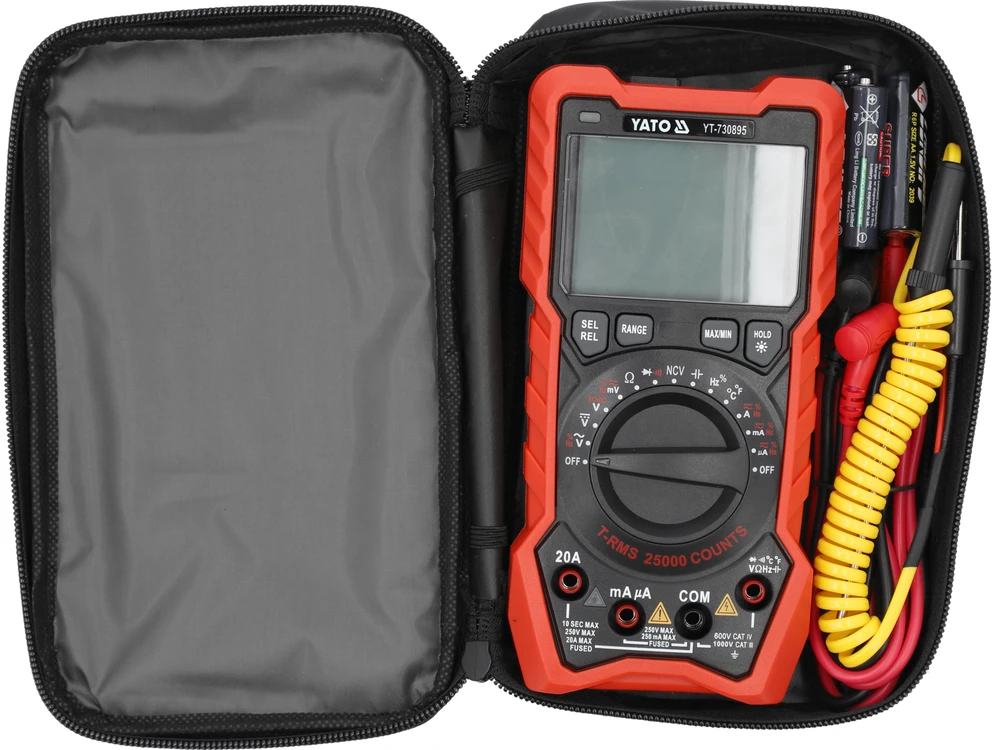

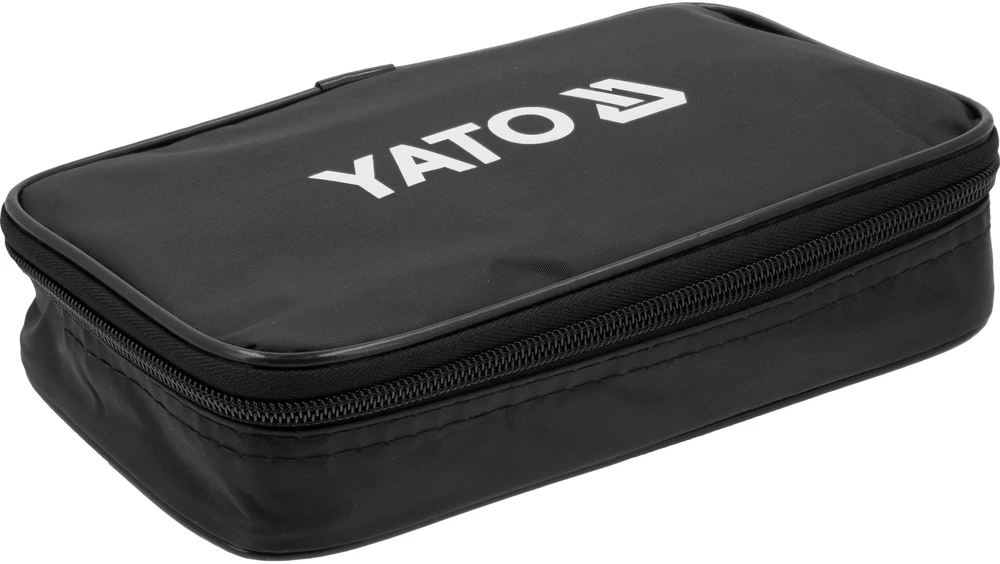

• minkštas dėklas su užtrauktuku
• maitinimo šaltinis: trys 1,5 V (AA) baterijos
