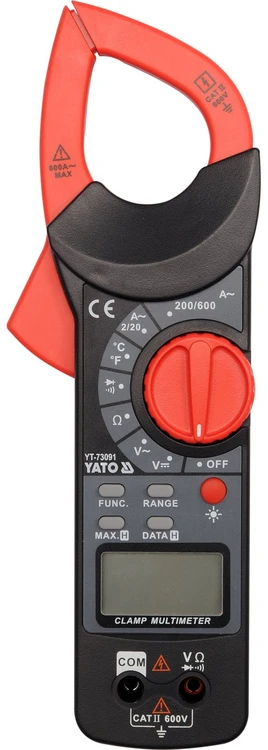

Yato CAMP METER, 600V

YT-73091 universaliuoju gnybtų matuokliu su automatiniu daugumos rodmenų diapazonu galima atlikti pagrindinius elektrinius matavimus. Matuoklis turi matavimo gnybtus, kurie leidžia matuoti kintamąją srovę vienu laidu taikant indukcinį metodą. Matavimas vyksta neatjungiant grandinės arba jos neatjungiant nuo maitinimo šaltinio ir leidžia išmatuoti daug didesnę srovę nei naudojant įprastus elektros skaitiklius.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V.
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-600 V
• kintamosios srovės matavimas: KINTAMOSIOS SROVĖS 0-600 A
• varžos matavimas: 0-20 MΩ
• diodo testas: _IF 1 mA, _UR 1,48 V
• grandinės vientisumo testas: 0-120 Ω

Papildomi matavimai:

• Temperatūros matavimas: nuo -20 iki 1000 °C

Matavimo tikslumas:

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimų rezultatų skaičiavimas: 30 A

• YT-73091 matuoklio matavimo tikslumas šiame diapazone yra : ±(2,5 % + 5), skiriamoji geba 0,1 A
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2,5 %) + 5 x skiriamoji geba
• apskaičiavimas: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A

Rezultatas, įskaitant matavimo paklaidą, kai rodmuo yra 30 A = 30 ± 1,25 A*

• Rezultatas, įskaitant matavimo paklaidą, kai rodoma kintamoji įtampa: 235 V = 235 ± 8,525 V*
• rezultatas, įskaitant matavimo paklaidą, kai matuojama nuolatinės srovės įtampa: 12 V = 12 ± 0,106 V

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis YT-73091 neturi tikrosios kvadratinės vertės matavimo funkcijos, todėl pirmiau pateiktas rezultatas yra tikroji kintamosios įtampos ir srovės kvadratinė vertė tik esant teisingai sinusinei bangos formai.

Integruotos funkcijos:

• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE - matavimo diapazono keitimas rankiniu būdu. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką
• FUNKCIJA. - temperatūros matavimo režimo keitimas, pvz., temperatūros matavimas iš °C į °F, perjungimas iš diodų bandymo į grandinės vientisumo bandymą.
• DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane
• MAX HOLD - didžiausios matavimo vertės išlaikymas ekrane

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• ekrano apšvietimas
• garsinis signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir ištisinės grandinės bandymus
• gnybtai atsidaro iki 37 mm ir leidžia matuoti vieną laidą, kurio didžiausias skersmuo 37 mm
• į komplektą įeina bandymų zondai ir dėklas
• konstrukcija su apsauga nuo perkrovos
• automatinis matuoklio išsijungimas
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: dvi 1,5 V (AAA) baterijos

Dėmesio!

Srovės matavimas žnypliniais matuokliais atliekamas tik su vienu laidininku, vienu laidu. Uždėjus gnybtus ant kelių laidininkų kabelio ir neišskyrus vieno laidininko, bus gautas neteisingas rezultatas arba srovės srautas bus lygus nuliui.
