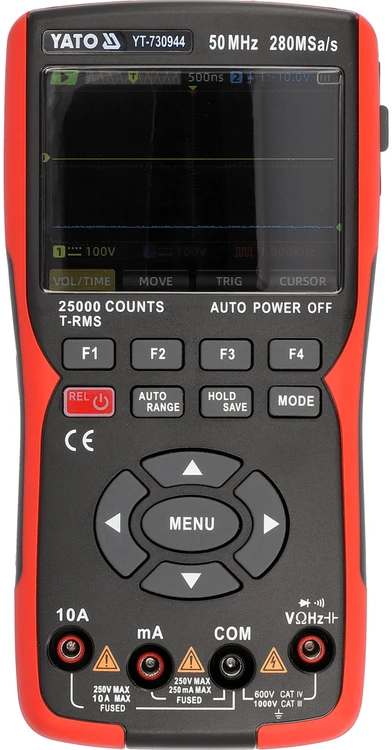

Yato 3 viename Osciloskopas, Multimetras 280MSA/S 50MHZ

Universalus matuoklis, dviejų kanalų oscilografas ir bazinis bangų formų generatorius viename. Juo galima atlikti pagrindinius ir išplėstinius elektrinių dydžių matavimus ir vizualizuoti tiriamą signalą realiuoju laiku. 3,5 colio spalvotas IPS ekranas užtikrina įskaitomumą bet kokiu kampu. Keičiamo 3400 mAh ličio jonų akumuliatoriaus, įkraunamo per integruotą USB-c jungtį, pakanka maždaug 6 valandoms nepertraukiamo veikimo. Daugybę papildomų funkcijų, plačius matavimo diapazonus, veikimo greitį ir didelį tikslumą įvertins elektronikos inžinieriai, elektrikai ir namų meistrai.

Pagrindiniai oscilografo parametrai:

• dažnių juostos plotis: 50 MHz
• diskretizavimo dažnis: Maksimalus dažnių diapazonas: 280MSa/s
• kaupiamoji atmintis: Apskaitos atmintis: 128kpts

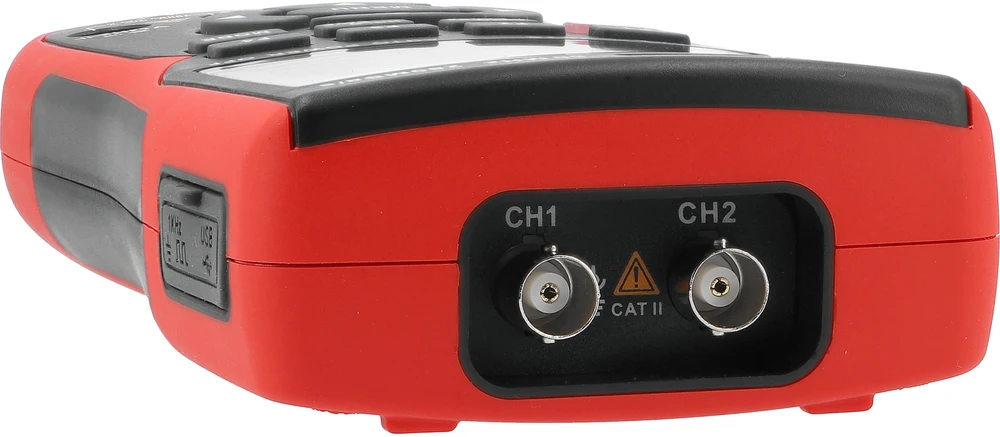

• kanalų skaičius: 2
• zondų palaikymas: x1 ir x10

Pasirinktos osciloskopo funkcijos:

• AUTO - automatiškai ir greitai gaunama stabili bangos forma oscilografo ekraneautomatiškai nustatoma tiriamo signalo laiko bazė ir įtampa
• SAVE - išsaugo ekrano nuotrauką .bmp grafinio failo formatu
• TRIG - signalo paleidimo režimai
• CURSOR - matavimo linijos, leidžiančios tiksliai matuoti vizualizuojamų bangos formų vertes
• PROBE - matavimo zondo slopinimo nustatymas x1 luv x10
• MEASURE - matavimų rodmenys: dažnis, periodas, įtampos: vidutinė kvadratinė vertė, minimumas, maksimumas, smailė-viršūnė
• XY MODE - lygina dviejų kanalų signalus pagal dažnį ir fazės poslinkį ir pateikia juos vizualiai (Lissajous modeliai)
• CALIBRATE - automatinio kalibravimo funkcija
• STORAGE - įrenginio režimas, skirtas duomenims perduoti, pvz., išsaugoti ekrano vaizdai siunčiami į kompiuterį

Pagrindiniai matuoklio matavimai:

• Kintamosios įtampos matavimas: 0-750 V, TRUE RMS (40-1000 Hz)
• Nuolatinės srovės įtampos matavimas: 0-1000 V, NUOLATINĖ SROVĖ.
• kintamosios srovės matavimas: 0-10A, TRUE RMS (40-1000Hz)
• Nuolatinės srovės matavimas: D.C. 0-10A
• varžos matavimas: 0-250MΩ
• diodų bandymas: _IF 1,8 mA, _UR 3,2 V
• grandinės vientisumo testas: 0-50Ω

Papildomi matuoklio matavimai:

• kondensatorių matavimas: 0-99,99mF
• dažnio matavimas: 0-999,9Khz

Matuoklio matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-730944 matuoklio matavimo tikslumas šiame diapazone yra : ±(0,5 % + 3), skiriamoji geba 0,01 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 0,5 %) + 3 x skiriamoji geba
• apskaičiavimas: (235 x 0,5 %) + 3 x 0,01 = 1,175 + 0,03 = 1,205 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 1,205 V

• Faktinis rezultatas, įskaitant matavimo paklaidą, rodant 12*var nuolatinės įtampos matavimą: 12V = 12 ± 0,009V
• Rezultatas, įskaitant matavimo paklaidą kintamosios srovės matavimo indikacijai: 8A = 8 ± 0,067A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Matuoklio funkcijos:

• Matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos / įtampos vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir sinusinių bangų formų, iškraipytų, pvz., aukštesnėmis harmonikomis, arba kvadratinių ar trikampių bangų formų. Ši funkcija būtina visur, kur grandinėje yra komutuojamų maitinimo šaltinių, variklių inverterių pavarų, ŠVOK įrenginių ir pan.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE - rankiniu būdu keičiamas matavimo diapazonas. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• REL - naudojant šią funkciją matavimo metu, rodmenyje iš naujo nustatomas nulis ir atskaitos lygiu laikoma prieš ekraną rodoma vertė. Atliekant kitą matavimą bus rodomas skirtumas tarp išmatuotos vertės ir išsaugotos atskaitos vertės.
• MAX/MIN/AVG - ekrane išsaugomos didžiausios, mažiausios ir vidutinės dabartinio matavimo vertės.
• HOLD/SAVE (laikyti/išsaugoti) - ekrane išlaikoma šiuo metu matuojama vertė, išsaugant ją atmintyje.

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 25000
• reguliuojamas ekrano apšvietimas
• garsinis ir šviesos signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir ištisinės grandinės bandymus

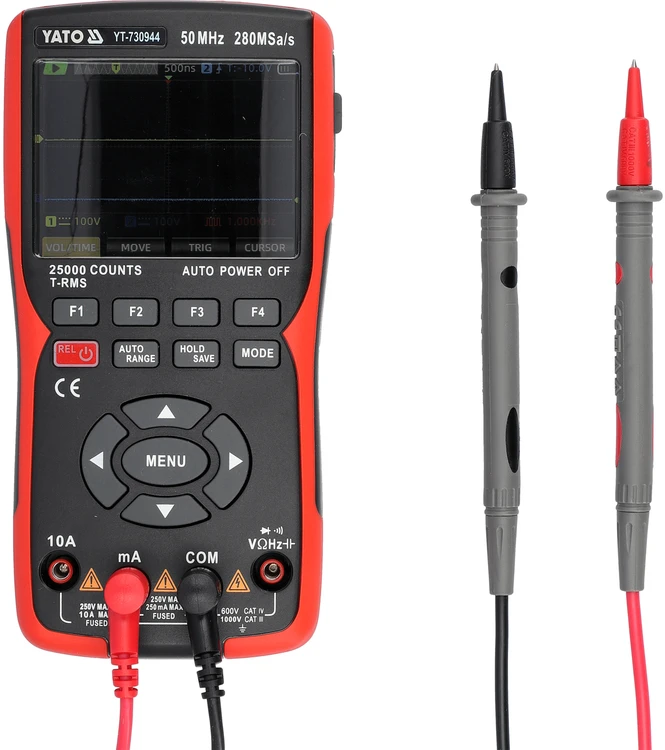

• 14,5 cm ilgio zondai
• kabelio ilgis, įskaitant zondus 97 cm
• kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

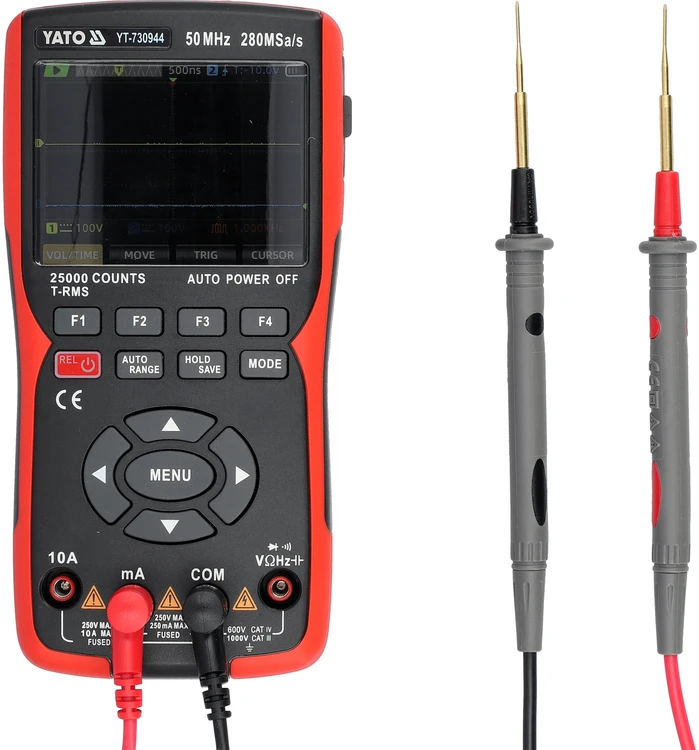

• Adatiniai antgaliai mažiems SMD komponentams matuoti

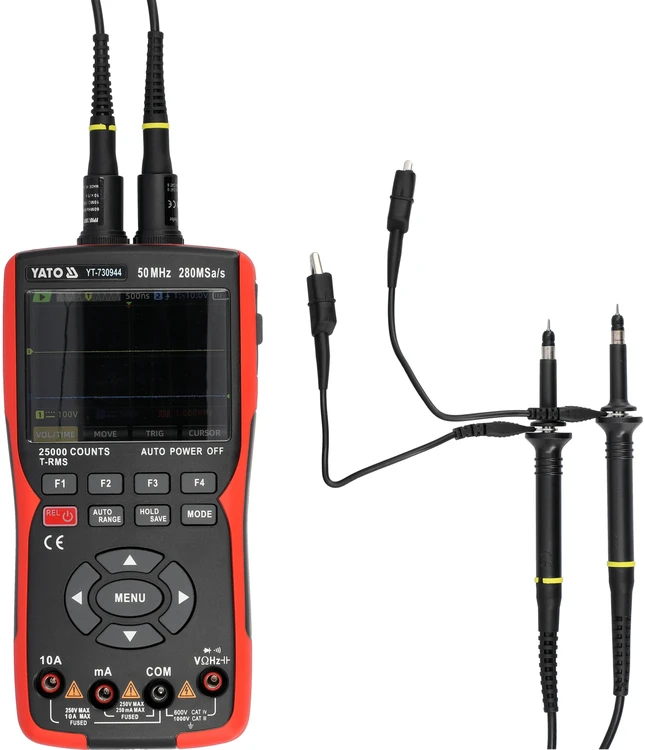

• du P2060 osciloskopo zondai su priedais
• Konstrukcija su apsauga nuo perkrovos
• ABS korpusas
• automatinis matuoklio išsijungimas, reguliuojamas 15-120 minučių laikas
• Galimybė išjungti automatinio išsijungimo režimą
• išsikrovusio akumuliatoriaus indikatorius

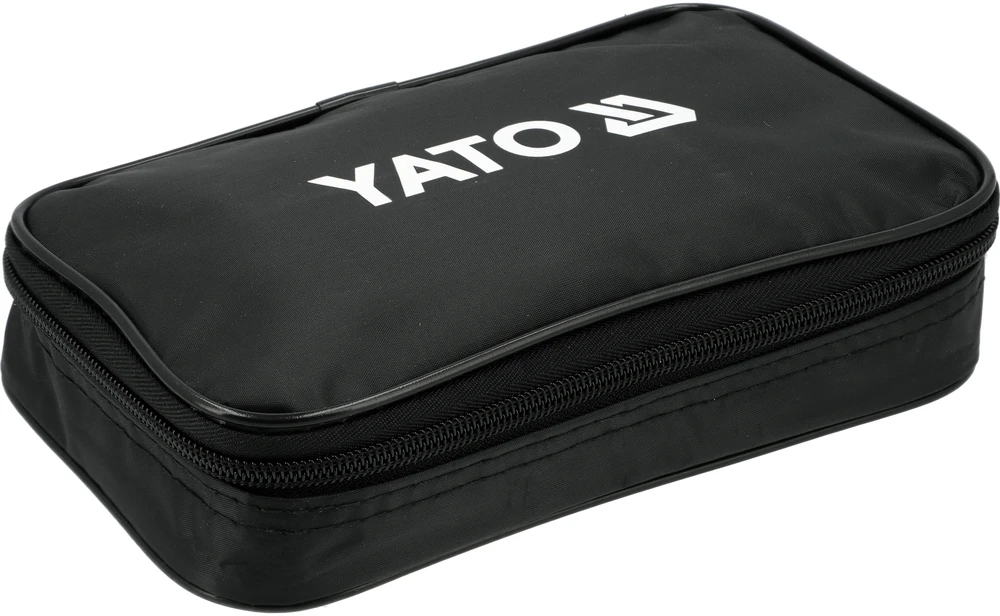

• minkštas dėklas su užtrauktuku
• maitinimo šaltinis: 18650 ličio jonų elementas
