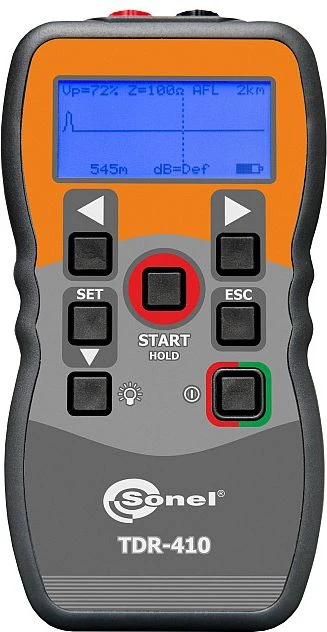

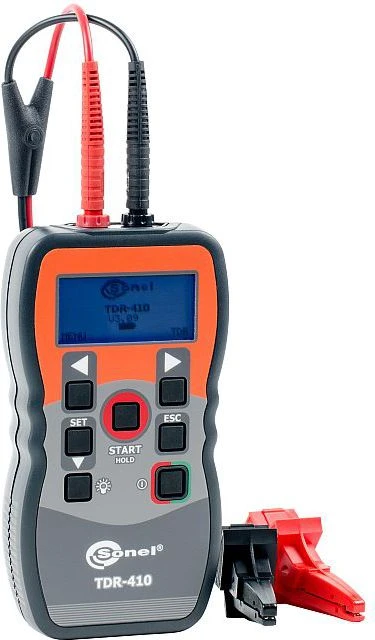

Sonel Zoninis reflektometras TDR-410 (WMPLTDR410)

Reflektometr TDR-410 (WMPLTDR410)   Aprašymas Energetinių kabelių pažeidimų vietų nustatymas. Varinių telekomunikacinių kabelių pažeidimų vietų nustatymas. Bendraašių kabelių pažeidimų vietų nustatymas. Infrastruktūros kabelių pažeidimų vietų nustatymas. Pertraukų, trumpųjų jungimų, drėgmės sukeltų pažeidimų ir kitų kabelių varžos pokyčių aptikimas. Grafinis kabelio pažeidimo vaizdas su automatiniu atstumo iki pažeidimo vietos rodymu ekrane.   Būdingos savybės automatinis arba rankinis darbo režimas automatinio pažeidimo vietos nustatymo funkcija (AFL), darbo režimas su rankiniu diapazono ir jautrumo pasirinkimu, pavienis matavimas, suveikiantis rankiniu būdu, arba nuolatinis skenavimas, 11 galimų matavimo diapazonų nuo 7 m iki 4000 m, pasirenkamų rankiniu režimu arba parenkamų automatiškai, didžiausias atliekamo matavimo ilgis iki 4000 m iš vieno kabelio galo, „negyvoji zona“ matavimo metu apribota iki 0,5 m, LCD 2,5" ekranas su apšvietimu, automatinis skenavimas arba rankinis matavimo suveikimas, jautrumas nustatomas rankiniu būdu arba parenkamas automatiškai, varžų suderinimo reguliavimas, sklidimo koeficiento reguliavimas nuo 1% iki 99%, sandarus ir mechaniškai atsparus korpusas. maži matmenys ir svoris.   Techniniai duomenys Matavimo diapazonai 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km Diapazono pasirinkimas rankinis arba automatinis Skiriamoji geba apie 1% pasirinkto diapazono Matavimo tikslumas 1% diapazono Jautrumas min. 3 pikseliai nuo atspindžio nuo pažeidimo 4 km atstumu ant varinio kabelio 0,6 mm Sklidimo koeficientas 1% … 99% arba 2,5 … 148,5 m/μs Išėjimo impulsas 5 Vp-p (atvira grandinė) Išėjimo varža reguliuojama - 25, 50, 75 ir 100Ω Išėjimo impulso plotis 3 ns … 3 μs (automatinis pasirenkant diapazoną) Skenavimo režimas pavienis arba nuolatinis matavimas (2 matavimai per sekundę) Garso signalo generatorius 810 ... 1110 Hz Maitinimas 4 x šarminės 1,5 V AA baterijos arba 4 x NiMH AA akumuliatoriai Veikimo laikas su baterijų komplektu 30 val. nuolatinio skenavimo Automatinis išsijungimas po 1, 2, 3, 5 min. arba neaktyvus Ekranas LCD 64 x 128 pikselių su apšvietimu Darbinė temperatūra -10 °C … +50 °C Laikymo temperatūra -20 °C … +70 °C Matmenys 165 x 90 x 37 mm Svoris 350 g Srovės apsauga 250 V AC
