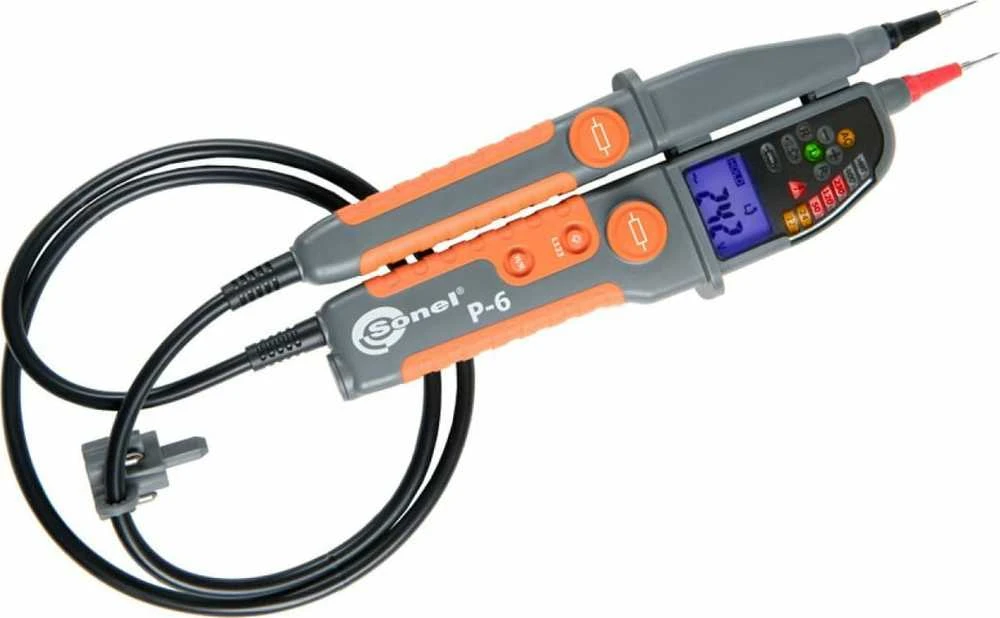

Sonel P-6 WMGBP6 dviejų polių įtampos testeris

Dwubiegunowy tester napięcia P-6 (WMGBP6) Tester, który umożliwia kontrolę napięcia, ciągłości obwodu i kolejność faz. Wbudowana latarka i podświetlany wyświetlacz Zasilanie: Bateria Automatyczny pomiar napięcia przemiennego i stałego do 1000 V Wskazania dźwiękowe przy przekroczeniu napięć niebezpiecznych 50 V AC i 120 V DC Wskazania optyczne za pomocą wyświetlacza LCD Funkcja HOLD pozwala zatrzymać wynik pomiarowy. Jednobiegunowe wskazywanie obecności napięć powyżej 100 V Budowa Interfejsu   1- Pojemnik ochronny końcówek sond pomiarowych 2- Sonda pomiarowa L1/- 3- Sonda pomiarowa L2/+ 4- Końcówki sond L1 i L2 5- Kontrolka obecności napięcia przemiennego 6- Kontrolki polaryzacji napięcia stałego 7- Kontrolki zgodności faz R- faza zgodna L- faza odwrotna 8- Kontrolki funkcyjne: wskaźnik ciągłości (R 9- Kontrolka testu RCD 10- Przycisk wyzwalania testu RCD sondy L1 11- Przycisk wyzwalania testu RCD sondy L2 12- Dioda LED oświetlająca punkt pomiarowy 13- Linijka diodowa 14- Kontrolka pomiaru rezystancji 15- Sygnalizacja napięcia niebezpiecznego (>50 V AC lub 120 V DC) 16- Wyświetlacz LCD z odczytem oraz symbolami 17- Przycisk funkcyjny: Oświetlenia punktu pomiarowego i podświetlenia ekranu (nacisnąć krótko) Włączenie trybu uzgadniania faz (nacisnąć i przytrzymać przez 2 s) 18- Przycisk HOLD Zatrzymanie odczytu na wyświetlaczu (nacisnąć krótko) Powrót do pomiaru ciągłego (nacisnąć krótko) Włączenie pomiaru rezystancji (nacisnąć długo (2 s)) Test kolejności faz Podłączyć końcówkę sondy: L1 do domniemanej fazy L1, L2 do domniemanej fazy L2. Chwycić mocno obie sondy L1 i L2 (uzyskanie sprzężenia pojemnościowego z ziemią). Wartość napięcia międzyfazowego wskazywana jest przez wyświetlacz Sygnalizacja kolejności faz poprzez zaświecenie ikon na wyświetlaczu Funkcja aktywna tylko przy sprawnych bateriach. Kontrolki diodowe działają tylko w pomiarach napięcia przemiennego, lecz kolejność faz może być wyznaczana tylko w układach trójfazowych. Pomiar można wykonywać również w rękawicach – trzeci biegun sprzężony jest pojemnościowo z sondą pomiarową L2 trzymanym przez użytkownika.
