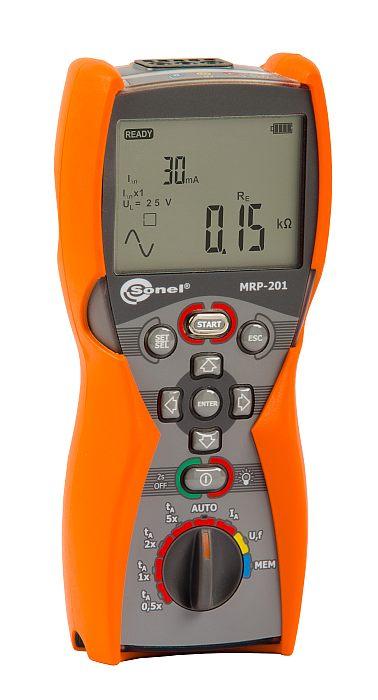

Sonel MRP- 201 WMPLMRP201

MRP- 201 WMPLMRP201

Speciali įranga visų tipų diferencinės srovės jungikliams (greitiems, trumpalaikiams, selektyviesiems) matuoti; AC, A ir B. tipai Kamera leidžia išmatuoti veikimo srovę, veikimo trukmę, priklausomai nuo diferencinės srovės intensyvumo, apsauginės vielos atsparumo ir lietimo įtampos. Matavimai gali būti atliekami atskirai arba vienu metu (su vienu RCD jungikliu).

Visų tipų diferencinės srovės apsaugos matavimas: AC, A, B.
diferencinės srovės jungiklių matavimas be greitos, trumpalaikės ir selektyvios srovės su vardine diferencine srove IΔn = 10, 30, 100, 300, 500 mA,
IA jungiklio įjungimo srovės matavimas ir tA jungiklio veikimo laiko matavimas esant srautams 0,5IΔn, 1IΔn, 2IΔn, 5IΔn,
vienu metu išmatuojama ISU kritinė srovė ir TSI veikimo trukmė
RF ir UB matavimas neaktyvinant RCD,
RCD matavimo AUTO funkcija.
Kintamosios įtampos ir dažnio matavimas. Apsaugos laido jungties teisingumo patikra. Matavimo rezultatų atmintis (990 ląstelių, 10000 įrašų). Bendravimas su kompiuteriu, naudojant į rinkinį įtrauktą OR-1 radijo sąsają. Profesionali duomenų skaitymo ir protokolų kūrimo programinė įranga.

Elektros sauga:
izoliacijos tipas: dvigubai, pagal PN- EN 61010 - 1, IEC 61557
matavimo kategorija: CAT IV 300 V (III 600 V) pagal PN- EN 61010 - 1
apsauga nuo būsto: IP67

Kiti techniniai duomenys:
skaitiklis tiekimas: baterijos arba šarminių baterijų (AA dydis, 4 vnt)

vardinės naudojimo sąlygos:
veikimo temperatūra: -10... + 50 ° C
laikymo temperatūra: -20... 70 ° C
drėgnis: 20... 80%

RCD išjungimo bandymas ir tA veikimo laiko matavimas (tA matavimo funkcijos atveju) Matavimo intervalas pagal IEC 61557: 0 ms... iki viršutinės rodomos vertės ribos
Pereiti
Trūkumas
Taikymo sritis
Rezoliucija
Pagrindinė klaida
Bendrasis tipas arba trumpalaikis
0,5 * IΔn
0... 300 ms

1 ms


± 2% viso1)

1 * IΔn
2 * IΔn
0... 150 ms
5 * IΔn
0... 40 ms
Selektyvus
0,5 * IΔn
0... 500 ms
1 * IΔn
2 * IΔn
0... 200 ms
5 * IΔn
0... 150 ms
1) IΔn = 10 mA ir 0,5 IΔn neapibrėžtis yra ± 2% w.m. + 3 skaitmenys
diferencinis srovės tikslumas: - 1 * IΔn, 2 * IΔn ir 5 * IΔn: 0... 8%, - 0,5 * IΔn: -8... 0%,
vardinė veikimo įtampa Un: 220 V, 230 V, 240 V,
įtampos intervalas: 180... 270 V,
re [...]
