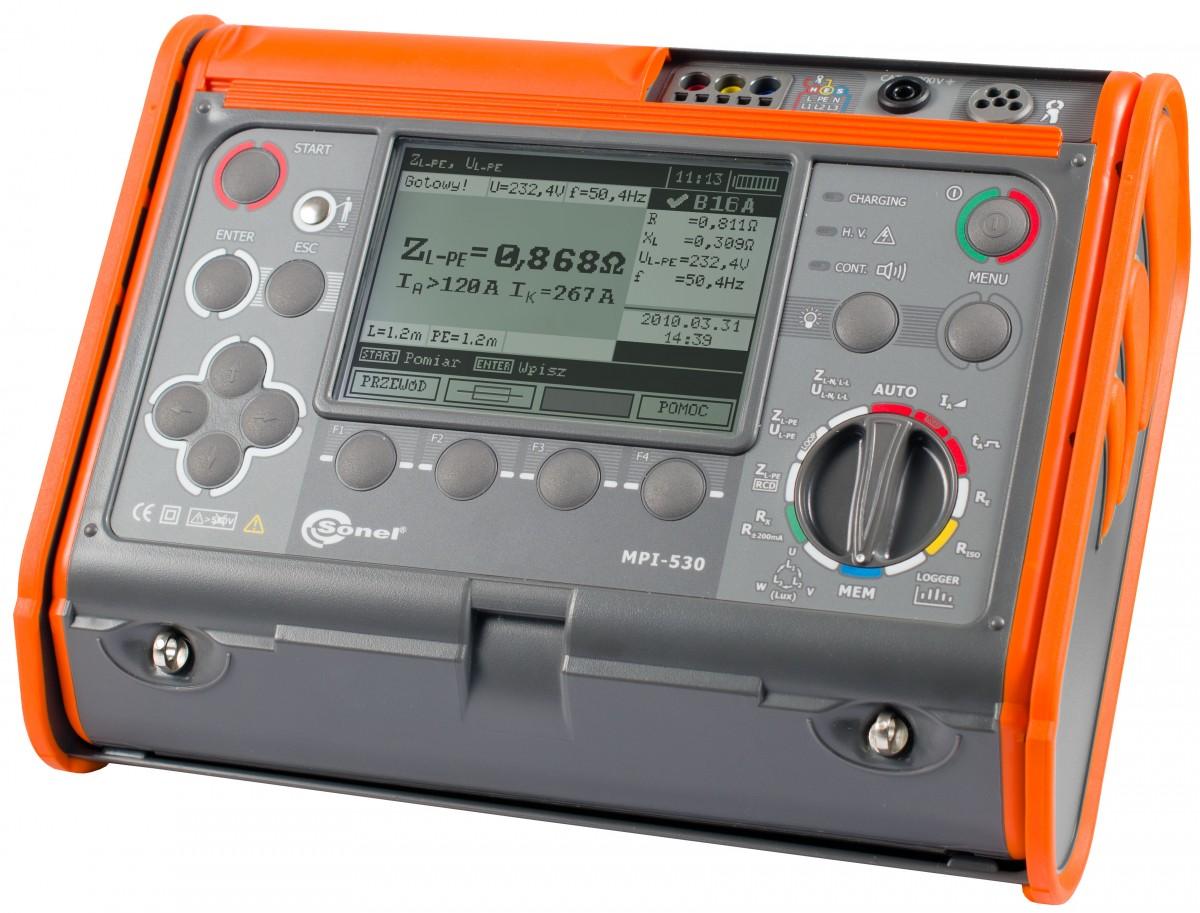

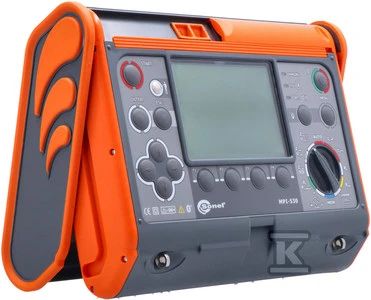

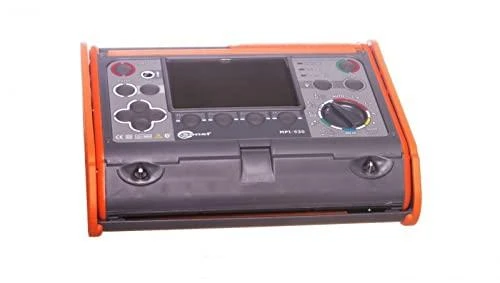

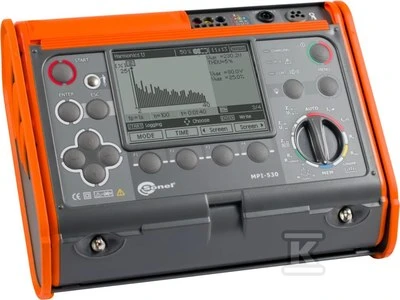

Sonel MPI-530 MIERNIK PARAMETRÓW INSTALACJI

Elektros instaliacijos parametrų matuoklis MPI-530 daugiafunkcis WMPLMPI530 Naujausios kartos daugiafunkcis matuoklis, leidžiantis atlikti visus matavimus elektros instaliacijoje pagal PN-EN 61557 standartą: trumpojo jungimo kilpos varža, kurios skiriamoji geba iki 0,001 Ω - tikslus matavimas taip pat grandinėse su RCD, automatinių jungiklių RCD parametrai, izoliacijos varža, įžeminimo varža, apsauginio ir potencialo išlyginimo tęstinumas. Skaitiklis išsiskiria plačiomis įžeminimo matavimo funkcijomis (papildomi gnybtų metodai ir įžeminimo varža), automatiniais izoliacijos varžos matavimais lizduose ir 3, 4 ir 5 laidų kabeliams (su adapteriu AutoISO-1000C), galimybe matuoti. apšvietimo, parametrų įrašymo ir analizės tinklas – įskaitant harmonikas iki 40-osios. Įrenginys turi novatorišką atmintį, leidžiančią išsaugoti dešimtis tūkstančių rezultatų parengto protokolo struktūroje su aprašytais taškais: klientas → patalpa → patalpa → matavimo taškas. Trumpojo jungimo kilpos varžos matavimai: trumpojo jungimo kilpos varžos matavimas 0,001 Ω skiriamąja geba esant 23 A srovei (44 A esant fazinei įtampai) - trumpojo jungimo rezistorius Rzw = 10 Ω, matavimo įtampos diapazonas: 95...440 V, dažnis 45...65 Hz , trumpojo jungimo kilpos varžos matavimas, kurios skiriamoji geba iki 0,01 Ω, įrenginiuose, apsaugotuose RCD, kurių IΔn ≥ 30 mA be išjungimo, automatinis trumpojo jungimo skaičiavimas srovė; fazių ir fazių įtampos diferencijavimas, matavimai naudojant UNI-Schuko kištuką su mygtuku, kuris įjungia matavimą (taip pat kai sukeičiami L ir N laidai) arba 1,2 m, 5 m, 10 m, 20 m ilgio kabeliai su galimu 3 fazių lizdų adapterių naudojimu. (AGT), montavimo apsaugų parinkimas ir automatinis matavimo rezultato įvertinimas. Kintamosios srovės, A, F, B ir B+ RCD tikrinimas: įprastų, trumpalaikių uždelsimo ir selektyvių automatinių jungiklių, kurių vardinės liekamosios srovės yra 10, 30, 100, 300, 500 ir 1000 mA, matavimas, automatinio pilno slėgio matavimo funkcija. grandinės pertraukiklio parametrų rinkinys (vieną kartą paspaudus mygtuką "START" skaitiklis atlieka visą užprogramuotą matavimų ciklą, įskaitant galimybę išmatuoti L-PE trumpojo jungimo kilpos varžą, kai srovė yra 15 mA), bangos forma vartotojo pasirinkta priverstinio nuotėkio srovė: sinusoidinė (pradedant nuo kylančio arba nusileidžiančio krašto), vienakryptė pulsuojanti (teigiama arba neigiama), vienakryptė pulsuojanti su DC poslinkiu (teigiama ir neigiama), pastovi (teigiama ir neigiama), išjungimo matavimas srovė IA su didėjančia srove, išjungimo laiko tA matavimas esant srovėms ½IΔn, 1IΔn, 2IΔn ir 5IΔn, lietimo įtampos UB ir apsauginio laidininko varžos RE matavimas nėra jungiklio suveikimas, L ir N laidų apvertimas lizde; neturi įtakos matavimams, galimybė išmatuoti išjungimo srovę IA ir realų išjungimo laiką tAI su vienu RCD išjungimu, matavimai įtampai 95...270 V. Izoliacijos varžos matavimai: bandomosios įtampos: 50 V, 100 V, 250 V, 500 V ir 1000 V, izoliacijos varžos matavimas iki 10 GΩ, galimybė matuoti lizde naudojant UNI-Schuko adapterį, skaitiklio apsauga nuo objekto įtampos ir įtampos atsiradimo matavimo metu. , automatinis matuojamo objekto talpos iškrovimas po matavimo, automatinis visų varžų derinių matavimas 3, 4 ir 5 gyslų kabeliuose, naudojant papildomą AutoISO-1000C adapterį, penkių sekundžių laiko intervalų akustinis nustatymas. palengvinti laiko charakteristikų fiksavimą matuojant izoliacijos varžą. Apsauginių ir potencialų išlyginimo jungčių varžos matavimas žemoje įtampoje: apsauginio laidininko tęstinumo matavimas esant srovei ≥200 mA dviem kryptimis, žemos srovės matavimas su akustiniu signalizavimu, automatinis bandymo laidų kalibravimas – galima naudoti bet kokio ilgio laidus. . Įžeminimo varžos matavimai: matavimas 3 laidų ir 4 laidų techniniu metodu, matavimas 3 laidų techniniu metodu naudojant papildomus spaustukus, matavimas dviejų spaustukų metodu naudojant papildomus spaustukus. Grunto varžos matavimas Wenner metodu. Šviesos intensyvumo matavimas. Greitas PE apsauginio laidininko jungties teisingumo patikrinimas naudojant jutiklinį elektrodą. Įtampos, dažnio, kintamosios srovės, cosφ ir galios (aktyviosios, reaktyviosios, tariamosios), įtampos ir srovės harmonikų iki 40, THD koeficientų matavimas ir registravimas. Patikrinkite fazių seką ir variklio sukimąsi. Atmintis su medžio struktūra, dinamiškai valdoma (maks. 10 000 kiekvieno matavimo tipo rezultatų) su galimybe aprašyti matavimo taškus, objektus, klientų vardus. Maitinamas iš akumuliatoriaus arba baterijos (pasirinktinai), įmontuotas greitas įkroviklis. Galimybė įkrauti iš elektros tinklo ir iš cigarečių degiklio (12 V). Trumpojo jungimo kilpos varžos matavimas ZL-PE, ZL-N, ZL-L Matavimas su 23/40 A srove - matavimo diapazonas pagal PN-EN 61557: 0,13...1999,9 Ω - 1,2 m matavimo laidui Ekrano diapazonas Skiriamoji geba Pagrindinė paklaida 0,000...19,999 Ω 0,001 Ω ±(5% mv + 0,03 Ω) 20,00...199,99 Ω 0,01 Ω ±(5% mv + 0,3 Ω) 200,0 ...Ω0 .9% 199 . 3 Ω) vardinė įtampa: 95...270 V (ZL-PE ir ZL-N) ir 95...440 V (ZL-L) dažnis: 45...65 Hz ZL-PE trumpojo- grandinės kilpos varža RCD režimu Matavimas naudojant 15 mA srovę, matavimo diapazonas pagal PN-EN 61557: 0,50...1999,9 Ω Ekrano diapazonas Skiriamoji geba Pagrindinė klaida 0,00 ...19,99 Ω 0,01 Ω ±(6% mv + 100 ) 20,0...199,9 Ω 0,1 Ω ±(6% mv + 5 skaitmenys) 200...1999 Ω 1 Ω vardinė įtampa: 95...270 V dažnis: 45...65 Hz Įžeminimo varžos matavimas RE naudojant 3p ir 4p metodas Matavimo diapazonas maždaug 0,56 Ω…1,99 kΩ esant 25 V bandomajai įtampai Ekrano diapazonas Skiriamoji geba Pagrindinė paklaida 0,00...9,99 Ω 0,01 Ω ±(2% wm + 4 skaitmenys) 10,0...99, 9 Ω 0. (2 % wm + 3 skaitmenys) 100...999 Ω 1 Ω 1.00...1.99 kΩ 0.01 kΩ bandomoji įtampa: 25 V arba 50 V vid. kvadratinė bandymo srovė: 20 mA, sinusinė kvadratinė vertė 125 Hz (kai fn=50 Hz) ir 150 Hz (fn=60 Hz) matavimo blokavimas esant trukdžių įtampai UN>24 V didžiausia išmatuota trukdžių įtampa UNmax=100 V didžiausia pagalbinių elektrodų varža 50 kΩ Atrankinis įžeminimo varžos matavimas spaustukais (3p + spaustukais) Matavimo diapazonas pagal. pagal PN-EN 61557 - 5: 1,00 Ω…1,99 kΩ Ekrano diapazonas Skiriamoji geba Pagrindinė klaida 0,00...9,99 Ω 0,01 Ω ±(8 % wm + 4 skaitmenys) 10,0...99,9 Ω 0,1 Ω...9 9 10 Ω 1,00...1,99 kΩ 0,01 kΩ matavimas su papildomais srovės spaustukais trukdžių srovės matavimo diapazonas iki 9,99 A Atrankinis įžeminimo matavimas su dviem spaustukais Ekrano diapazonas Skiriamoji geba Tikslumas 0,00...9,99 Ω 0,01 Ω ±(10% wm) + 10,0 skaitmenų ...19,9 Ω 0, 1 Ω 20,0...99,9 Ω ±(20% wm + 4 skaitmenys) matavimas su perdavimo ir priėmimo spaustukais trukdžių srovės matavimo diapazonas iki 9,99 A Įžeminimo varžos matavimas (ρ) Ekrano diapazonas Skiriamoji geba Pagrindinė klaida 0,0 ...99,9 Ωm 0,1 Ωm Priklausomai nuo pagrindinio matavimo paklaidos RE 100...999 Ωm 1 Ωm 1,00...9,99 Ωm 0,01 kΩm 10,0...99,9 kΩm 0, 1 kΩm Galima nustatyti Wenner metrų matavimo atstumą arba pėdų atstumo pasirinkimas 1...30 m (1...90 pėdų) Fazių sekos indikacija Fazių sekos indikacija: suderinama, neatitinkanti Tinklo įtampos diapazonas UL-L: 100...500 V (45...65 Hz) ) Fazių įtampų reikšmių rodymas Variklio sukimosi krypties tikrinimas RCD parametrų matavimai (darbinės įtampos diapazonas 95...270 V) RCD išjungimo bandymas ir išjungimo laiko matavimas tA (matavimo funkcijai tA) RCD tipas Daugialypiškumas Diapazonas Skiriamoji geba Pagrindinė klaida Bendras tipas ir trumpas laiko delsa 0,5*IΔn 0...300 ms 1 ms ± (2% wm + 2 skaitmenys) (RCD su IΔn=10 mA ir matavimo 0.5xIΔn paklaida: ±(2%) wm + 3 skaitmenys) ) 1*IΔn 2*IΔn 0...150 ms 5*IΔn 0...40 ms Atrankinis 0,5*IΔn 0...500 ms 1*IΔn 2*IΔn 0...200 ms 5 *IΔn 0 ...150 ms diferencinės srovės nustatymo tikslumas: 0,5*IΔn: -8...0%, 1*IΔn, 2*IΔn, 5*IΔn: 0...8% RCD išjungimo srovės matavimas IA srovės sinusoidiniam diferencialui (AC tipas) Nominali srovė Matavimo diapazonas Skiriamoji geba Matavimo srovė 10 mA 3,3...10,0 mA 0,1 mA 0,3 x IΔ...1,0 x IΔ ± 5%IΔn 30 mA 9 ,0...30,0 mA 100 mA 33...100 mA 1 mA 300 mA 90...300 mA 500 mA 150...500 mA 1000 mA 330...1000 mA galima pradėti matavimą nuo teigiamo arba neigiamo priverstinio pusperiodžio nuotėkio srovė (AC) RCD išjungimo srovės IA matavimas vienpusei ir vienpusei likutinei srovei su 6 mA DC poslinkiu (A tipas) Nominali srovė Matavimo diapazonas Skiriamoji geba Matavimo srovė Pagrindinė paklaida 10 mA 3,5...20,0 mA 0 .1 ma ...700 mA galimas priverstinio nuotėkio srovės teigiamo arba neigiamo pusės periodo matavimas RCD išjungimo srovės IA matavimas nuolatinei liekainei srovei (B tipas) Nominali srovė Matavimo diapazonas Skiriamoji geba Srovės matavimo paklaida 10 mA 2,0...20,0 mA 0,1 mA 0,4 x IΔn..2,0 x IΔn ±10%IΔn 30 mA 6...60 mA 1 mA 100 mA 20.. .200 mA 300 mA 60...600 mA 500 mA 100...1000 mA galimas teigiamas matavimas arba neigiama priverstinio nuotėkio srovė IΔn - vardinės diferencinės srovės vertė Izoliacijos varžos matavimas Matavimo diapazonas pagal PN-EN 61557 - 2: UN = 50 V: 50 kΩ...250 MΩ, kai UN = 100 V: 100 kΩ... 500 MΩ UN = 250 V: 250 kΩ...999 MΩ UN = 500 V: 500 kΩ...2 GΩ UN = 1000 V: 1.000 MΩ...9.99 GΩ Ekrano diapazonas*) Rezoliucija Pagrindinė klaida 0. ... % m + 6 skaitmenys) *) ne didesnis už tam tikros įtampos matavimo diapazoną. Žemos įtampos grandinės tęstinumo ir varžos matavimas Apsauginio laidininko tęstinumo matavimas esant ±200 mA srovei Diapazonas Skiriamoji geba Pagrindinė paklaida 0,00...19,99 Ω 0,01 Ω ±(2% wm + 3 skaitmenys) 20,0...199,9 Ω 0. 200...400 Ω 1 Ω įtampa atviruose gnybtuose: 4…9 V išėjimo srovė ties R
