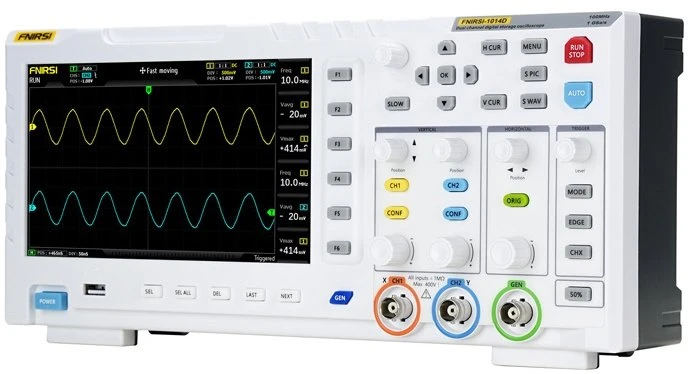

FNIRSI 1014D 2 viename osciloskopo signalų generatorius

FNIRSI 1014D 2 viename osciloskopo signalų generatorius

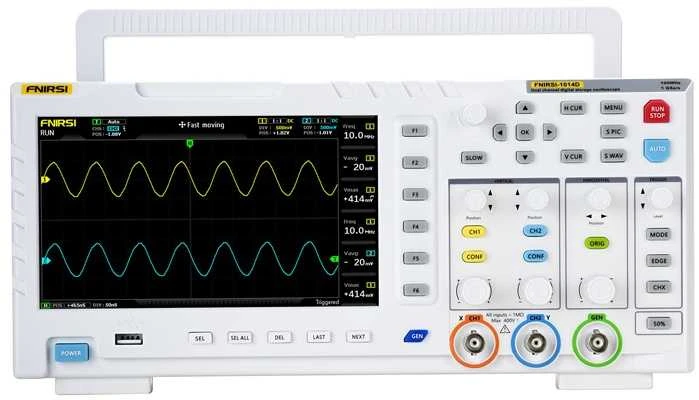

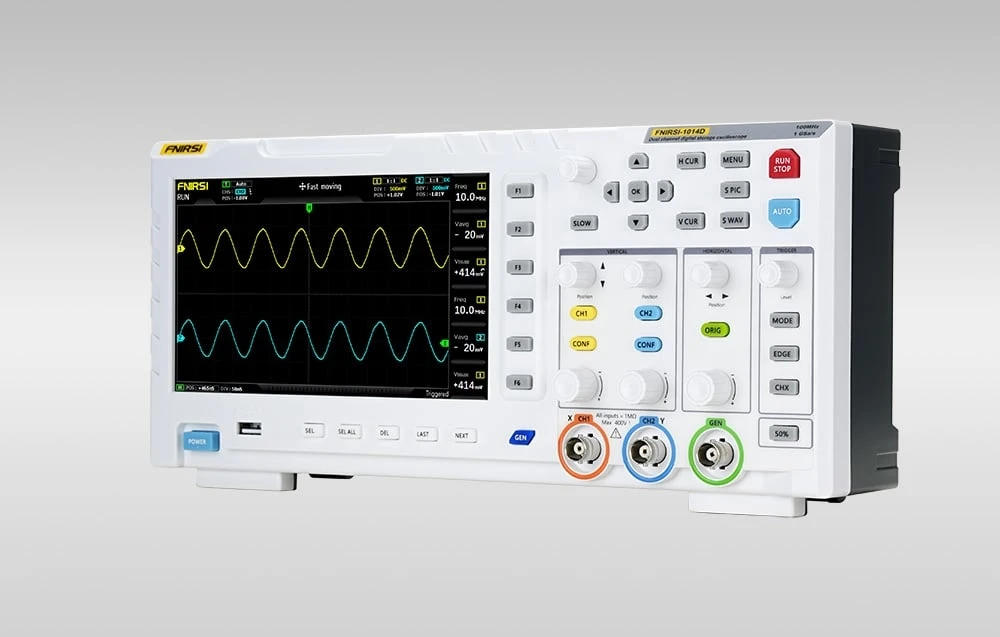

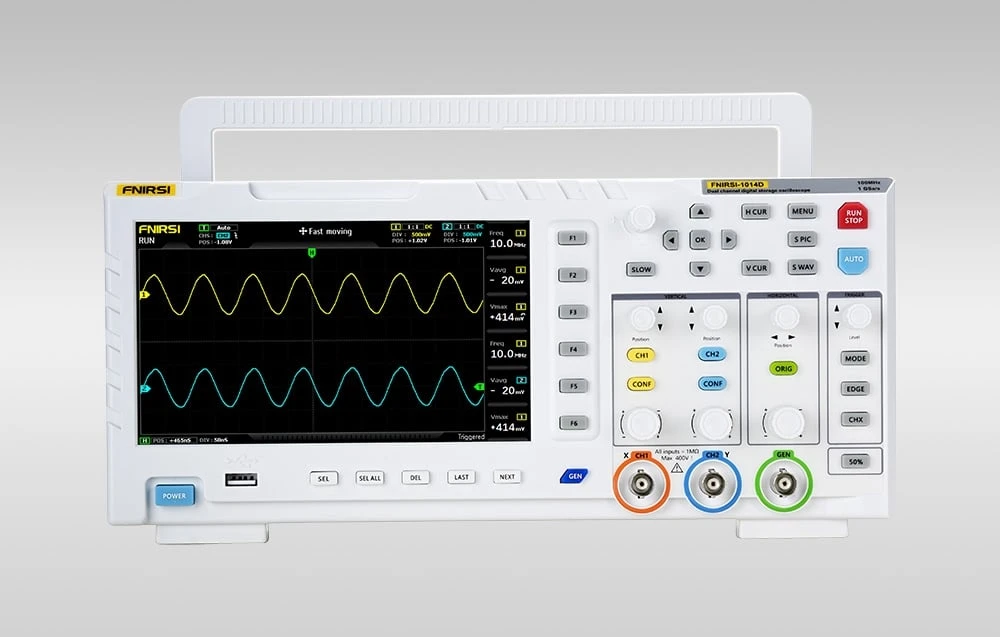

„FNIRSI 1014D“ – tai kompaktiškas skaitmeninis osciloskopas, skirtas elektronikos servisui, mokslinių tyrimų ir plėtros skyriams, techniniam mokymui ir mėgėjams. Jis leidžia vienu metu atlikti analizę ir generuoti signalą, o tai žymiai padidina taikymo sritį diagnozuojant grandines, testuojant prototipus arba mokantis dirbti su bangų formomis. Įrenginys turi du įvesties kanalus su 1 MΩ varža ir palaiko 100 MHz dažnių juostą esant 1 GSa/s diskretizavimo greičiui. 7 colių LCD ekranas, kurio skiriamoji geba yra 800 × 480 pikselių, palengvina valdymą. Galima automatinė analizė, FFT, XY režimas ir žymeklio įrašymas. Taip pat yra 1 GB vidinė atmintis, kurioje galima saugoti iki 1000 bangų formų ir 1000 ekrano kopijų, o duomenis galima lengvai eksportuoti į kompiuterį per USB.

Greita signalo analizė

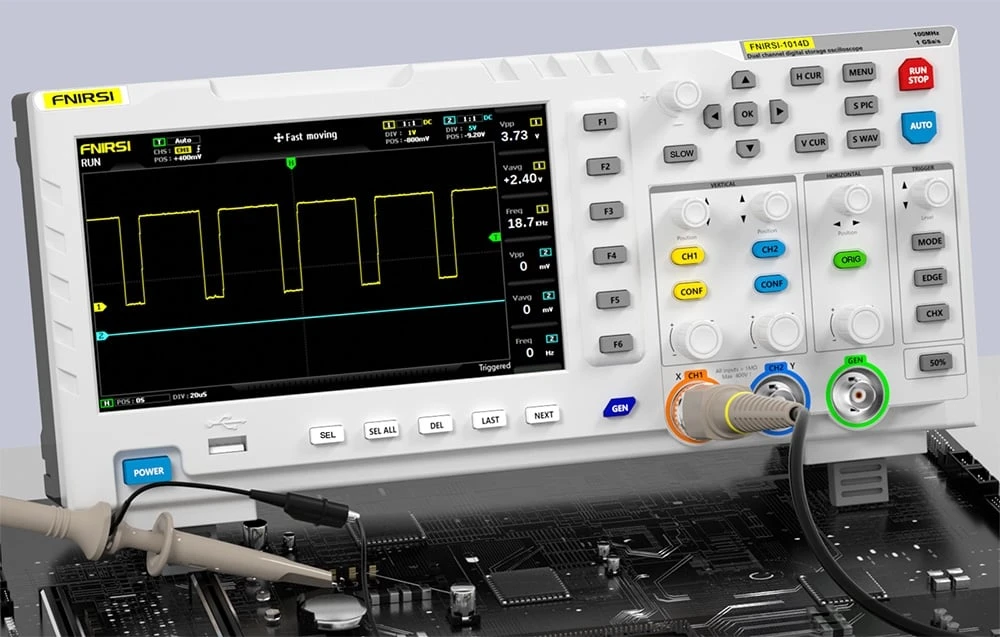

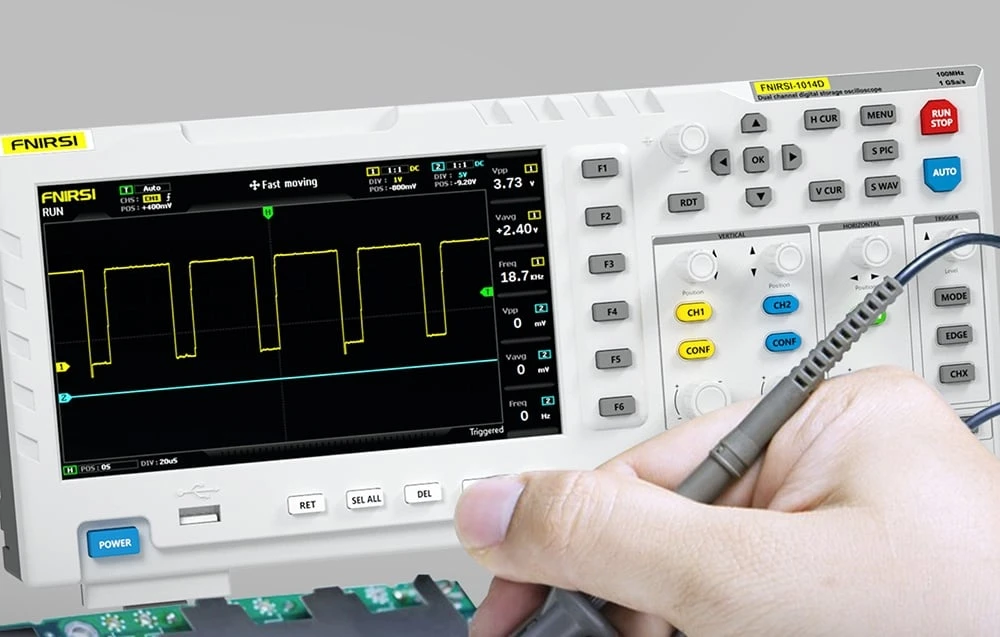

Didelis 1 GSa/s diskretizavimo dažnis ir 100 MHz pralaidumas leidžia atlikti išsamią analoginių ir skaitmeninių signalų analizę. Tai leidžia įrenginiui užfiksuoti net trumpalaikius bangos formos anomalijas. Trigerio režimai apima automatinį, vieno ir normalaus režimus, leidžiančius įrenginiui užfiksuoti tiek trukdžių impulsus, tiek įprastus analoginius signalus, tokius kaip sinusoidai.

Įmontuotas DDS generatorius

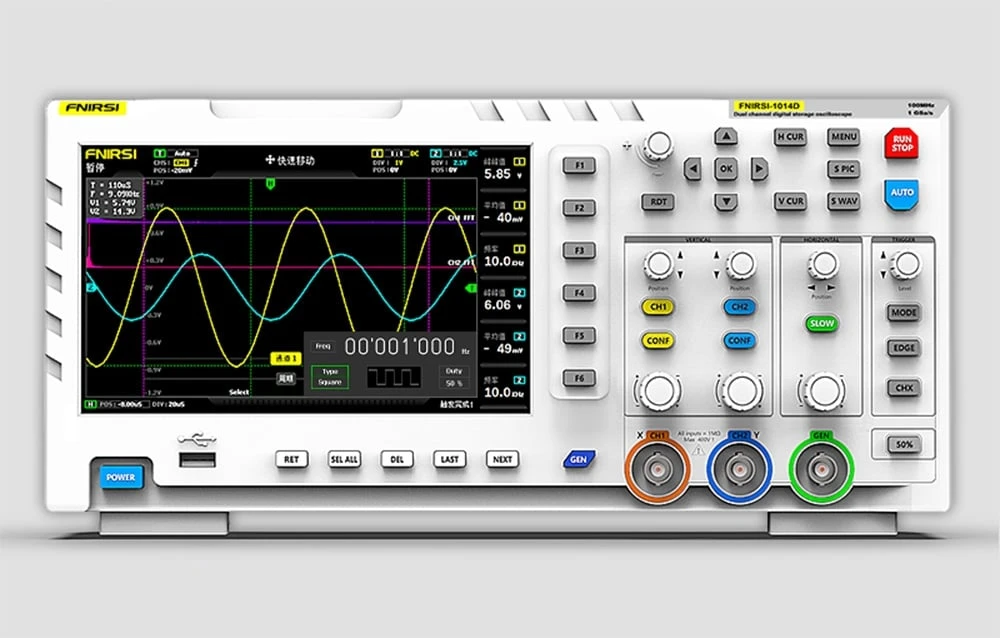

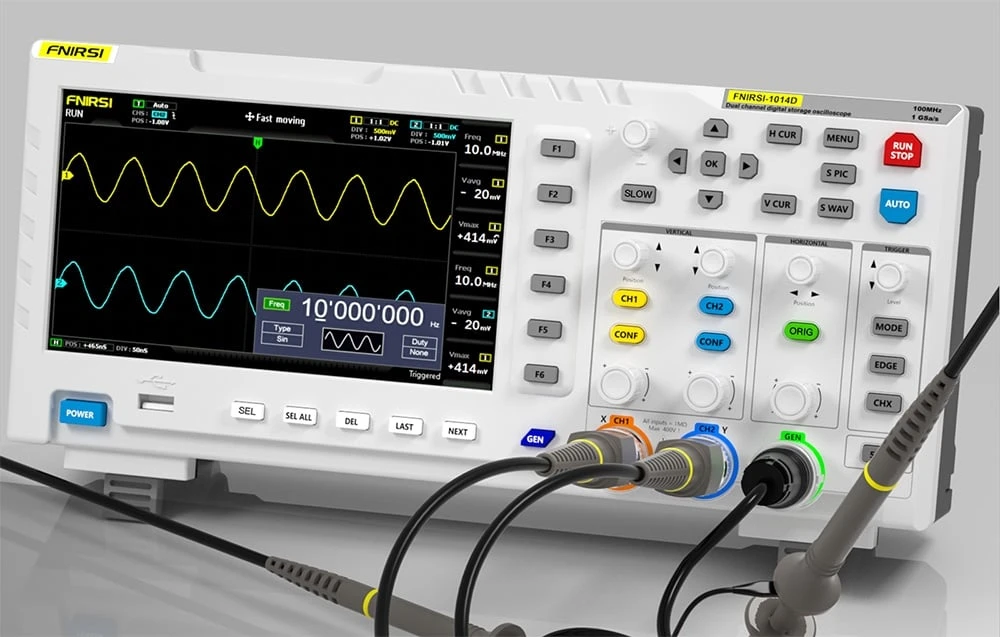

Integruotas DDS signalų generatorius palaiko 14 standartinių bangų formų (įskaitant sinusinę, stačiakampę, pjūklo dantų, trikampę) su tiksliu dažnio reguliavimu 1 Hz žingsniais. Naudojamas sprendimas leidžia generuoti signalus su tiksliais parametrais testavimui ir modeliavimui. Išėjimo dažnių diapazonas siekia iki 10 MHz (sinusinės bangos atveju), o tai leidžia testuoti įvairias elektronines ir signalines grandines.

Bangos formos fiksavimo funkcija

Funkcija „užfiksuoti išvestį“ leidžia išsaugoti dalį arba visą faktinę osciloskopo bangos formą kaip generatoriaus išėjimo signalą. Galimybė išsaugoti iki 1000 pasirinktinių signalų padidina testavimo ir analizės lankstumą. Šis sprendimas skiria FNIRSI 1014D nuo klasikinių savavališkų generatorių, kurie remiasi tik rankiniu signalo reguliavimu.

Apsauga nuo viršįtampių

Integruotas aukštos įtampos apsaugos modulis leidžia įrenginiui saugiai matuoti iki 400 V signalus (su x10 zondu), sumažindamas įrenginio pažeidimo riziką atliekant matavimus sistemose, maitinamose iš elektros tinklo. Apsaugos funkcija veikia automatiškai, todėl atsitiktinis zondo naudojimas neperjungiant į x10 režimą nekelia pavojaus įrangai sugesti.

Aiškiai įskaitomas ekranas

7 colių TFT spalvotas ekranas su 800x480 pikselių raiška užtikrina aiškų bangų formų vaizdą. Automatinis režimas ir intuityvi sąsaja leidžia greitai gauti signalo vaizdą be rankinio reguliavimo. Dėl išmanaus aptikimo algoritmo įrenginys automatiškai reguliuoja suveikimo lygį net bangų formoms su keliais nuolydžiais arba vadinamąja negyva zona. Toks sprendimas taupo laiką ir padeda išvengti interpretavimo klaidų. Oscilloskopas savo 1 GB vidinėje atmintyje gali saugoti iki 1000 ekrano kopijų ir 1000 bangų formų. Duomenis galima peržiūrėti kaip miniatiūras, o tai palengvina greitą peržiūrą ir pasirinkimą. Sąsaja leidžia vartotojams priartinti, ištrinti ir eksportuoti įrašus neišeinant iš peržiūros režimo.

Signalų analizės funkcijos

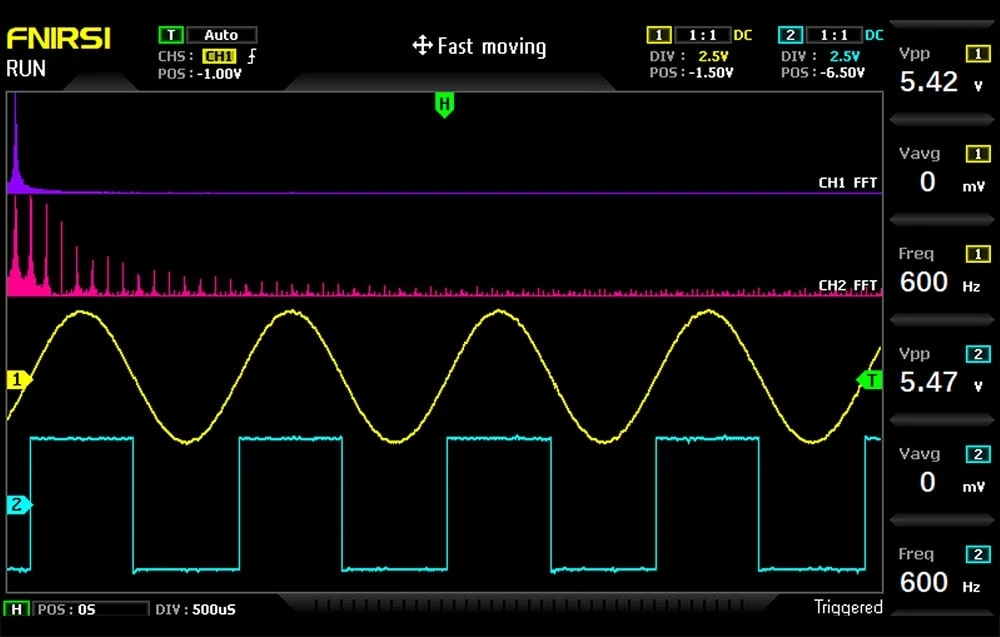

Integruota FFT funkcija ir XY bangos formos rodymo režimas leidžia analizuoti harmonikas ir palyginti dviejų signalų amplitudes bei fazės poslinkius. Tai naudingi įrankiai diagnozuojant elektronines grandines. Be to, rankinis žymeklio matavimo režimas leidžia nuskaityti didžiausią vertę ir dažnį nereikalaujant perskaičiuoti skalės, o tai padidina analizės tikslumą net ir iškraipytose bangos formose. Įrenginys naudoja specialų algoritmą rinkimo signalui dekoduoti, pašalindamas klaidingų rodmenų problemą, kurią sukelia mechanizmo oksidacija ar susidėvėjimas. Net ir pažeidus kodavimo įrenginį, osciloskopas veikia tinkamai.

Įskaičiuota:

• FNIRSI 1014D 2 viename osciloskopas
• 2 x 100 MHz zondai
• USB įkroviklis
• Vartotojo vadovas
