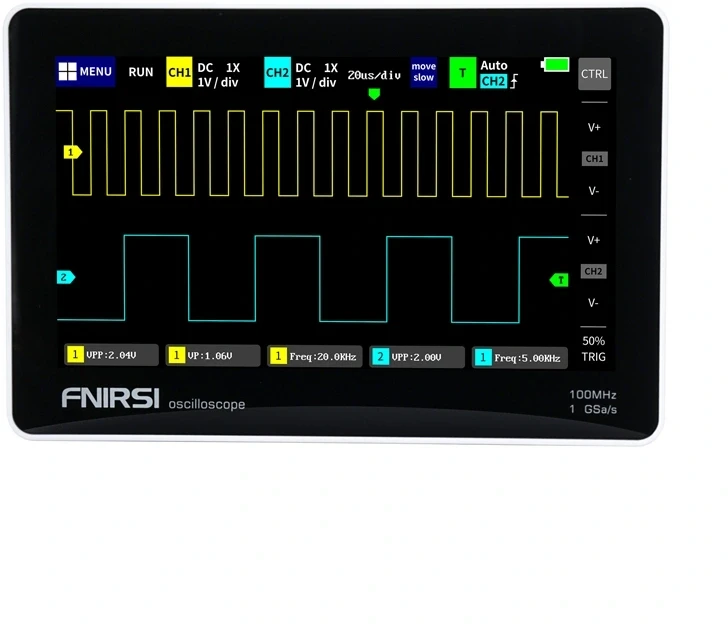

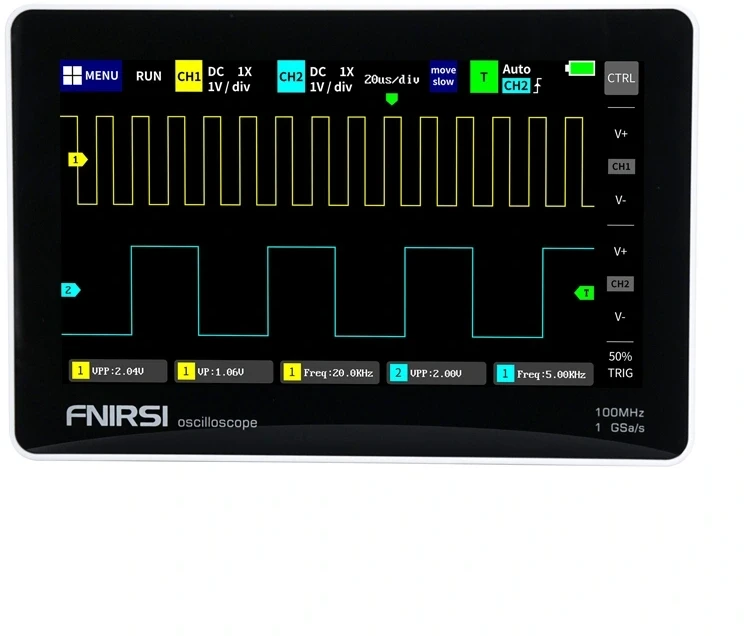

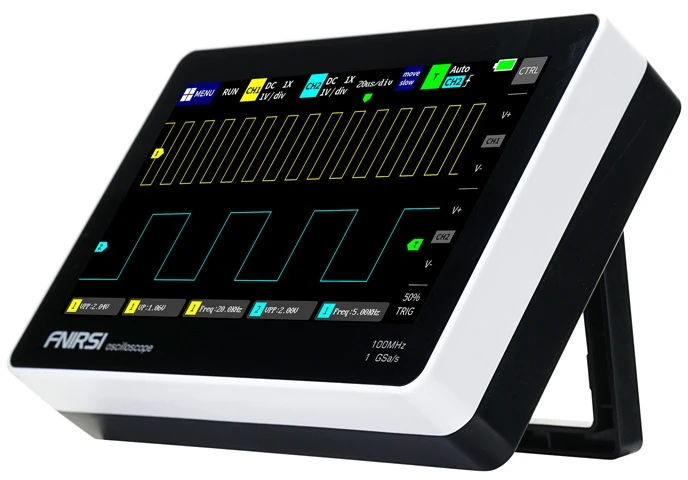

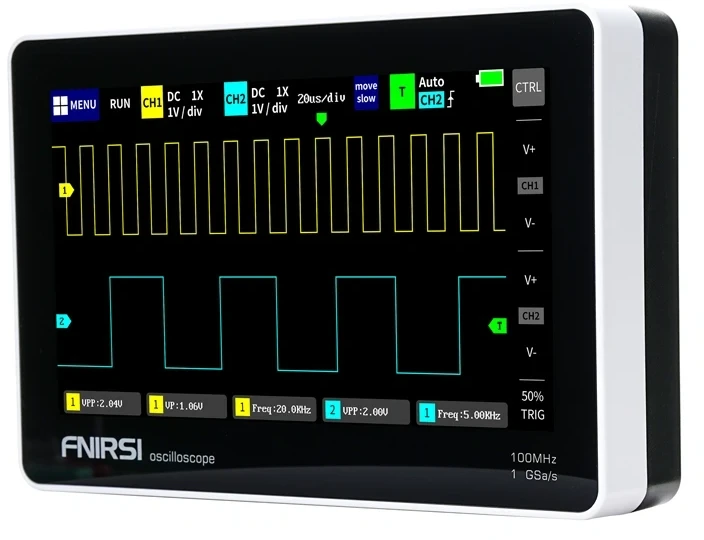

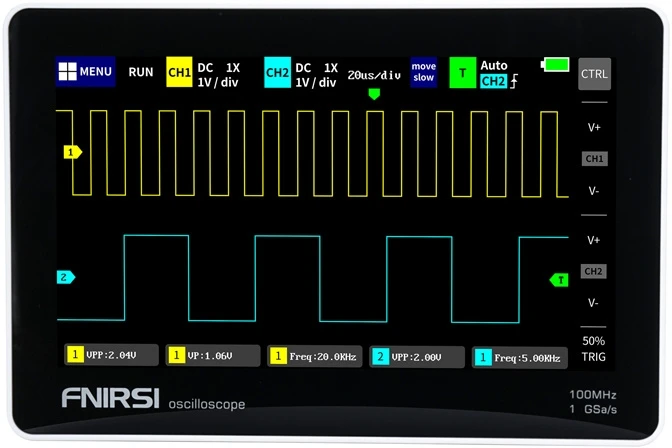

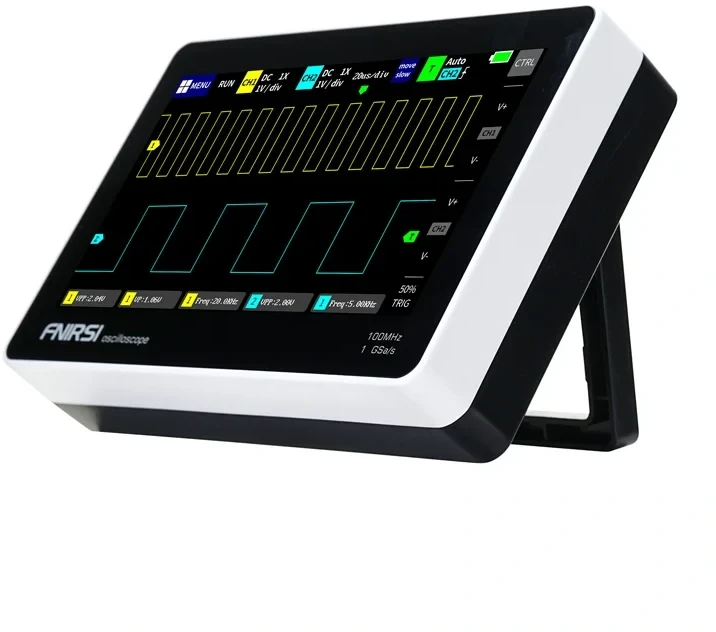

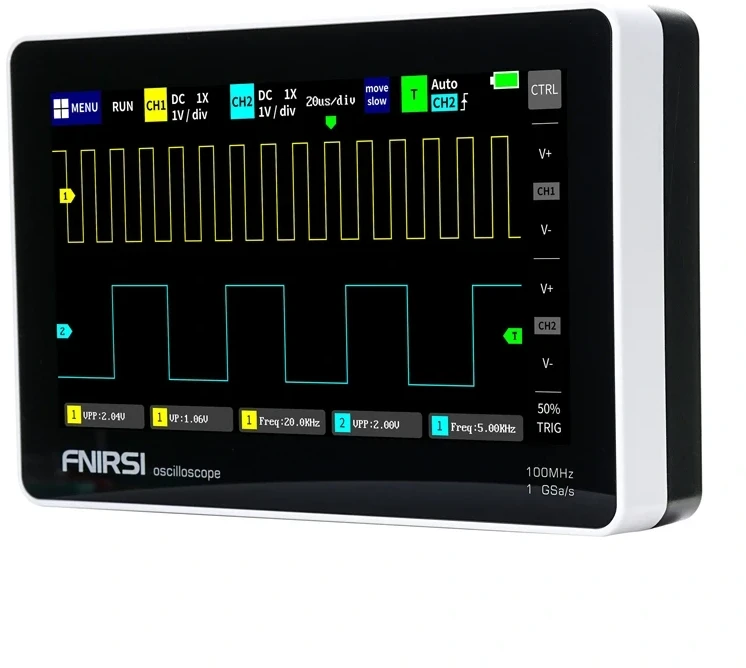

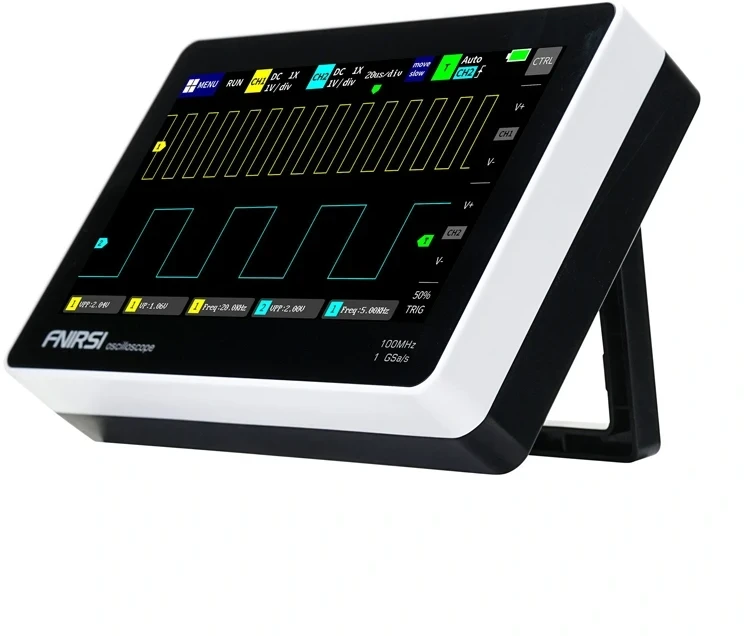

FNIRSI 1013D 7 colių nešiojamas planšetinis osciloskopas

FNIRSI 1013D 7 colių nešiojamas planšetinis osciloskopas

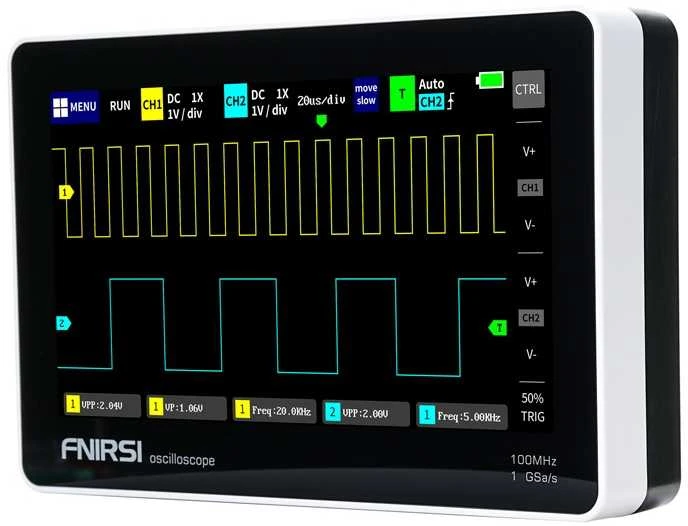

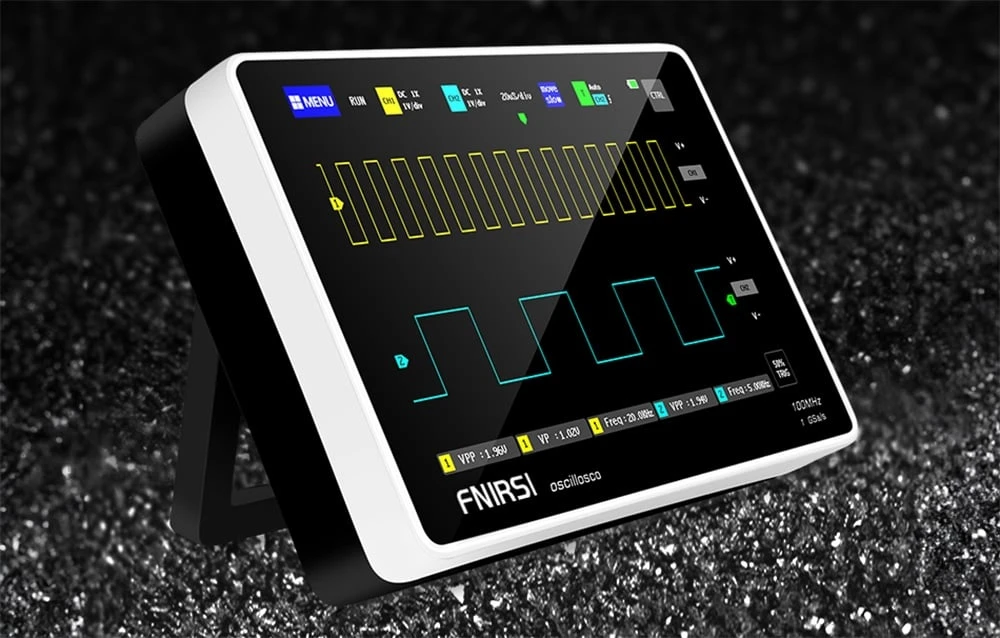

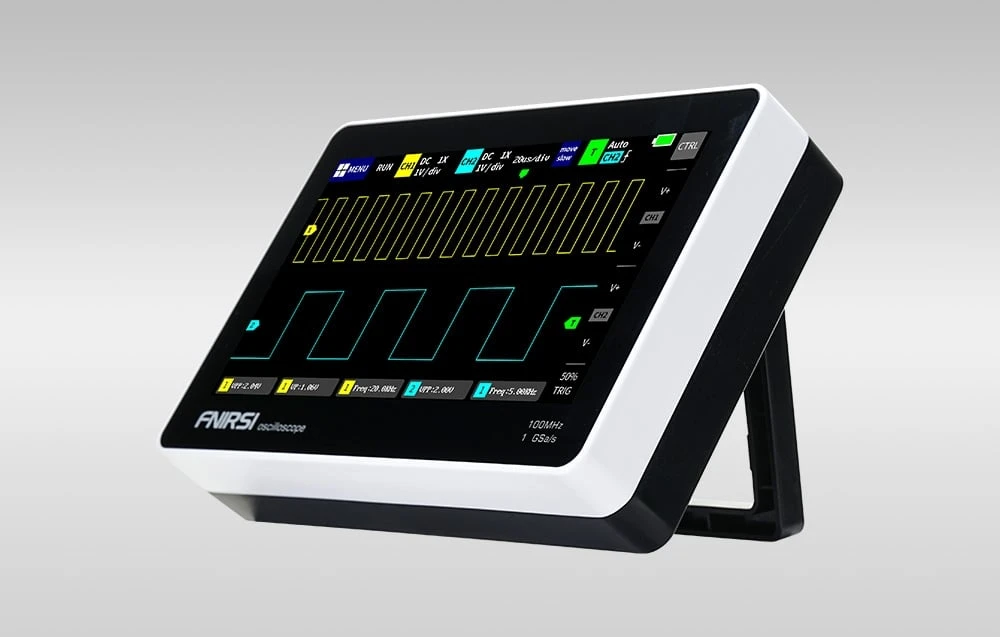

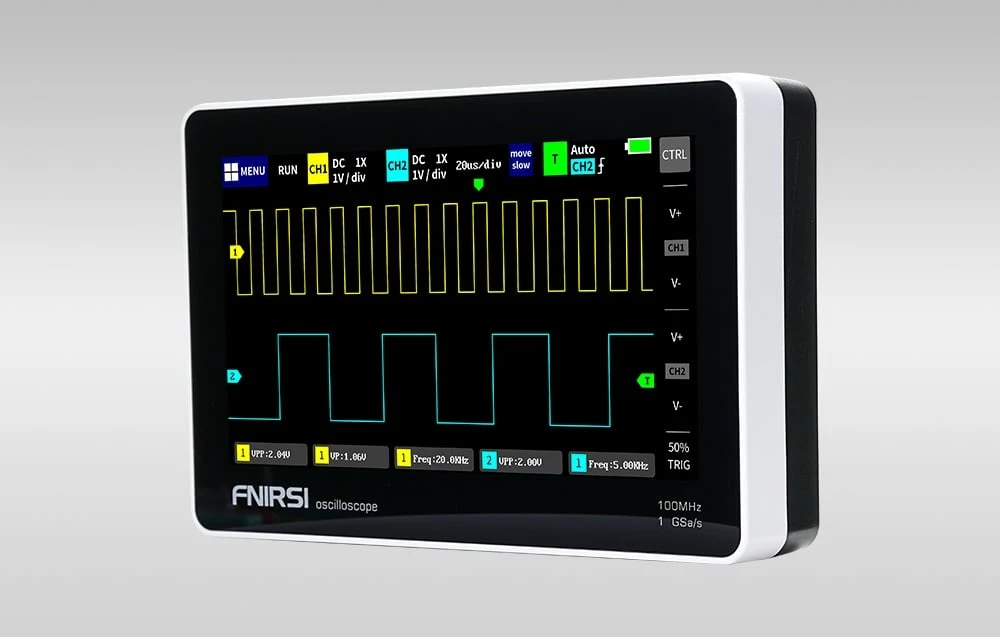

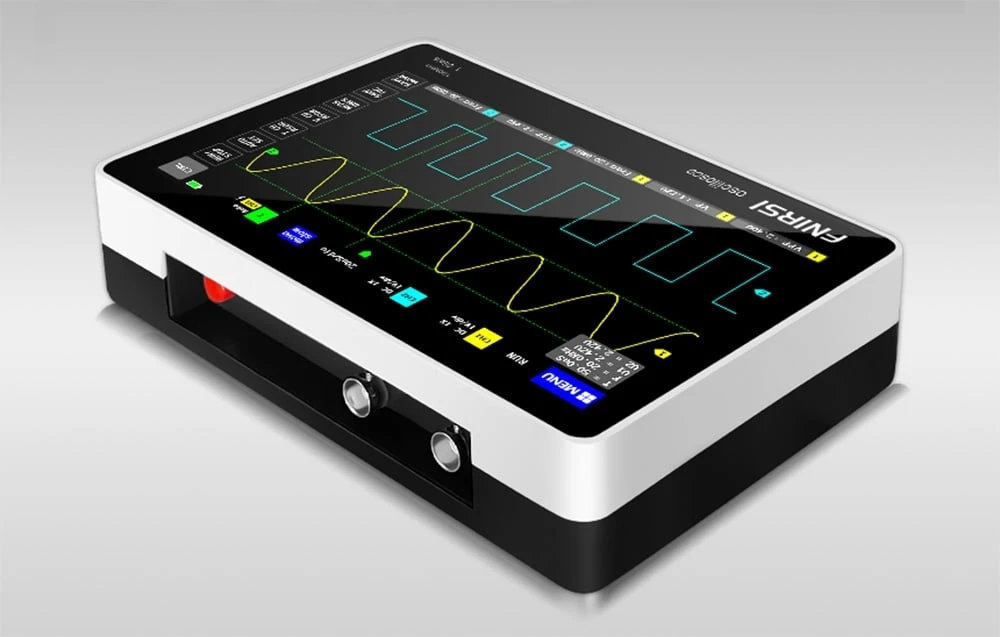

Nešiojamasis osciloskopas FNIRSI 1013D su 7 colių jutikliniu ekranu, 2 matavimo kanalais, 100 MHz pralaidumu ir 1 GSa/s diskretizavimo dažniu leidžia tiksliai analizuoti signalus serviso, dirbtuvių ir elektroninių prietaisų projektavime. Įrenginys aprūpintas lengvai įskaitomu 800x480 TFT ekranu, automatiniu vieno mygtuko signalo reguliavimu ir bangos formos įrašymo funkcija, leidžiančia patogiai ir greitai atlikti matavimus bet kur. Palaikymas analoginiam ir skaitmeniniam signalų analizei leidžia jį naudoti įrangos serviso ir „pasidaryk pats“ reikmėms. Įmontuota 6000 mAh ličio baterija leidžia įrenginiui veikti apie 4 valandas.

Skaidrus jutiklinis ekranas

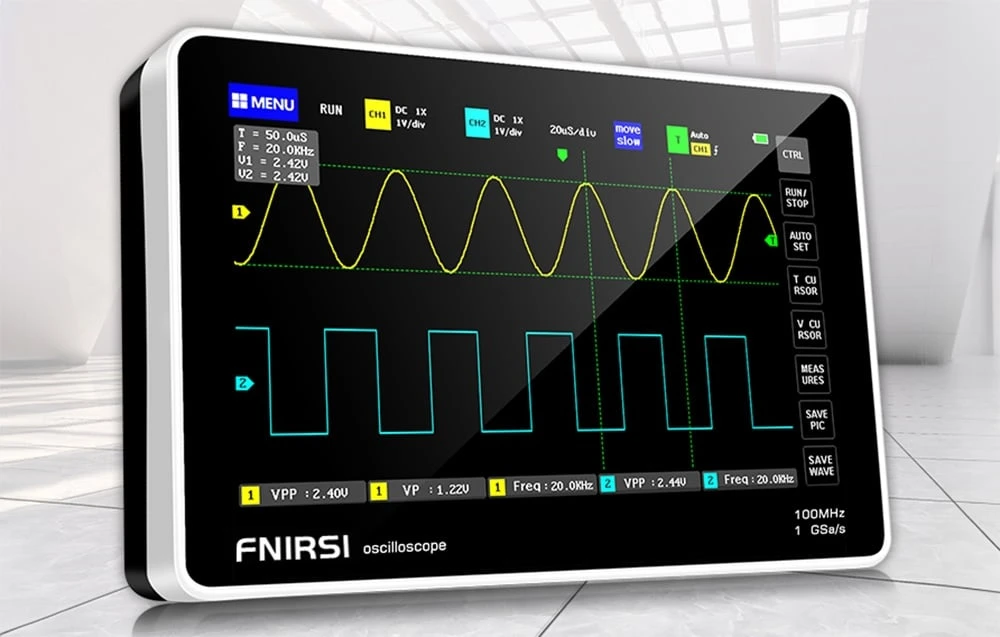

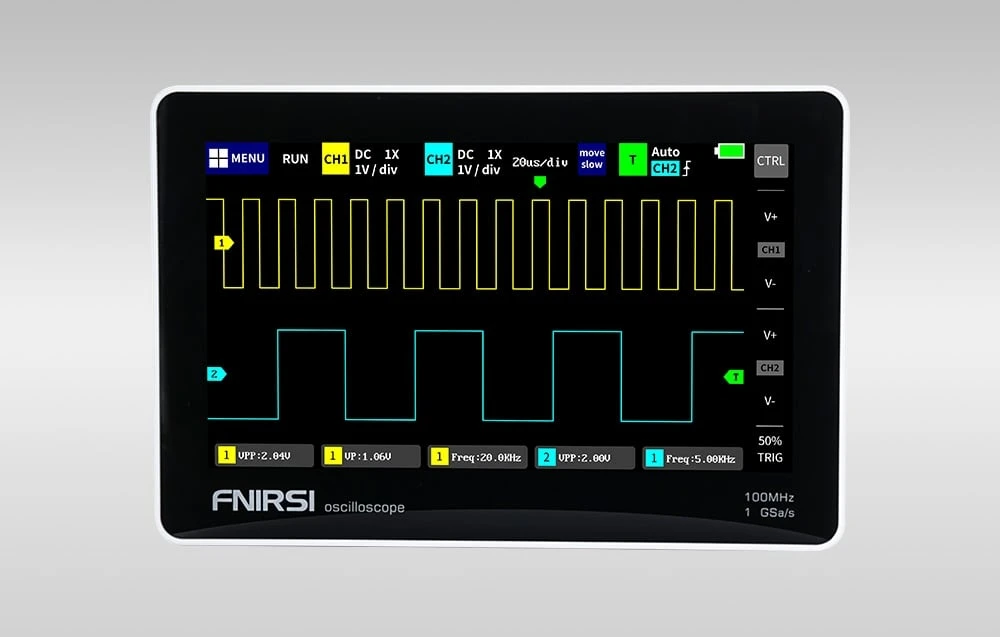

„FNIRSI 1013D“ turi 7 colių TFT LCD ekraną su 800x480 skiriamąja geba, užtikrinantį didelį ryškumą, kontrastą ir tikslų bangų formos atkūrimą. Jutiklinis ekrano valdymas leidžia greitai priartinti, panoraminti vaizdą ir keisti matavimo parametrus, pagreitinant darbą nenaudojant fizinių mygtukų. Ekranas pagamintas naudojant talpinę technologiją, žinomą iš šiuolaikinių išmaniųjų telefonų, kuri užtikrina sklandų veikimą ir jokių vėlavimų keičiant nustatymus. Žymeklio matavimo funkcija leidžia tiksliai nuskaityti signalo amplitudę, periodą ir dažnį, nereikalaujant konvertuoti vienetų iš ekrano tinklelio, o tai ypač naudinga su iškraipytais signalais arba stačiakampėmis bangų formomis su triukšmu.

Du matavimo kanalai

Įrenginys turi du matavimo kanalus, kurių įėjimo varža yra 1 MΩ, kurie leidžia vienu metu analizuoti du signalus, todėl lengviau palyginti stiprintuvo grandinių, keitiklių įėjimą ir išėjimą arba atlikti PWM signalo analizę. Tai leidžia jo taikymo sritį gerokai išplėsti, palyginti su vieno kanalo modeliais. Taip pat galite atlikti Lissajous diagramų analizę XY režimu, kuris leidžia nustatyti dažnį, amplitudę ir fazės poslinkį tarp dviejų signalų grupių.

Automatinis signalo reguliavimas

Vieno mygtuko automatinio reguliavimo funkcija leidžia akimirksniu reguliuoti signalo matavimo parametrus be rankinio kalibravimo. Dėl to FNIRSI 1013D gali pakoreguoti 1 Vpp signalo nustatymus per 1 sekundę, taupydamas laiką ir didindamas darbo efektyvumą. Integruotas neraiškiosios logikos algoritmas užtikrina didelį tikslumą ir automatiškai perkelia signalą į ekrano centrą, todėl analizė yra daug lengvesnė.

Apsauga nuo pažeidimų

Oscilloskopas naudoja įmontuotus viršįtampių apsaugos modulius iki 400 V, kad būtų išvengta atsitiktinio įrenginio pažeidimo matuojant aukštos įtampos signalus, net jei zondas nenustatytas į 10X režimą. Tai leidžia saugiai išbandyti maitinimo ir aukštos įtampos grandines.

Duomenų saugojimas ir eksportavimas

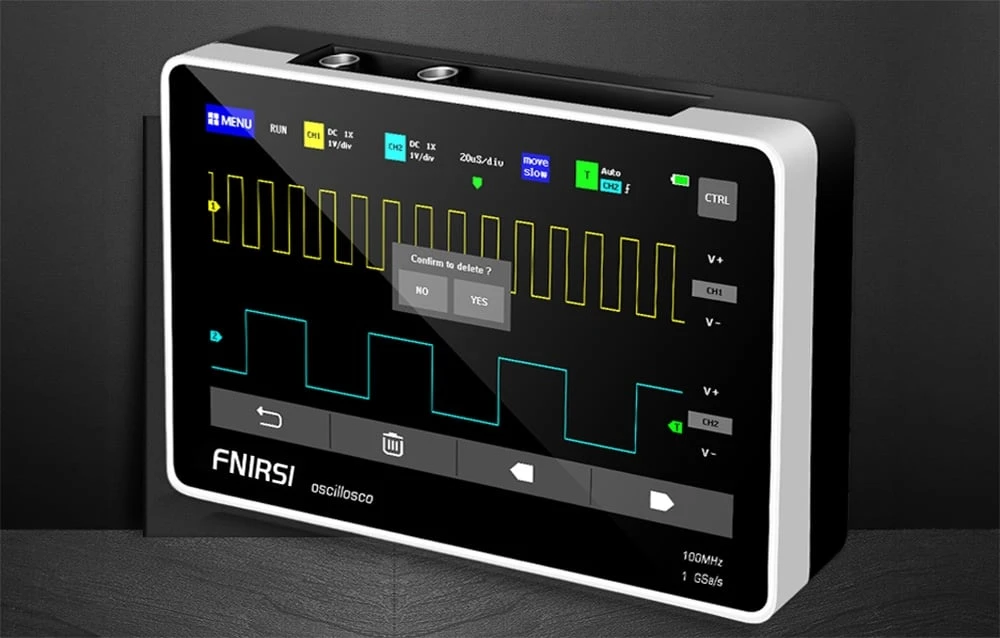

„FNIRSI 1013D“ siūlo 1 GB vidinę atmintį, kurioje galima saugoti iki 1000 vaizdų ir 1000 bangų formų rinkinių. Tai leidžia greitai išsaugoti matavimo rezultatus vienu spustelėjimu ir eksportuoti juos per USB į kompiuterį tolesnei analizei. Bangų formų tvarkyklės funkcija leidžia peržiūrėti išsaugotų bangų formų miniatiūras, jas priartinti, ištrinti ir analizuoti naudojant žymeklį tiesiai įrenginyje – panašiai kaip išmaniojo telefono galerijoje, todėl duomenis valdyti yra dar patogiau.

Išplėstinės paleidimo funkcijos

Oscilloskopas siūlo visą suveikimo režimų rinkinį – automatinį, pavienį ir įprastą. Šis išdėstymas leidžia išbandyti staigius impulsinius uždegimo signalus, IR nuotolinio valdymo pulto signalus arba sinusoidės signalus, priklausomai nuo pasirinkto režimo, todėl prietaisas yra universalus diagnostikos įrankis. Taip pat galite nustatyti suveikimo kraštą (kylantį/krentantį) ir suveikimo kanalą, o tai leidžia tiksliai užfiksuoti jus dominančius signalo fragmentus.

Įskaičiuota:

• Nešiojamas jutiklinio ekrano osciloskopas FNIRSI 1013D
• Zondas (100 MHz) x2
• USB įkroviklis
• Naudotojo vadovas
