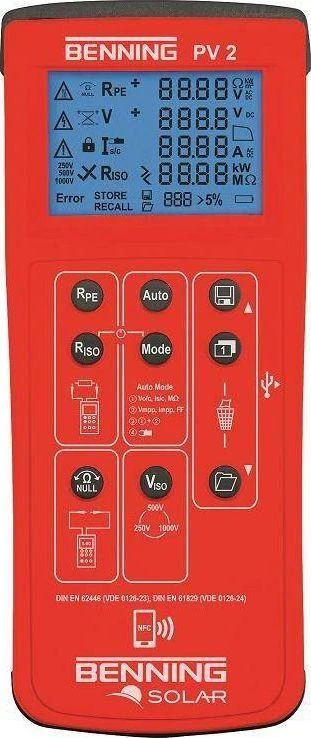

Benning matuoklis fotovoltiniam įrenginiui BENNING PV 2

Fotovoltinis skaitiklis BG050422 Paprastas valdymas – pasirinkimas klavišais Greitas – patikrinimas per kelias sekundes Saugus prijungimas – matavimas net jei fotovoltinė sistema tiekia energiją Bandymas pagal VDE 0126-23 (DIN EN 62446) Svarbiausios fotovoltinio skaitiklio savybės: Aiškus ir nedviprasmiškas visų matavimo rezultatų rodymas Saugus matavimo prijungimas net jei fotovoltinė sistema tiekia energiją Automatinės bandymo procedūros kreivės matavimui su RISO bandymu arba be jo Uo/c, Umpp, Is/c, Impp, užpildymo koeficiento (FF) ir RISO indikacija su „PASS/FAIL“ indikacija Izoliacijos matavimas esant 250 V, 500 V ir 1000 V bandymo įtampai Izoliacijos varžos matavimas su 4 mm bandymo laidais, skirtais PV kabeliams ir kt. išbandyti Automatinė bandymo procedūra (atvirosios grandinės įtampa 1000 V nuolatinė srovė, trumpojo jungimo srovė 15 A nuolatinė srovė, izoliacijos varža) Automatinis įtampos poliškumo rodymas su garsiniu/vizualiniu atvirkštinio poliškumo įspėjimu Matavimo verčių atmintis 999 rodmenims (PV stygos) USB sąsaja ir BENNING SOLAR atsisiuntimo programinė įranga Duomenų kaupiklis išmatuotoms vertėms atsisiųsti CSV formatu (pasirinktinai) su integruotu realaus laiko laikrodžiu, kuris automatiškai prideda datos / laiko žymą prie kiekvieno proceso radijo ryšys su pasirenkamu „BENNING SUN 2“ saulės spinduliuotės ir temperatūros matavimo įrenginiu matavimo rezultatas su informacija „išlaikyta / neišlaikyta“ tiesioginis ryšys su visais standartiniais fotovoltiniais moduliais per MC4 arba „Sunclix“ jungtis LCD ekranas su foniniu apšvietimu automatinis išsijungimas (individualiai nustatomas nuo 1 iki 10 minučių) – bandymai gali būti taikomi FV moduliams, FV stygoms arba visai FV sistemai. Papildoma „BENNING SOLAR Manager“ kompiuterinė programinė įranga (prekės nr. 050423) bandymų ataskaitoms kurti ir funkcijoms dokumentuoti Nemokama „BENNING PV Link“ programėlė (reikalingas „Android“ įrenginys su NFC funkcija) Fotovoltinis matavimo prietaisas – funkcijos Apsauginio laidininko varžos matavimas naudojant 200 mA bandymo srovę Fotovoltinių modulių arba stygų atvirosios grandinės įtampos (Uo/c) matavimas iki 1000 V nuolatinės srovės Trumpojo jungimo srovės (Is/c) matavimas vidinėje grandinėje iki 15 A nuolatinės srovės, nekeliant jokio pavojaus vartotojui Izoliacijos varžos tarp trumpai sujungtų nuolatinės srovės laidininkų (+/-) ir žemės matavimas reguliuojama bandymo įtampa (250 V, 500 V, 1000 V) Atskiras dviejų polių izoliacijos varžos matavimas su 4 mm matavimo laidu iki 300 MΩ Srovės ir įtampos charakteristikos (IV) ir galios charakteristikos (PV) matavimas Įtampos (Umpp), srovės (Impp) rodymas maksimalios galios (mpp) ir užpildymo koeficiento (FF) taške Funkcinis bandymas matuojant srovę iki 40 A AC/DC (naudojant BENNING CC 3 spaustuvų adapterį, prekės nr. 044038) BENNING PV 2 gali gauti išmatuotas vertes (saulės spinduliuotę, fotovoltinio modulio temperatūrą / aplinkos temperatūrą ir laiko žymą / datą) iš BENNING SUN 2 matavimo prietaiso (pasirinktinai, prekės nr. 050420) radijo ryšiu Techniniai skaitiklio parametrai Ekranas Grafikas Apsauginio laidininko varža Rpe 0,05Ω - 199Ω Bandymo srovė ±200 mADC Atvirosios grandinės įtampa (Uo/c) 5V - 1000Vdc Trumpojo jungimo srovė (Is/c) 0,35A - 15Adc Saulės spinduliuotė 100 W / m² - 1250 W / m² Bandymo įtampa 250 V, 500 V, 1000 VDC Izoliacijos varža 0,05 MΩ - 300 MΩ Matavimas AUTO 1 +/-, Uo/c, Is/c, Riso Matavimas AUTO 2 Charakteristika (IV, PV) Matavimas AUTO 3 Matavimas 1 + 2 Gijų nuolatinė srovė / kintamoji srovė 0,1 A - 40 AAC/DC (naudojant BENNING CC 3) Saulės spinduliuotė 100 W/m² - 1250 W/m² (naudojant BENNING SUN 2) Fotovoltinio modulio temperatūra / aplinkos temperatūra - 30 °C - + 125 °C (naudojant BENNING SUN 2) Įtampa 30 V - 440 V AC/DC Matuojamų verčių atmintis 999 duomenų įrašai Sąsaja USB / radijas / NFC Tiekimo apimtis Dėklas, bandymo laidai, krokodilo spaustukai, MC4 ir „Sunclix“ bandymo laidai, baterijos, USB kabelis, CD-ROM su atsisiunčiama programine įranga, kalibravimo sertifikatas Index 50422. „Benning Meters“. „Benning“ yra Vokietijos fotovoltinių skaitiklių ir diagnostikos įrangos gamintojas. Platus jų asortimentas atitinka daugelio pramonės šakų poreikius. „Benning“ gaminiai yra labai vertinami reiklių vartotojų.
