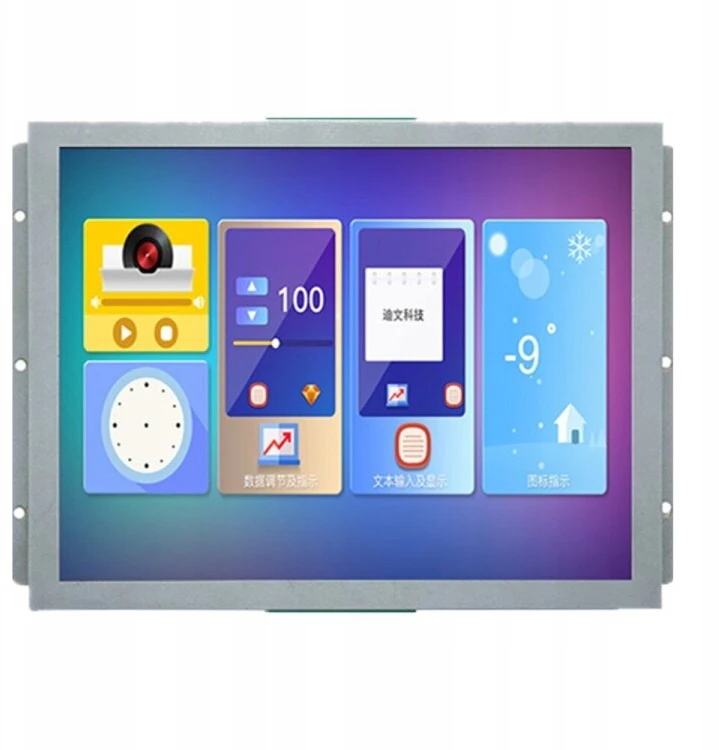

Monitorius Lcd 8" 800x600 jutiklinis skydelis Dwin Hmi Uart

Universalus HMI modulis su 8,0 "ekrano ir pasipriešinimo jutikliniu skydeliu.

funkcijos DMG80600L080_01WTR:

• Remiantis T5L, naudojant sistemą & nbsp; DGUS II/ TA
• 8,0 ", skiriamoji geba 800x600 pikselių, 16,7 m spalvos
• Ekrano sritis: & nbsp; 162,0 mm (w) × 121,5 mm (h)
• TN ekranas, peržiūros kampai: 70 °/70 °/50 °/70 ° (l/r/u/d)
• Pasipriešinimas Touch
• su grafiniu, dvigubu -core procesoriumi
• Ryškumas: 250Nit

️ & nbsp & nbsp; DGUS įrankis. Mes turime galimybę įkrauti paruoštą grafiką, sukurti mygtukus, diagramas, laukus įvesti duomenis ir kt. Tada mes perkeliame surinktus failus į SD atminties kortelę, iš kurios jie nukopijuojami į ekrano atmintį.

Paslauga iš mikrovaldiklio pusės sumažinama iki siuntimo ir anksčiau nustatytų duomenų rėmelių, naudojant sąsają & nbsp; UART .

⭐ Specifikacija DMG80600L080_01WTR

️ Sąsaja:

• Baudrate: 3150 ~ 3225600bps, & nbsp; Tipas 115200bps
• darbo režimas:

  UART2: n81 & nbsp; 3,3 V & amp; 5 V TTL/CMOS

  UART4: N81/E81/O81/N82 4 (Programos konfigūruojama) & nbsp; 3,3 V & amp; 5 V TTL/CMOS

• Vartotojo jungtys:

  - 8pin_2.0mm, greitis: 12kbyte/s

• atmintis & nbsp; Blykstė: „16MBytes“ ir „Flash“, grafikos, šriftų, garso failų. Įrašų skaičius viršija: 100 000
• Buzzer: & nbsp; 3V pasyvus, galia & lt; 1W
• SD kortelės sąsaja: & nbsp; FAT32, Duomenų atsisiuntimo greitis: 4MB/S
• PGT05 sąsaja: atnaujinti DGUS branduolį

️ Ekranas:

• Spalvų skaičius: 24 bitų 8r8g8b
• LCD tipas & nbsp; TN
• Žiūrėjimo kampai: 70 °/70 °/50 °/70 ° (l/r/u/d)
• Ekrano sritis 162,0 mm (w) × 121,5 mm (h)
• skiriamoji geba 800 × 600
• Foninis apšvietimas ir Nbsp; LED
• Ryškumas: & nbsp; & nbsp; 250Nit

️ jutiklinis skydelis:

• Tipas: & nbsp; Rtp (pasipriešinimas & nbsp; jutiklinis skydelis)
• Struktūra: & nbsp; Ito Film + Ito Glass
• jutiklinis režimas: palaiko prisilietimą ir tempimą
• Paviršiaus kietumas: 3h
• Šviesos pralaidumas: Daugiau nei 80%

️ maitinimo šaltinis:

• Galios įtampa: 6 ~ 15v, & nbsp; Paprastai 12v
• Dabartinis suvartojimas su foniniu apšvietimu: & nbsp; vcc = +12v, 200mA
• Dabartinis suvartojimas su paryškinimu: & nbsp; Vcc = +12v, 80MA

Į rinkinį apima:

• DMG80600L080_01WTR LCD 8.0 "800x600 RISTING JUNST PANELIS DWIN HMI
