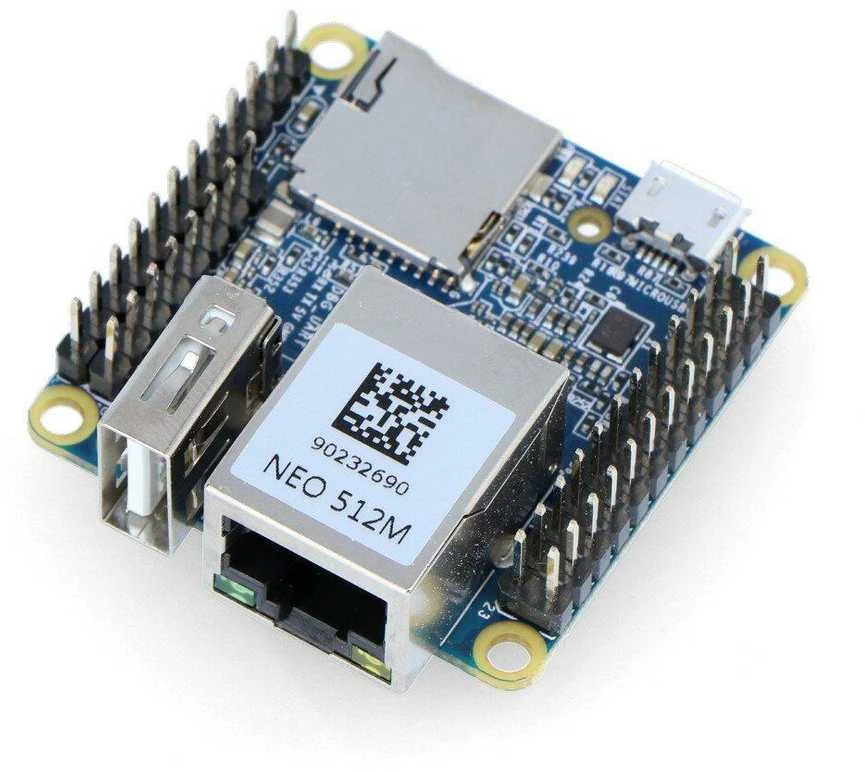

Miniatiūrinis NanoPi kompiuteris Neo v1.4 versijoje su Allwinner H3 keturių branduolių ARM Cortex-A7 1,2 GHz procesoriumi. Plokštėje yra 512 MB DDR3 RAM, įmontuotas Ethernet prievadas ir USB + 2x USB Host lizdas ant 2,54 mm kontaktų, 36 GPIO, microSD kortelės jungtis. Veikia su gamintojo u-boot ir UbuntuCore sistemomis. V1.4 versija turi 4 kontaktų garso sąsają, 2 kontaktų CVBS sąsają, palaiko IC galios valdymą ir turi skylutes aušintuvui montuoti.

Friendlyarm NanoPi NEO v1.4 - Allwinner H3 keturių branduolių 1.2GHz + 512MB RAM - su jungtimis aprašymas - Prekės nuotrauka

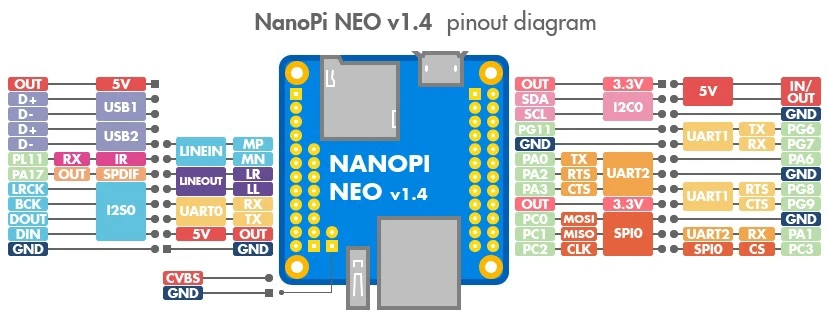

NanoPi Neo minikompiuterinis ryšys

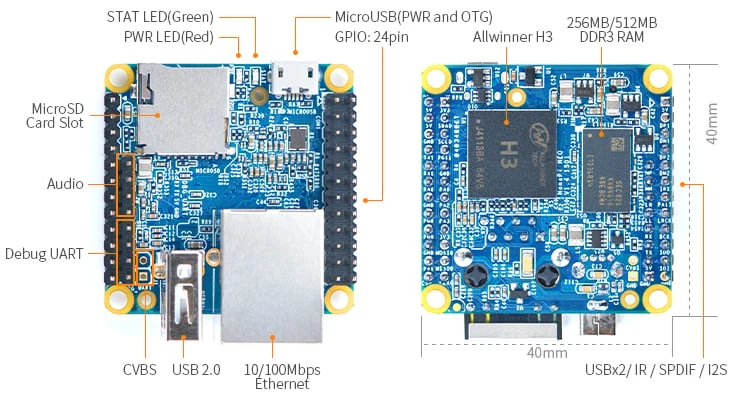

Minikompiuteris turi pagrindines ryšio sąsajas, kurias galima rasti PC klasės biuro kompiuteriuose. Be anksčiau minėtų garso ir vaizdo jungčių, vartotojas gali naudotis:

1x USB A + 2x USB Host jungtis ant 2,54 mm kontaktų, prie kurios galite prijungti, pvz., pelę, klaviatūrą, WiFi kortelę ar laikmeną. Jei paaiškėja, kad lizdų yra per mažai, galite padidinti jų skaičių naudodami išorinį USB HUB. Kaiščių sąsajas galima sujungti kabeliais.
Ethernet lizdas, t.y. galimybė tiesiogiai prisijungti prie LAN tinklo.
GPIO x 36 pin – bendrosios paskirties išėjimai/įėjimai, kuriais galima valdyti šviesos diodus, mygtukus, variklio valdiklius. Tai apima kaiščius, palaikančius šias sąsajas: I2C, SPI ir UART. Smeigtukus reikia lituoti patiems, mūsų parduotuvėje galima įsigyti auksinių segtukų juostelių su 2,54 mm žingsniu.
microSD lizdas – microSD atminties kortelės lizdas, kuriame galima įdiegti operacinę sistemą.

Friendlyarm NanoPi NEO v1.4 - Allwinner H3 keturių branduolių 1.2GHz + 512MB RAM - su jungtimis aprašymas - Prekės nuotrauka

NanoPi Neo maitinimo šaltinis

Sistema kaip maitinimo šaltinį naudoja microUSB jungtį. Gamintojas rekomenduoja, kad jungties įtampa būtų 5.0V, o naudojamo maitinimo šaltinio srovės efektyvumas – ne mažesnis kaip 2.0A. Mūsų pasiūlyme yra šiuos parametrus atitinkantys maitinimo šaltiniai.

Friendlyarm NanoPi NEO v1.4 - Allwinner H3 keturių branduolių 1.2GHz + 512MB RAM - su jungtimis aprašymas - Prekės nuotrauka
Specifikacijos:

Modelis: NanoPi Neo
Procesorius: Allwinner H3
Šerdis: keturių branduolių ARM Cortex A7
Sistemos: u-boot, UbuntuCore
Laikrodis: 1,2 GHz
Atmintis RAM: 512 MB
Atmintis: microSD kortelė
GPIO lizdas: 36 kontaktų jungtis
Maitinimas: 5V / 2A - microUSB
Matmenys: 40x40mm
USB: 1 x USB lizdas A, 2 x USB ant 2.54mm kaiščių
Tinklo sąsaja: Ethernet 10/100 Mbps
Vaizdo įrašas: -
Garsas: garso išvestis ir mikrofonas, ant GPIO jungties
Sąsaja: UART, SPI, I2C, GPIO, PWM
Derinimo priemonė: nuoseklusis prievadas 4 kontaktų / 2.54mm

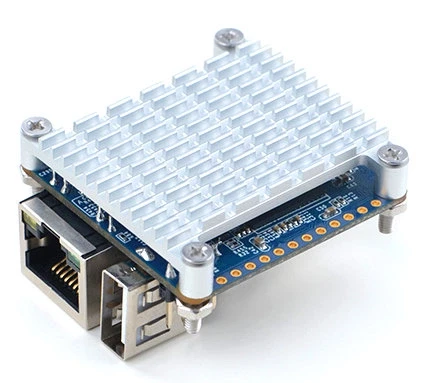

Papildomai: Integruotas šviesos diodas, CVBS 2 kontaktų sąsaja, palaiko IC galios valdymą, radiatorių tvirtinimo angos

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Friendlyarm
Modelis

AN-14633
Modelio pavadinimas

AN-14633

Gamintojas Friendlyarm

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias operacines sistemas palaiko šis miniatiūrinis kompiuteris?

NanoPi Neo v1.4 veikia su gamintojo teikiama u-boot bei UbuntuCore sistemomis. Įdiegti šias OS galite naudodami microSD kortelę. Šis minikompiuteris yra tinkamas įvairiems įterptiesiesiems projektams, kur reikalingas stabilus veikimas su šiomis platformomis.

2. Kaip galima valdyti papildomus įrenginius per GPIO sąsają?

Plokštė turi 36 bendrosios paskirties įėjimus/išėjimus (GPIO), įskaitant I2C, SPI ir UART palaikymą. Per juos galima prijungti ir valdyti šviesos diodus, mygtukus ar variklius. Kontaktus reikia patiems lituoti arba naudoti su 2,54 mm žingsniu atitinkančias segtukų juosteles.

3. Kokį maitinimo šaltinį reikia naudoti su šiuo įrenginiu?

Rekomenduojama naudoti 5V įtampos ir ne mažesnės kaip 2A srovės maitinimo šaltinį, kuris jungiamas per microUSB lizdą. Tinkamas adapteris užtikrins stabilų veikimą visoms plokštės funkcijoms. Maitinimo parametrai yra svarbūs, ypač prijungus daugiau periferijos.

4. Ar galima prijungti garso įrangą prie šios plokštės?

Taip, v1.4 versijoje yra 4 kontaktų garso sąsaja ant GPIO jungties, skirta garso išvesties ir mikrofono priėmimui. Taip pat yra 2 kontaktų CVBS sąsaja vaizdo perduodimui. Šios galimybės praplečia įrenginio pritaikymo sritį multimedijos projektams.

5. Kokie ryšio būdai yra integruoti į šį vieno plokštės kompiuterį?

Įrenginys turi integruotą 10/100 Mbps Ethernet prievadą tiesioginiam tinklo prijungimui. Be to, yra vienas USB A tipo lizdas ir du papildomi USB Host kontaktai, prie kurių galima prijungti WiFi adapterį, klaviatūrą ar kitus priedus.
