Altera Cyclone IV EP4CE6, kūrimo...

1. Koks FPGA lustas naudojamas šioje kūrimo plokštėje?

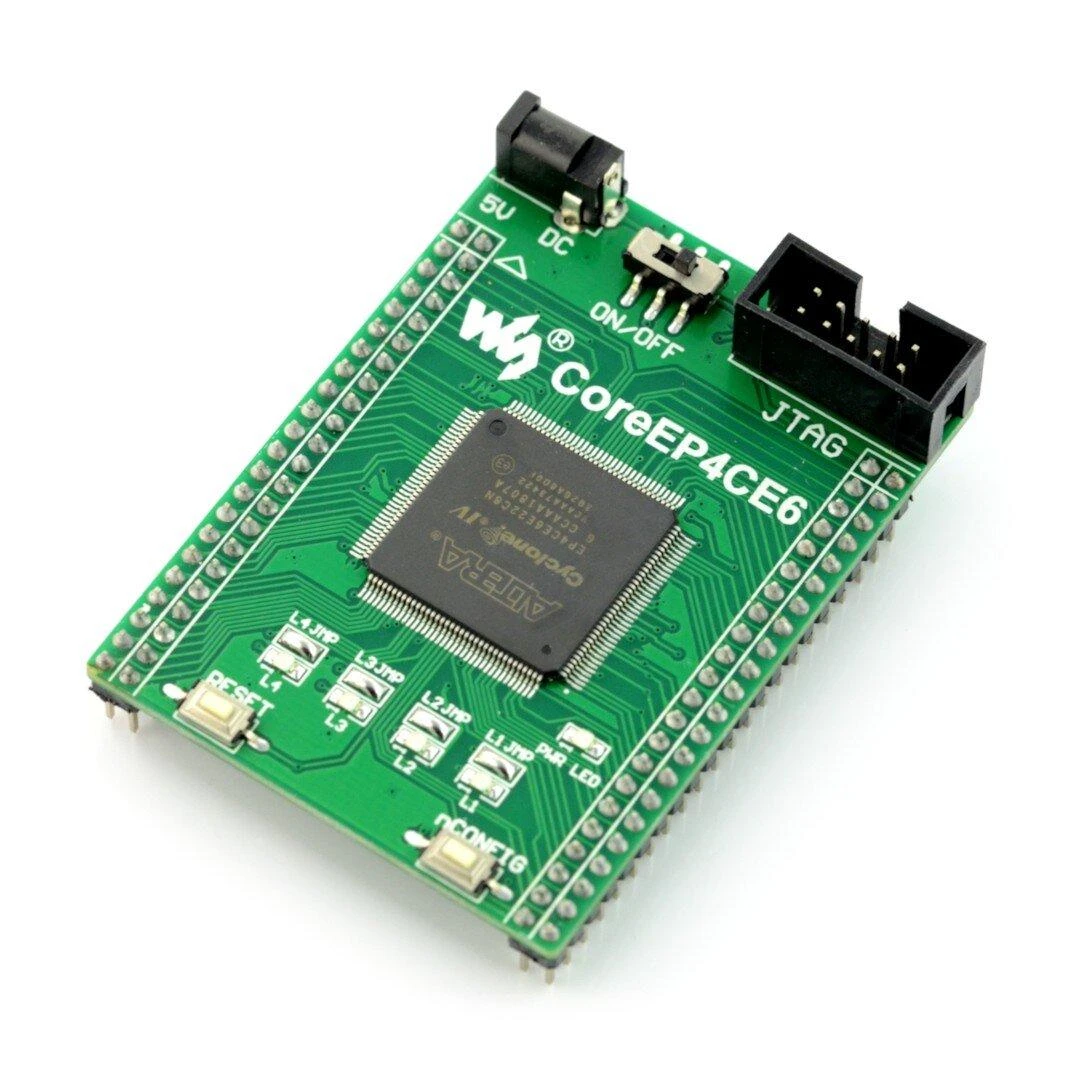

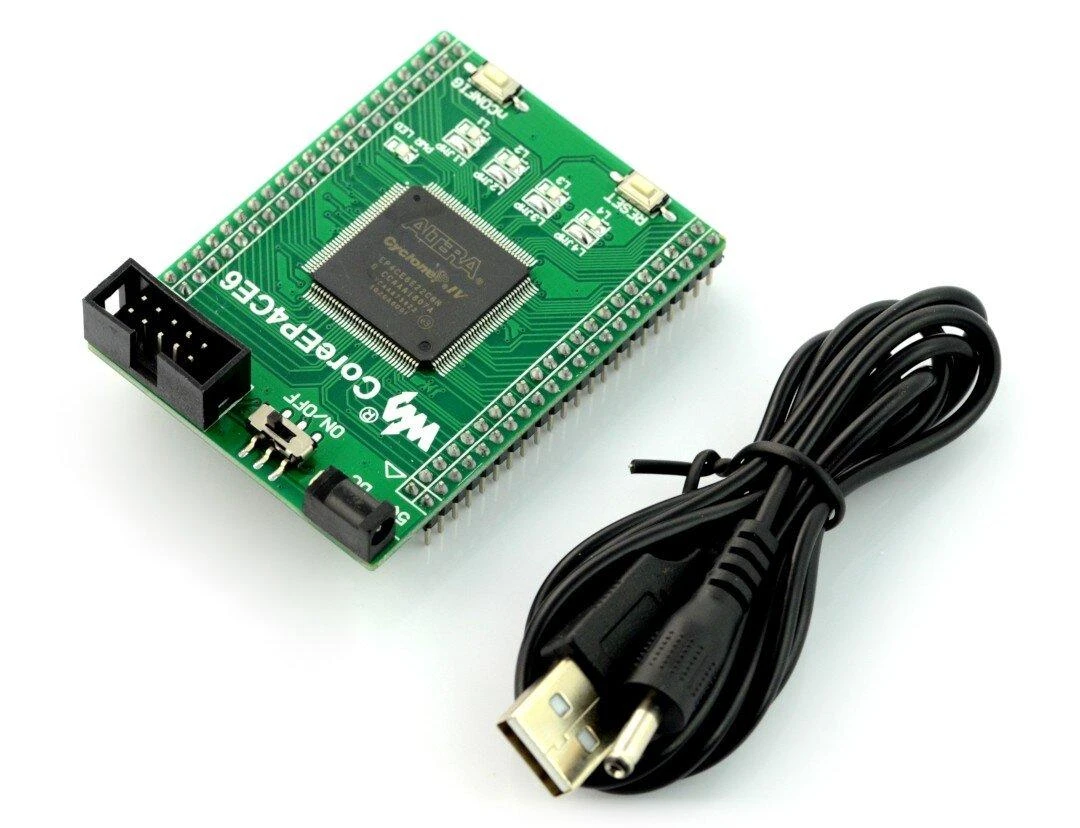

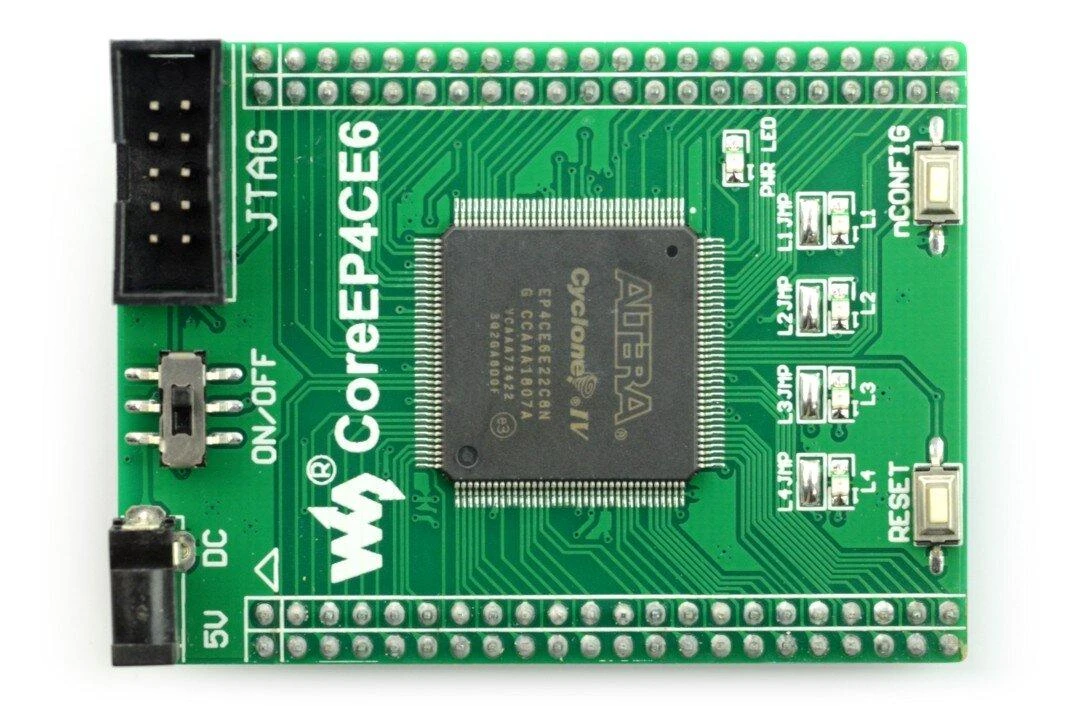

Šioje Waveshare plokštėje sumontuotas pagrindinis lustas yra Altera Cyclone IV EP4CE6E22C8N. Šis programavimo įrenginys yra QFP144 korpuse ir turi 80 vartotojui prieinamų įvesties/išvesties kaiščių, 270 kbps atminties bei du fazės kilpos generatorius, todėl puikiai tinka įvairiems prototipavimo projektams.

2. Kaip konfigūruojama ši FPGA plokštė?

Plokštės konfigūracija atliekama per standartinę JTAG sąsają, kuri dažniausiai naudojama programuojamiems loginiams įrenginiams. Tai leidžia įkelti sukurtą projektą tiesiai į FPGA lustą. Papildomai, maitinimas tiekiamas per 5 V nuolatinės srovės jungtį, o plokštėje yra integruotas įtampos reguliatorius.

3. Kokie periferiniai įrenginiai yra integruoti į šį modulį?

Modulyje integruoti keturi šviesos diodai ir du mygtukai, skirti tiesioginiam valdymui bei testavimui. Šie papildomi komponentai palengvina pradinį darbą su plokšte, nes leidžia kurti ir tikrinti paprastas programas nenaudojant išorinių priedų arba sudėtingos įrangos.

4. Kokie yra pagrindiniai techniniai parametrai šiam įrenginiui?

Pagrindiniai parametrai apima 50 MHz generatoriaus dažnį ir darbinę įtampą nuo 1,15 V iki 3,465 V. Visi vartotojo kaiščiai išvesti ant 2,54 mm terminalo rastro, o tai patogu jungiantis prie išorinių grandinių arba maketavimo lentos. Toks dizainas skatina eksperimentavimą.

5. Kam gali būti naudojamas šis prototipavimo rinkinys?

Šis rinkinys skirtas studijuoti ir mokytis programuojamos loginės schemos (FPGA) veikimo principų. Tai puikus įrankis studentams ar inžinieriams, norintiems praktiškai išmokti kurti skaitmenines sistemas. Plokštė tinka įvairiems elektronikos projektams, nuo paprastų loginių grandinių iki sudėtingesnių prototipų.
