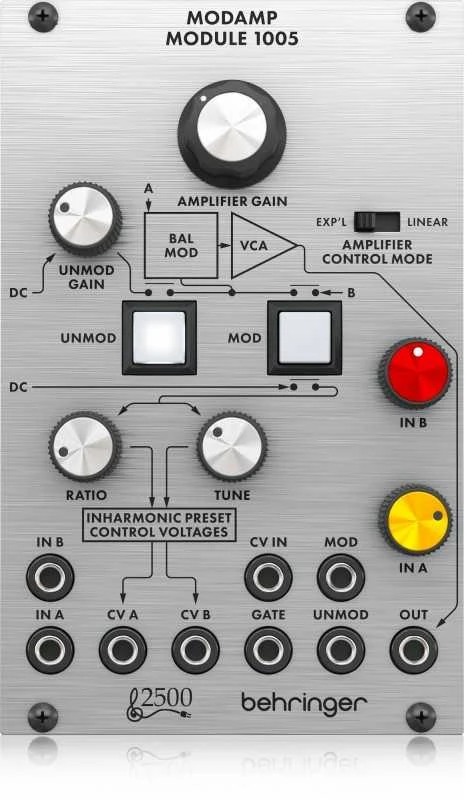

Behringer 1005 MODAMP MODULE

Behringer MODAMP MODULE 1005 legendarny ring modulator i moduł VCA serii 2500 eurorack Główne cechy Klasyczny analogowy moduł 1005 ModAmp z lat 70-tych Autentyczne odwzorowanie klasycznych obwodów z serii „2500” Składa się z dyskretnego symetrycznego modulatora i VCA Symetryczny modulator przyjmuje 2 sygnały wejściowe (DC do 20 kHz) i generuje sygnał wyjściowy będący zwielokrotnieniem tych dwóch sygnałów Tworzy złożone przebiegi z wewnętrznymi podtekstami harmonicznymi 2 precyzyjne wyjścia napięciowe sterują częstotliwością VCO, które są standardowo podłączone Modulacja jest aktywowana przez podświetlane przyciski Mod i Unmod W trybie Unmod sygnał na wejściu A przechodzi na wyjście bez żadnej modulacji, a poziom jest ustawiany za pomocą potencjometru Unmod Gain Modulacje można włączać i wyłączać za pomocą sygnałów wyzwalających lub bramek, które można podłączyć do modułu VCA przyjmuje sygnał wyjściowy z modulatora i modyfikuje poziom sygnału wyjściowego zgodnie z sumą regulacji wzmocnienia i zewnętrznych napięć sterujących 2 zewnętrzne sygnały sterujące VCA można tłumić za pomocą elementów sterujących na panelu przednim 2 tryby pracy VCA do wyboru, wykładniczy i liniowy Dane techniczne Eurorack: 16 HP, XX mA +12 V, XX mA -12 V. Specyfikacja Wejścia Wejścia A/B2x3,5mm gniazda TS, sprzężone DCImpedancja 50 k?, niesymetryczneMaksymalny poziom wejściowy 10V p-p Bramka1 x 3,5mm gniazdo TS, sprzężone DCImpedancja 80 k?, niesymetryczneMaksymalny poziom wejściowy +12VMinimalny próg załączania +4V Mod/Unmod2 x 3,5mm gniazdo TS, sprzężone DCImpedancja 50 k?, niesymetryczneMaksymalny poziom wejściowy +12VMinimalny próg załączania +4V CV1 x 3,5mm gniazdo TS, sprzężone DCImpedancja 100 k?, niesymetryczneMaksymalny poziom wejściowy ± 10 V Wyjścia Wyjście 1 x 3,5mm gniazdo TS, sprzężone DCImpedancja 1 k?, niesymetryczneMaksymalny poziom wyjściowy 10V p-p Wyjścia CV A/B2 x 3,5mm gniazdo TS, sprzężone DCImpedancja 400 ?, niesymetryczneMaksymalny poziom wyjściowy CV A ± 3 VMaksymalny poziom wyjściowy CV B ± 6 V Panel kontrolny Wzmocnienie wzmacniacza -? do 0 Unmod Gain -? do 0 Tryb sterowania wzmacniaczem przełącznik suwakowy wykładniczy/liniowy Unmod/mod 2 przyciski Wejścia A/B -? do 0 Ratio ± 3 V @ tylko wyjście CV B. Tune ± 3 V @ wyjścia CV A i CV B Zasilanie Zasilanie eurorack Zużycie energii 60 mA(+12V), 45 mA(-12V) Fizyczne Zakres temperatur pracy 5 ° C do 40 ° C (41 ° F do 104 ° F) Wymiary 43 x 81 x 129 mm Jednostki rack 16HP Waga 0,16 kg
