1. Kodėl šis maitinimo šaltinis tinka dviejų kamerų korpusams?

Lian Li EDGE EG1000 turi unikalų L formos dizainą, specialiai sukurtą vertikaliam montavimui antroje kameroje. Ši konstrukcija supaprastina laidų valdymą, nukreipdama jungtis į išorę ir užtikrindama tvarkingą kompiuterio vidų. Tai ypač naudinga populiarūsems O11 serijos korpusams, kur reikalingas estetiškas ir funkcionalus komponentų išdėstymas.

2. Kokia nauda iš integruoto USB šakotuvo?

Vidinis keturių prievadų šakotuvas leidžia tiesiogiai prijungti papildomus įrenginius, kaip UNI ventiliatorius ar RGB valdiklius, be atskirų plokščių. Šis sprendimas sumažina kabelių maišą ir palengvina sistemos surinkimą. Prijungti priedai gali veikti net kai kompiuteris išjungtas, jei maitinimo šaltinis įjungtas į tinklą.

3. Ar šis blokas yra suderinamas su naujausiomis vaizdo plokštėmis?

Taip, jis visiškai atitinka ATX 3.1 standartą ir turi specialią 12V-2x6 jungtį, pagrįstą PCIe-5.1 specifikacija. Ši saugi dviejų spalvų jungtis užtikrina stabilų maitinimą galingiems grafikos adapteriams. Patobulinta konstrukcija su lituotais kontaktais sumažina varžą ir pagerina ilgalaikį maitinimo šaltinio patikimumą su šiuolaikiniais komponentais.

4. Kaip užtikrinamas tylus ir vėsus veikimas?

Plieninis korpusas su dideliu tinklelio skydeliu efektyviai išsklaido šilumą. Dėl to integruotas 120 mm PWM ventiliatorius gali suktis mažu greičiu, užtikrindamas minimalų triukšmą. Aukštas platinos lygio efektyvumas taip pat mažina energijos nuostolius šilumos pavidalu, leisdamas sistemai ilgai dirbti vėsiai ir tyliai.

5. Kokios apsaugos funkcijos įdiegtos šiame įrenginyje?

Gamintojas įdiegė išsamią apsaugų grandinių rinkinį, apimantį viršįtampės, trumpojo jungimo ir perkrovos prevenciją. Šios sistemos saugo tiek patį maitinimo bloką, tiek prijungtus brangius kompiuterio komponentus. Papildomai, naudojami aukštos kokybės EPCOS kondensatoriai užtikrina stabilumą ir ilgą tarnavimo laiką įvairiomis sąlygomis.

Lian Li EDGE EG1000 80 PLUS Platinum...

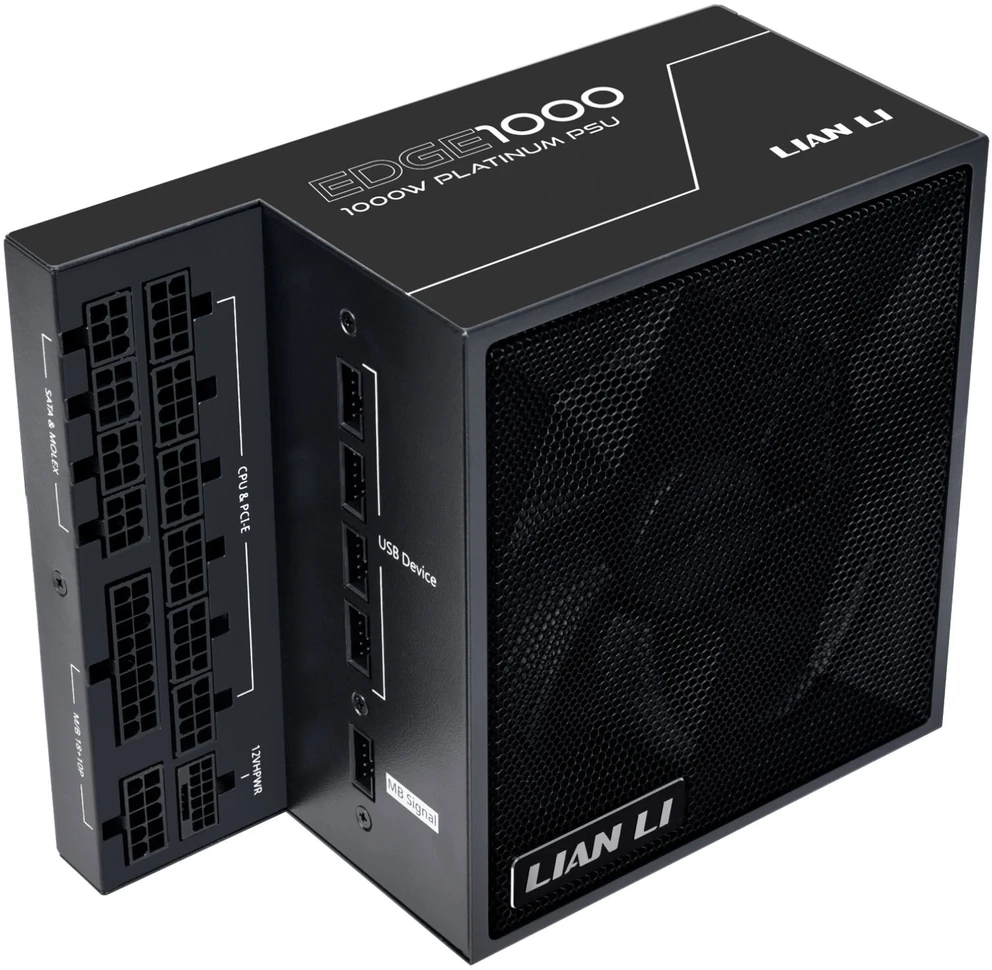

L formos dizainas supaprastina laidų valdymą dviejų kamerų korpusuose
Integruotas USB šakotuvas su keturiomis jungtimis papildomiems USB įrenginiams
Puikus efektyvumas su Platinum sertifikatu
Plieninis korpusas su tinklelio panele ir 120 mm ventiliatoriumi tyliam ir vėsiam darbui
Saugus maitinimo šaltinis dėl PCIe-5.1 standarto, skirto vaizdo plokštėms su 12 V galios pralaidumu
Išsamios apsaugos grandinės: OVP, UVP, SCP, OPP, OTP ir OCP
Visiškai modulinis, su atskirai įvyniotais laidais ir laidų šukomis

Revoliucinis ATX-3.1 maitinimo šaltinis: „Lian Li EDGE EG1000“ dviejų kamerų korpusams

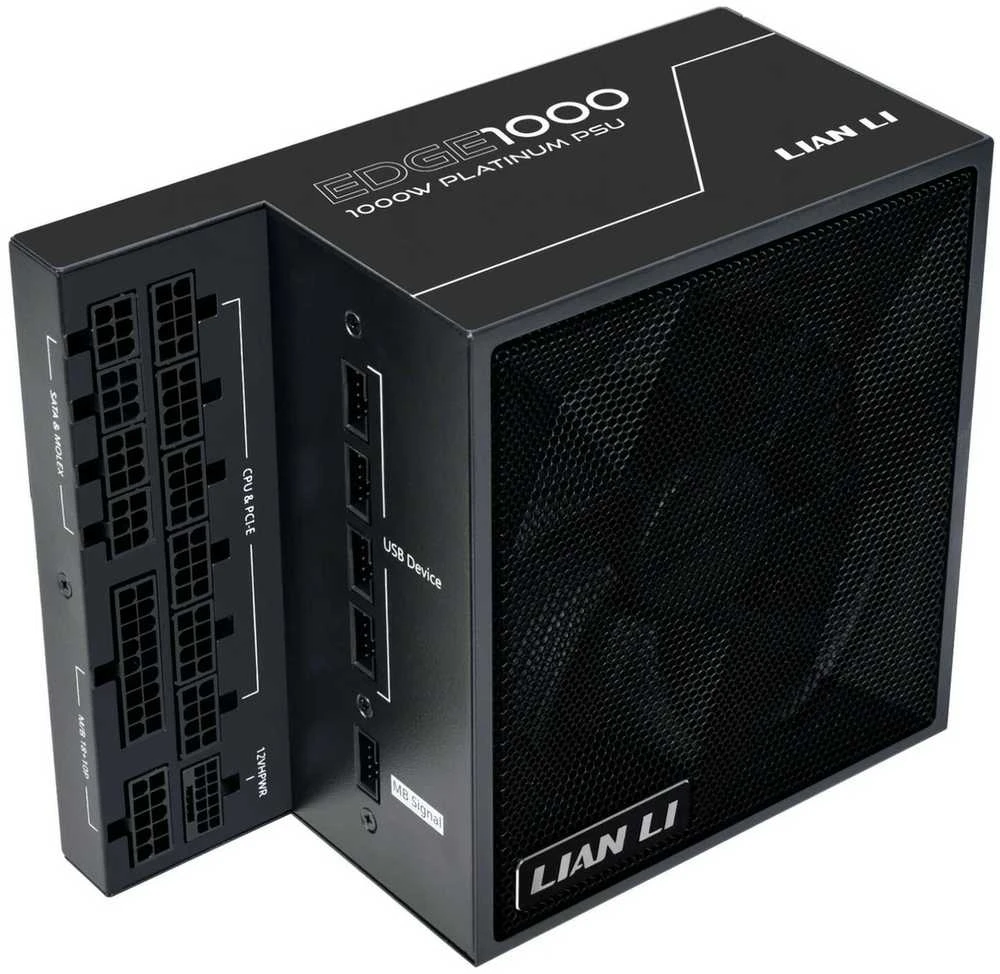

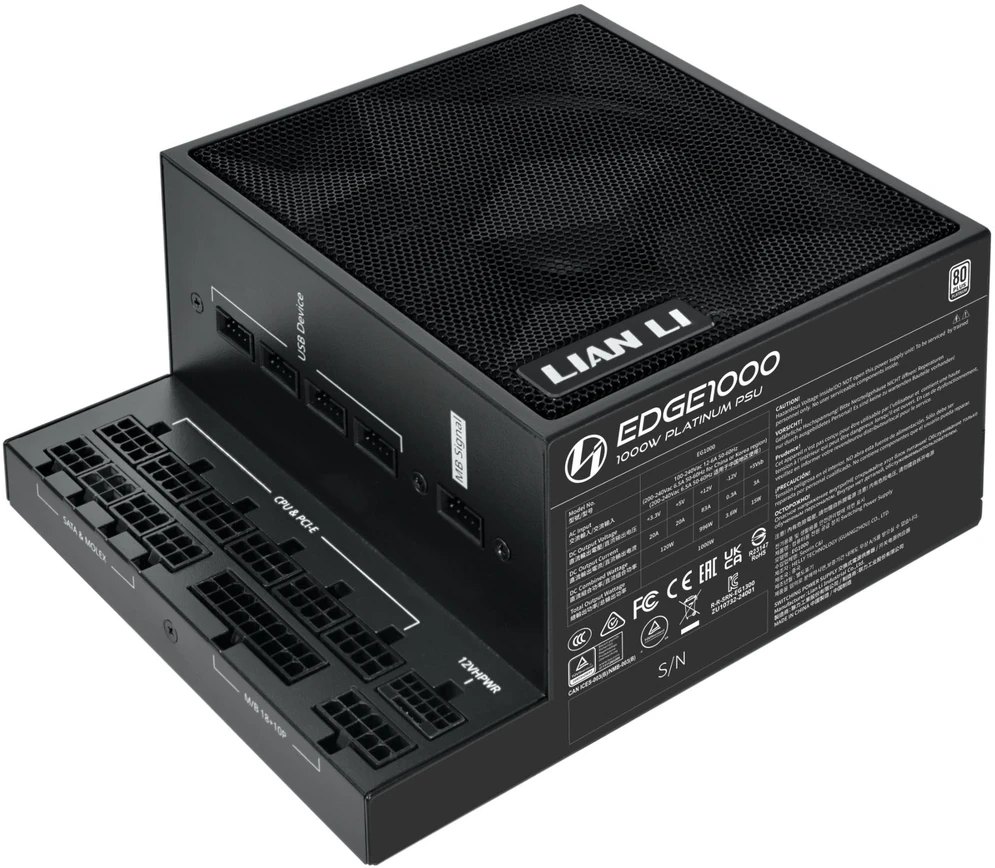

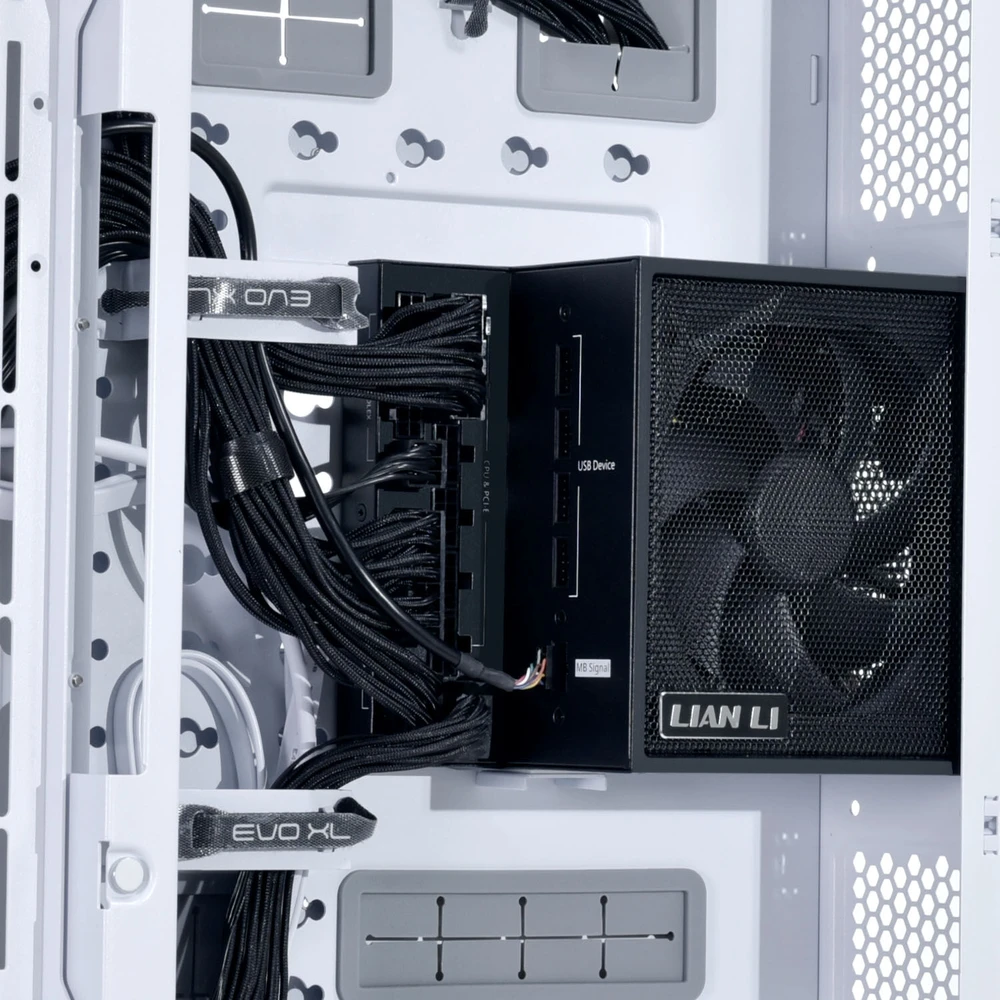

„Lian Li“ EDGE maitinimo šaltiniai nustato naujus maitinimo šaltinių dizaino standartus, derindami aukštą našumą ir paprastą naudojimą . Unikali L formos konstrukcija ir integruotas USB šakotuvas daro šiuos maitinimo šaltinius idealius korpusams su dviejų kamerų konstrukcija, pavyzdžiui, legendinei „Lian Li O11“ serijai. Specialiai tokiems kompiuterių korpusams sukurti EDGE maitinimo šaltiniai puikiai tinka vertikaliam montavimui antroje kameroje. Konstrukcija nukreipia jungtis į išorę, todėl laidus valdyti lengviau ir užtikrinama tvarkinga konstrukcija .

Du viename: integruotas USB šakotuvas UNI ventiliatoriams, „Strimer-Plus“ kabeliams ir RGB valdikliams

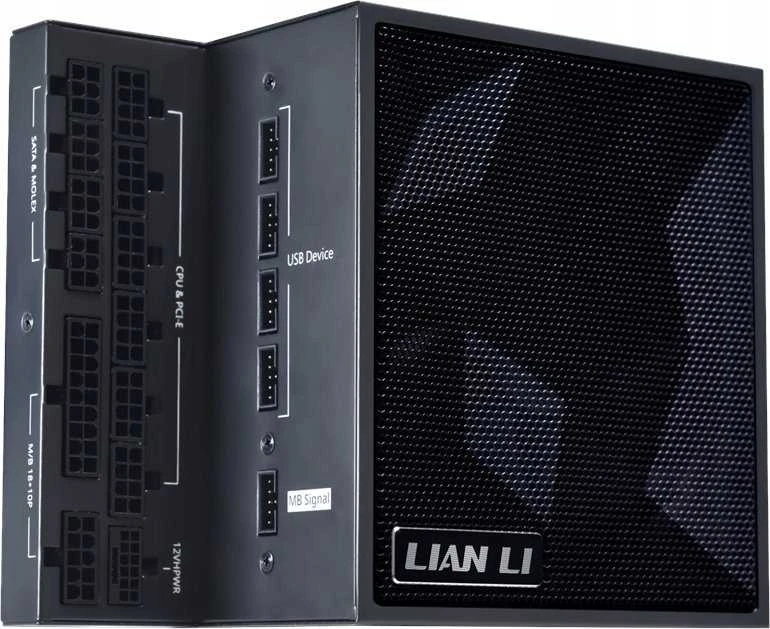

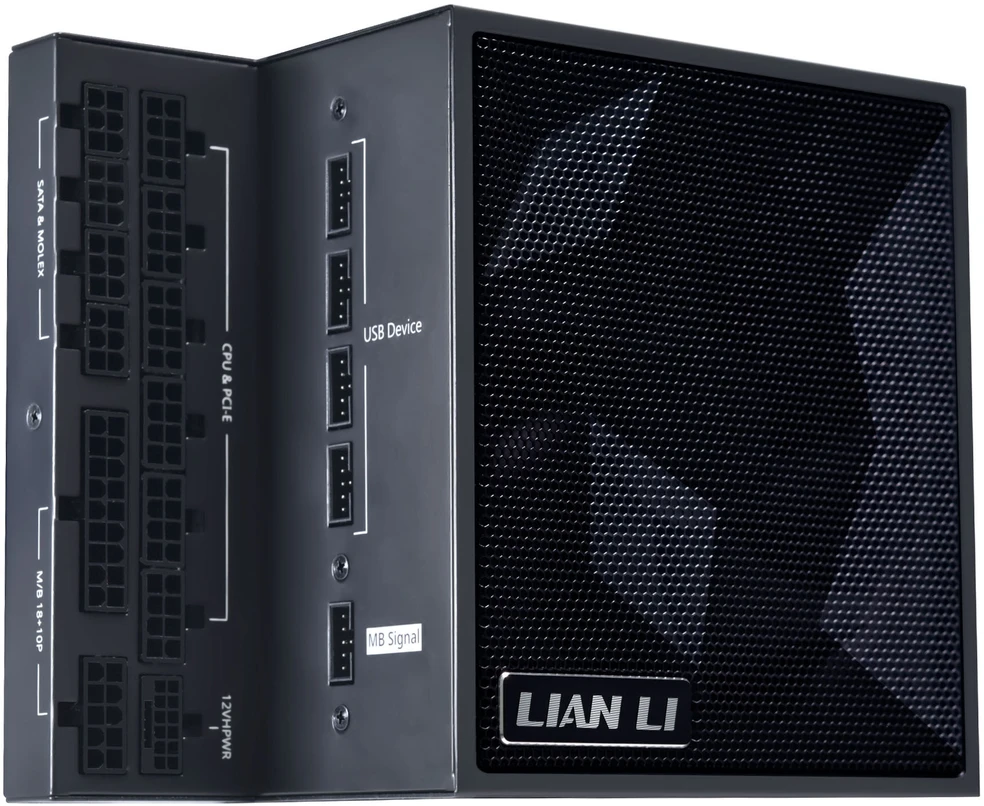

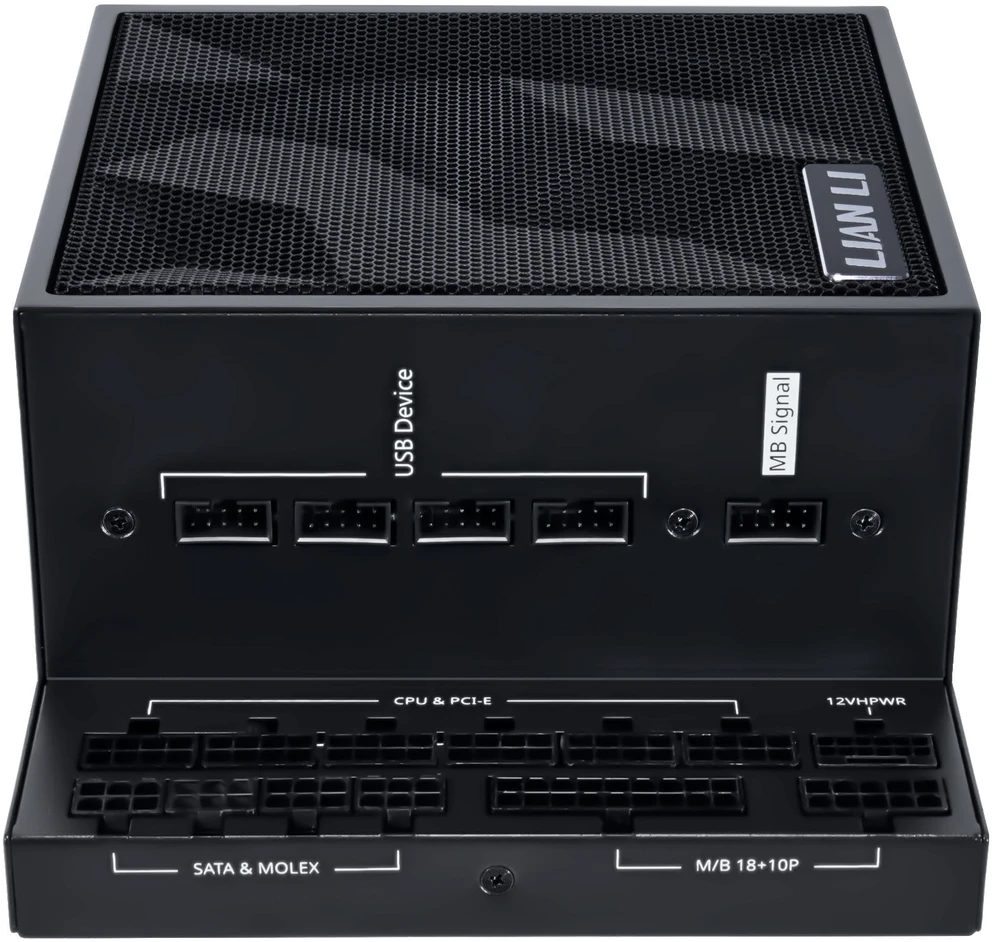

„Lian Li EDGE“ maitinimo šaltiniai integruoja keturis 9 kontaktų vidinius USB išplėtimo prievadus tiesiai į maitinimo šaltinį. Tai žymiai supaprastina papildomų USB įrenginių, tokių kaip „UNI-Fan“, „Strimer-Plus“ kabeliai ir RGB valdikliai , prijungimą. Šakotuvas leidžia vienu metu valdyti iki keturių įrenginių . Prijungti priedai išlieka funkcionuojantys net ir išjungus kompiuterį, jei maitinimo šaltinis įjungtas. Kiekvienas prievadas tiekia 500 mA vardinę srovę. USB šakotuvą galima prijungti dviem būdais: per vidinę USB jungtį pagrindinėje plokštėje arba naudojant pridedamą USB-A kabelį prie galinio IO skydelio .

Atitinka ATX 3.0 ir 3.1 standartus ir yra sertifikuotas platinos sertifikavimo srityje

EDGE serija visiškai atitinka ATX 3.0 / 3.1 standartus , todėl yra suderinama su naujausiais komponentais. Dėl 80 PLUS, „Cybenetics“ ir PPLP Platinum sertifikatų EDGE serija pasižymi puikiu energijos vartojimo efektyvumu, sumažina energijos suvartojimą ir šilumos generavimą, tuo pačiu užtikrindama patikimą ir stabilų veikimą.

Stabili, dviejų spalvų PCIe-5.1 jungtis vaizdo plokštėms

„Lian Li“ sukūrė savo 12V-2x6 jungtis, pagrįstas PCIe-5.1 standartu . Jos siūlo saugesnį ir efektyvesnį maitinimo šaltinį, palyginti su senesnėmis 12VHPWR jungtimis. Konstrukcijoje naudojamos lituotos jungtys, užtikrinančios geresnį maitinimo stabilumą, ir aukso lydinys, apsaugantis nuo trumpųjų jungimų. Jungtys taip pat turi dviejų spalvų korpusą , kad kištukas būtų tvirtai įstatytas. Padidintas medžiagos storis iki 0,25 mm leidžia pasiekti mažesnę kontaktinę varžą. Jungtys išlaiko mažesnę nei 1,5 mΩ kontaktinę varžą po 50 sujungimo ciklų. Palyginti su įprastomis jungtimis, kurių varža svyruoja nuo 2 iki 3 mΩ, tai yra reikšmingas patobulinimas . Tai pastebimai pagerina jungčių našumą ir ilgalaikį patikimumą.

Pramoninės klasės kondensatoriai

„Lian Li EDGE“ maitinimo šaltiniuose naudojami aukštos kokybės EPCOS kondensatoriai iš Vokietijos . Jie yra kompaktiški ir ypač tvirti, todėl geriau apsaugoti nuo aukštos temperatūros ir atšiaurių aplinkos sąlygų. Dėl LLC topologijos ir aktyvios PFC (galios koeficiento korekcijos), EDGE maitinimo šaltinis veikia efektyviau, generuoja mažiau šilumos ir užtikrina švaresnį bei patikimesnį maitinimo šaltinį . Jums tai reiškia: mažiau šilumos, ilgesnį tarnavimo laiką ir stabilesnį jūsų įrangos veikimą !

Vėsus ir tylus veikimas dėl tinklelio plokštės ir galingo 120 mm ventiliatoriaus

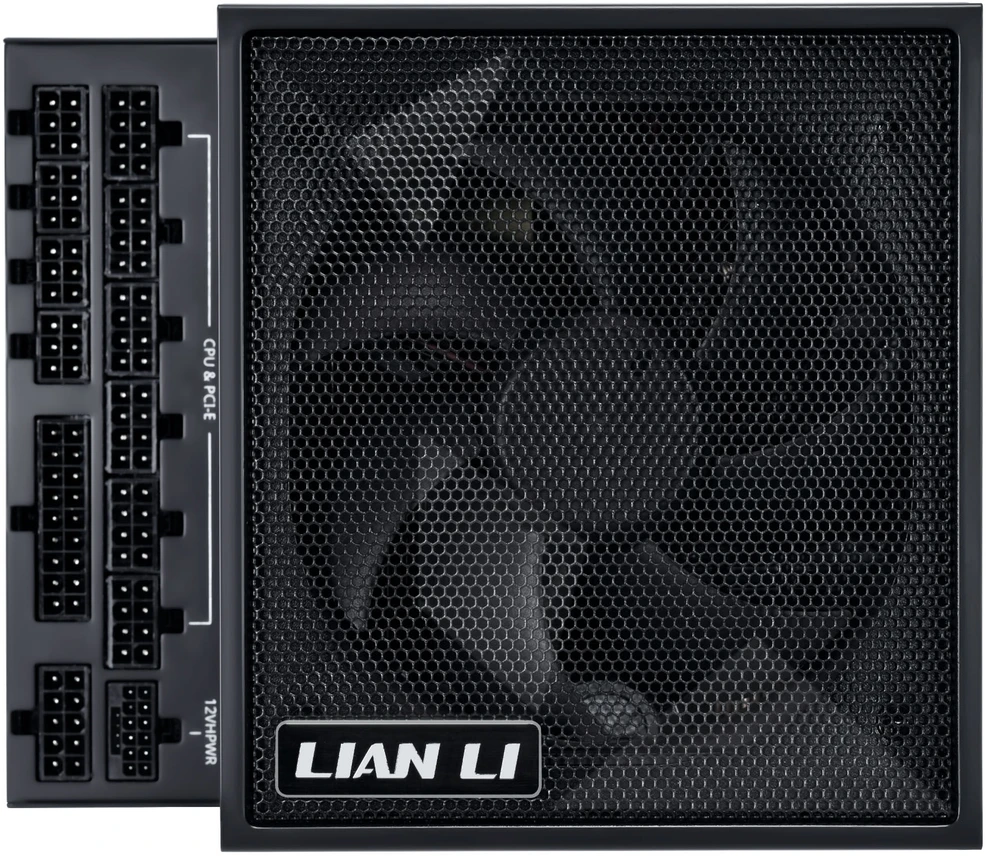

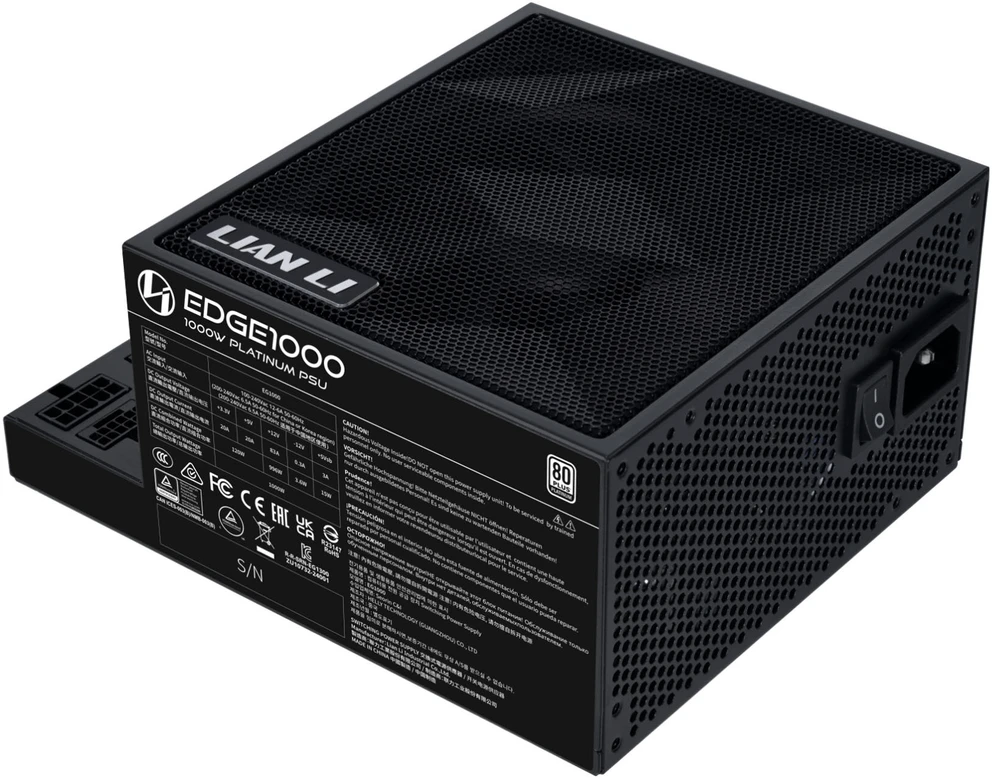

Maitinimo šaltinio plieninis korpusas vienoje pusėje turi didelį tinklelio skydelį . Ši atvira konstrukcija padeda efektyviai išsklaidyti susidariusią šilumą. Dėl to integruotas 120 mm ventiliatorius veikia mažu greičiu, užtikrindamas tylų veikimą ir palaikydamas vėsią darbinę temperatūrą.

Pinti laidai tvarkingam vaizdui

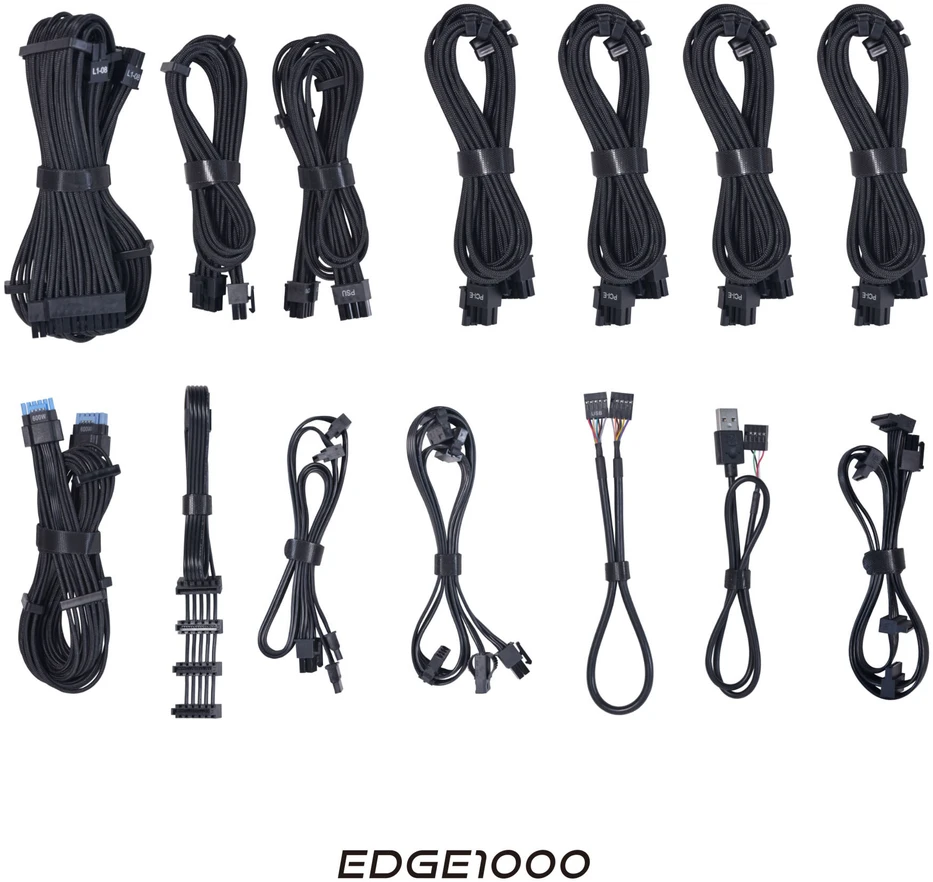

Maitinimo šaltinis tiekiamas su aukštos kokybės pintais kabeliais. Lengvai reguliuojamos kabelių šukos žymiai palengvina kabelių valdymą, suteikdamos jūsų dviejų kamerų kompiuteriui estetišką ir tvarkingą išvaizdą. Tai ne tik pagerina išvaizdą, bet ir palengvina priežiūrą bei optimizuoja oro srautą geresniam aušinimui. Pinti SATA maitinimo kabeliai suteikia lanksčių galimybių konstruojant žaidimų kompiuterį. Y formos skirstytuvas leidžia lanksčiai ir tvarkingai prijungti diskus ir valdiklius. Antras 300 mm SATA kabelis su 15 mm tarpais tarp jungčių leidžia lengvai prijungti kelis įrenginius, užtikrinant švarų ir tvarkingą laidų išdėstymą.

Specifikacija

Pastaba: Naudokite tik pridedamus laidus. Naudojant kitus, nesuderinamus vidinio maitinimo laidus, galima sukelti gedimų, kuriems netaikoma gamintojo garantija.

Matmenys: 150 x 86 x 182 mm (plotis x aukštis x gylis)
Medžiaga: plienas
Spalva: juoda
Ventiliatorius: 120 mm PWM (FDB / maks. 33,6 db(A) esant 2400 aps./min.)
Standartas: ATX 3.0 / 3.1
Efektyvumas: 92,36 % esant 50 % apkrovai ir 230 voltų įėjimo įtampai (80 PLUS Platinum / Cybenetics Platinum / PPLP Platinum)
Forma: ATX

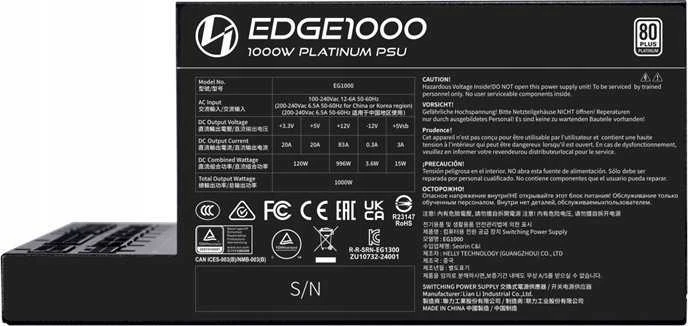

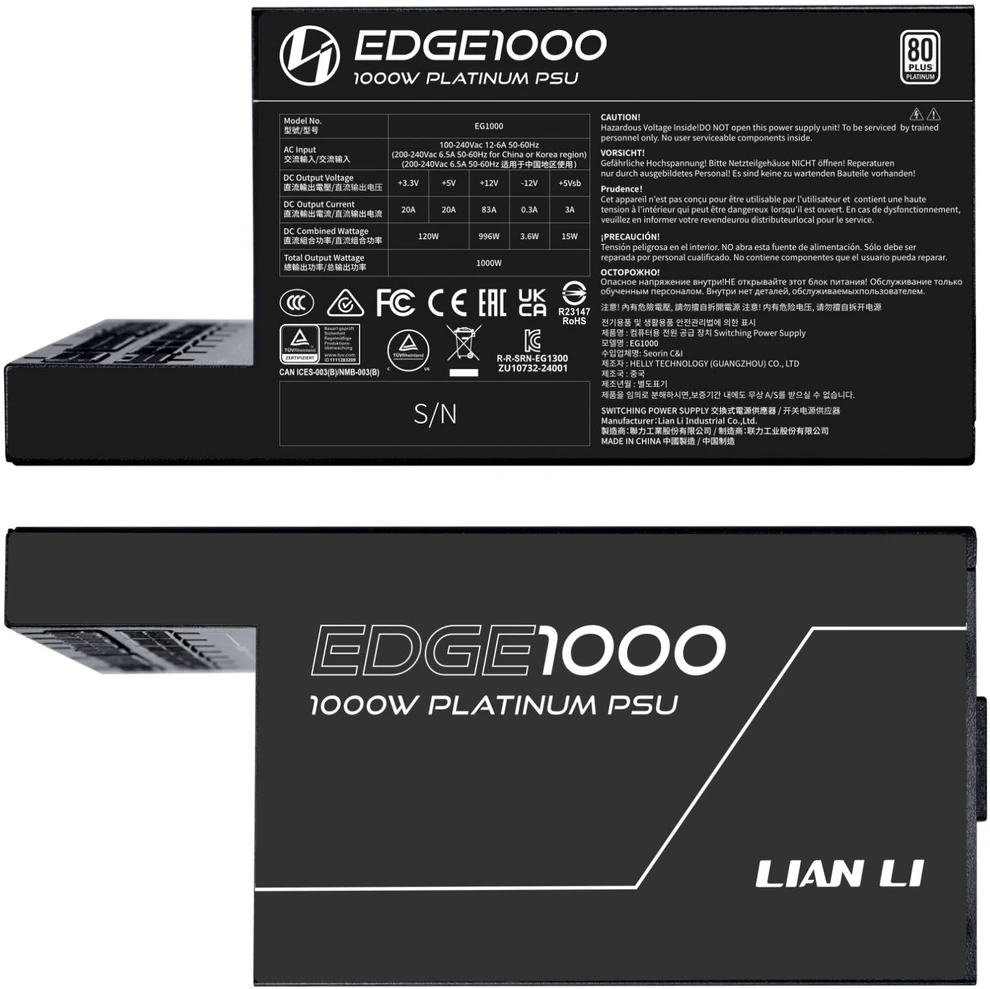

Galia: 1000 W +3,3 V: 20 A / 66 W +5 V: 20 A / 100 W +3,3 V ir +5 V: 120 W (bendra) +12 V: 83 A / 996 W (bendra) -12 V: 0,3 A / 3,6 W +5 Vsb: 3 A / 15 W
Jungtys (modulinės): 1x 20+4 kontaktų (500 mm) 1x 4+4 kontaktų (550 mm) 1x 8 kontaktų (550 mm) 4x 8 / 6+2 kontaktų PCIe (550 mm) 1x 12V-2x6 (550 mm) 1x 4x SATA (50 mm - 150 mm - 150 mm - 150 mm) 1x 4x SATA (255 mm - 15 mm - 15 mm - 15 mm) 1x 4x SATA, Y skirstytuvas (275 mm - 125 mm) 4x 4 kontaktų Molex (50 mm - 150 mm - 150 mm - 150 mm) 1x USB 9 kontaktų į USB 9 kontaktų (350 mm) 1x USB 9 kontaktų į A tipo (550 mm)
Apsaugos grandinės: OVP (apsauga nuo viršįtampio ir per žemos įtampos), UVP (apsauga nuo per žemos įtampos), SCP (apsauga nuo trumpojo jungimo), OPP (apsauga nuo perkrovos), OTP (apsauga nuo perkaitimo), OCP (apsauga nuo viršsrovės)

Spalva
Pirminė spalva	Juoda
Matmenys
Ilgis / Gylis	182 mm
Plotis	150 mm
Ūgis	86 mm
Ventiliatoriaus specifikacijos
Ventiliatoriaus dydis	120 mm
Maitinimo šaltinis
Maitinimo bloko formatas	ATX
ATX standartas	ATX 3.1
12 V paskirstymas	vienas bėgis
Modulinis maitinimo šaltinis	Taip
Modulinis tipas	visiškai modulinis
Apsaugos grandinės	Apsauga nuo apkrovos be apkrovos, OCP (apsauga nuo viršsrovės), OPP (apsauga nuo perkrovos), OTP (apsauga nuo perkaitimo), OVP (apsauga nuo viršįtampio ir įtampos kritimo), SCP (apsauga nuo trumpojo jungimo), UVP (apsauga nuo įtampos kritimo)
Maitinimo specifikacijos
Bendra galia	1000 W
Maitinimo išvestis +12V bėgeliai	996 W
Kabelio specifikacijos
Maks. CPU maitinimo kabelio ilgis	550 mm
Maks. 24 kontaktų pagrindinės plokštės maitinimo kabelio ilgis	500 mm
Maks. PCIe maitinimo kabelio ilgis	550 mm
Aušinimas
Pusiau pasyvus maitinimo šaltinis	Taip
Vidiniai prievadai
CPU maitinimo jungtys 12V ATX/EPS	1
CPU maitinimo šaltinis	1x 4+4 kontaktų + 1x 8 kontaktų
12 V galios WR PCIe maitinimo jungtys	1
6+2 kontaktų PCIe maitinimo jungtys	4
SATA maitinimo jungtys	12
4 kontaktų „Molex“ maitinimo jungtys	4
Išoriniai prievadai
USB šakotuvas	Taip
Efektyvumo klasė
80PLUS efektyvumas	80 PLUS platina
Kibenetikos efektyvumo lygis ETA (230 V)	PLATINUM
Medžiagos
Medžiagos	Nerūdijantis plienas
Apšvietimas
Apšvietimas / RGB	Ne
Produktų serija
Produktų serija / šeima	EDGE
