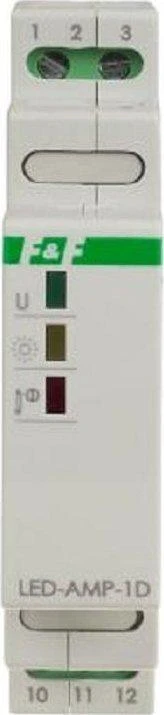

F&F 12 / 24 V DC LED- 1 D LED šviesos tiekimo signalo stiprintuvas

LED- AMP- 1D maitinimo signalo stiprintuvas Produkto aprašymas: LED-AMP1D maitinimo signalo stiprintuvas LED 12 / 24 V nuolatinės srovės apšvietimas. Veikimo principas yra atkurti PLC valdymo signalo stiprintuvo išėjimo prijungtą prie sistemos įėjimo. Maitinimo šaltinis kitam šviesos segmentui yra paimtas iš stiprintuvo prijungto maitinimo šaltinio. Galvaninis stiprintuvo įėjimo ir išėjimo atskyrimas leidžia neribotai išplėsti apšvietimo grandinę. Nekyla pavojaus, kad gali kilti energijos tiekimo sutrikimų iš skirtingų fazių arba ilgų masinių kilpų. LED- AMP- 1D galios stiprintuvo naudojimas; saugus LEDLED- AMP- 1D šviesos juostų sujungimas fiksuoja PWM signalą, kuris tiekia ankstesnį apšvietimo segmentą. Žaidžia ant išėjimo su visa galia prijungto maitinimo šaltinio. Įvesties signalo lygį ant vairuotojo fasado rodo geltona LED lemputė. A stiprintuvas turi šiluminę apsaugą. Balionas neleidžia viršyti leistinos temperatūros gaubte, jei apkrova yra per didelė. Tada apšvietimas atjungiamas, kol prietaiso temperatūra nukris iki saugaus lygio. Temperatūros viršijimą papildomai rodo raudona LED lemputė ant vairuotojo fasado. Dėmesio! stiprintuvas nėra skirtas kintamosios srovės įtampai tiekti. Maitinimo šaltinis, kurio srovės efektyvumas pritaikytas prie sujungtų šviesos šaltinių, turi būti naudojamas. Techniniai duomenys: Maitinimo įtampa 9 ÷ 30 V nuolatinės apsaugos slenkstis 65 ° C Prijungimo varžtų terminalai 2, 5 mm2 Tigtenimo momentas 0, 4 Nm 1 modulis (18 mm) Montavimas ant bėgio 35 mm IP20 lygio apsaugos įvestis - 6 ÷ 30 V nuolatinės srovės įvestis - srovė 5 mA įvestis - valdymo signalas PWM išėjimas - įtampa, kaip maitinimo įtampa Išėjimo - galia [maks] 16 A atskyrimas tarp įėjimo ir išėjimo - rūšies galvaninis atskyrimas tarp įėjimo ir išėjimo - lygis 2,5 kV Energijos suvartojimas - Iwy - 0 A 0,05 W Energijos suvartojimas - Iwy - 16 A 1.2 W Darbinė temperatūra (be kondensato) -15 ÷ 50 ° C Signalizacijos galia, ryškumo lygis, temperatūra viršija https: / / ihe24.pl / img / p / 9 / 3 / 2 / 4 / 93224.jpg
