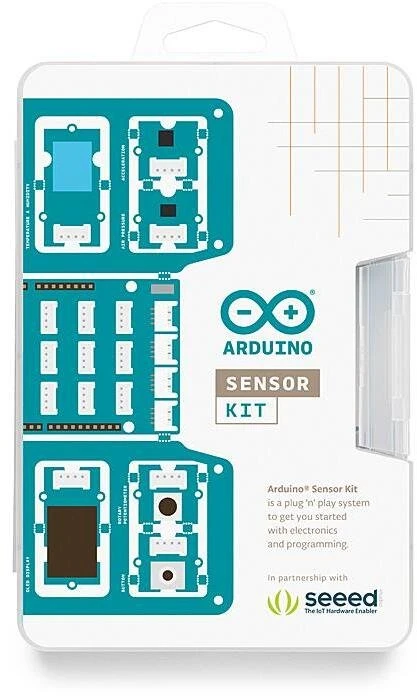

Arduino jutiklių rinkinys - bazė (TPX00031)

Arduino jutiklių rinkinys skirtas kūrėjams, kurie ką tik pradėjo naudoti Arduino, kad tyrinėtų plačią elektronikos ir programavimo erdvę. Šis rinkinys moko, kaip prijungti ir programuoti pagrindinius Grove modulius, kurie apima tiek jutiklius, tiek vykdymo įtaisus.

Grove yra atvirojo kodo, modulinis ir paruoštas naudoti įrankių rinkinys, kuris naudoja statybinių blokų principą elektronikai surinkti. Šį rinkinį sudaro pagrindinis skydas (Base Shield), prie kurio įvairūs Grove moduliai gali būti prijungti tiek atskirai, tiek kartu įvairiomis kombinacijomis, kuriant įdomius ir jaudinančius projektus. Visi moduliai naudoja Grove jungtį, kuri kiekvieną komponentą prie pagrindinio skydo prijungia vos per kelias sekundes. Tada pagrindinis skydas gali būti montuojamas ant Arduino UNO plokštės ir programuojamas naudojant Arduino IDE. Nurodymai, kaip prijungti ir programuoti skirtingus modulius, taip pat įtraukti į šį rinkinį.

Šis rinkinys buvo sukurtas bendradarbiaujant su Seeed Studio ir suteikia Arduino bendruomenei galimybę kurti projektus su minimaliomis laidų prijungimo ir kodavimo pastangomis. Šis rinkinys veikia kaip tiltas į Grove pasaulį ir suteikia kūrėjams lankstų būdą išplėsti savo projektus, įtraukiant kitus sudėtingus Grove modulius.

Rinkinyje taip pat suteikiama prieiga prie internetinės platformos su visais nurodymais, reikalingais prijungti, programuoti ir žaisti su skirtingais Grove moduliais.

Šiame rinkinyje nėra Arduino Uno plokštės

Techninės specifikacijos

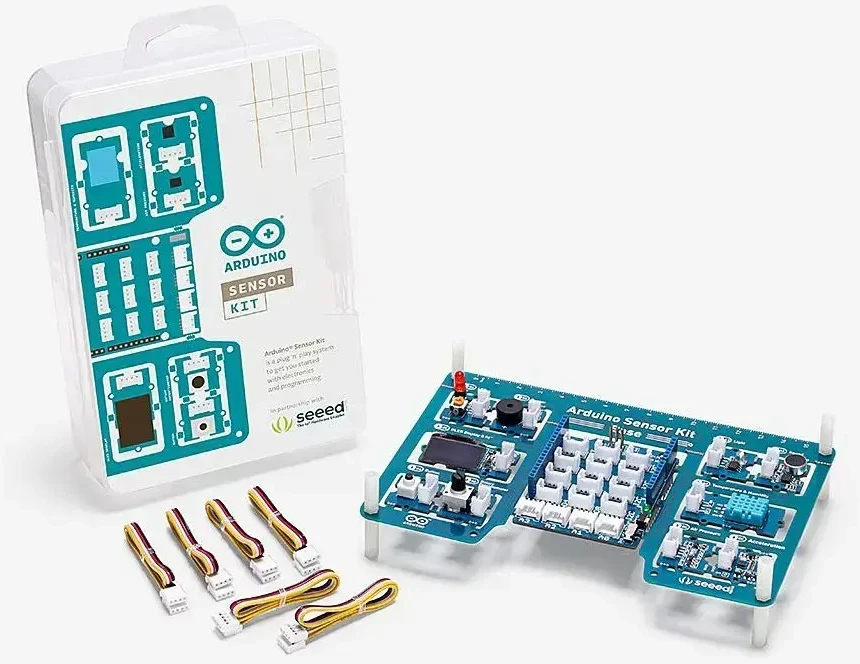

Rinkinį sudaro:

APARATŪRA

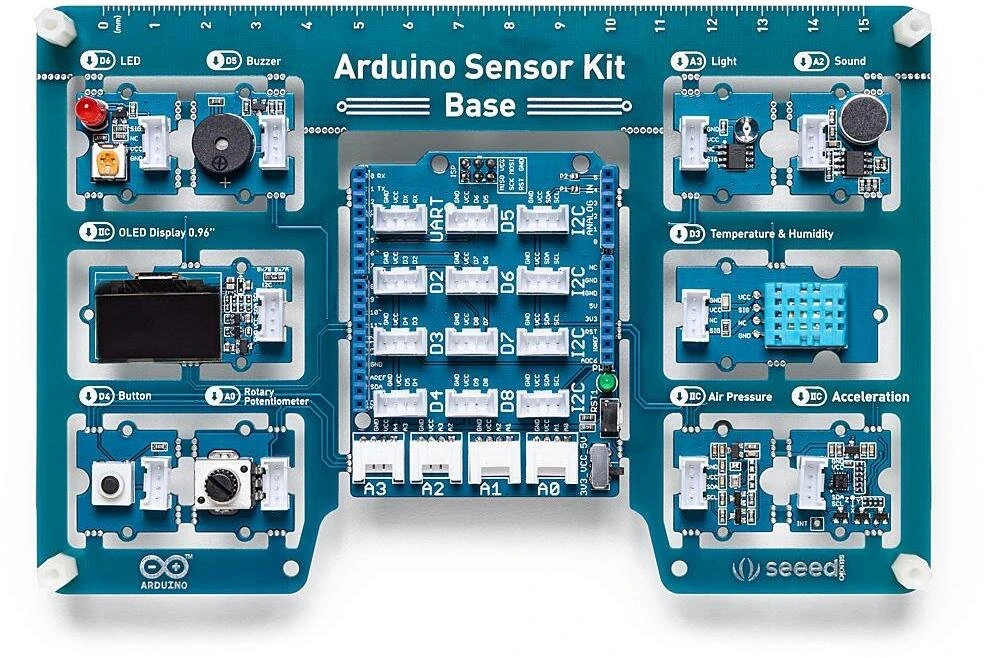

1 pagrindinis skydas, suprojektuotas taip, kad tilptų ant Arduino UNO plokštės. Jis turi 16 Grove jungčių, kurios, uždėjus ant UNO, suteikia funkcionalumą įvairiems kontaktams. Jį sudaro:

• 7x skaitmeninės jungtys

• 4x analoginės jungtys

• 4x I2C jungtys

• 1x UART jungtis

10 Grove modulių, įtrauktų į rinkinį, gali būti prijungti prie pagrindinio skydo per skaitmenines, analogines arba I2C jungtis ant skydo. Trumpai apžvelkime juos:

• LED – paprastas LED, kurį galima įjungti arba išjungti, arba pritemdyti.

• Mygtukas – paspaudžiamasis mygtukas, kuris gali būti HIGH arba LOW būsenos.

• Potenciometras – kintamasis rezistorius, kuris, sukant jo rankenėlę, padidina arba sumažina varžą.

• Garsinis signalas – pjezo garsiakalbis, naudojamas dvejetainiams garsams kurti.

• Šviesos jutiklis – fotorezistorius, kuris nuskaito šviesos intensyvumą.

• Garso jutiklis – mažytis mikrofonas, kuris matuoja garso vibracijas.

• Oro slėgio jutiklis – nuskaito oro slėgį naudodamas I2C protokolą.

• Temperatūros jutiklis – vienu metu nuskaito temperatūrą ir drėgmę.

• Akselerometras – jutiklis, naudojamas orientacijai, judėjimui aptikti.

• OLED ekranas – ekranas, į kurį galima atspausdinti reikšmes ar pranešimus.

6 Grove kabeliai leidžia lengvai prijungti modulius prie pagrindinio skydo be litavimo.

PROGRAMINĖ ĮRANGA

Arduino jutiklių rinkinio biblioteka yra apvalkalas, kuriame yra nuorodos į kitas bibliotekas, susijusias su tam tikrais moduliais, tokiais kaip akselerometras, oro slėgio jutiklis, temperatūros jutiklis ir OLED ekranas. Ši biblioteka teikia lengvai naudojamas API, kurios padės jums susidaryti aiškų minties modelį apie sąvokas, kurias naudosite.

MOKYMOSI MEDŽIAGA

Prieiga prie internetinės platformos su visais nurodymais, reikalingais prijungti, programuoti ir žaisti su skirtingais Grove moduliais. Yra 10 pamokų, ir jos yra:

• 01 LED

• 02 Mygtukas

• 03 Potenciometras

• 04 Garsinis signalas

• 05 Šviesos jutiklis

• 06 Garso jutiklis

• 07 Oro slėgio jutiklis

• 08 Temperatūros jutiklis

• 09 Judėjimo jutiklis

• 10 OLED ekranas
