Hafele Free Space 1.11 E pilnas komplektas, pilkas

priekinis keltuvas

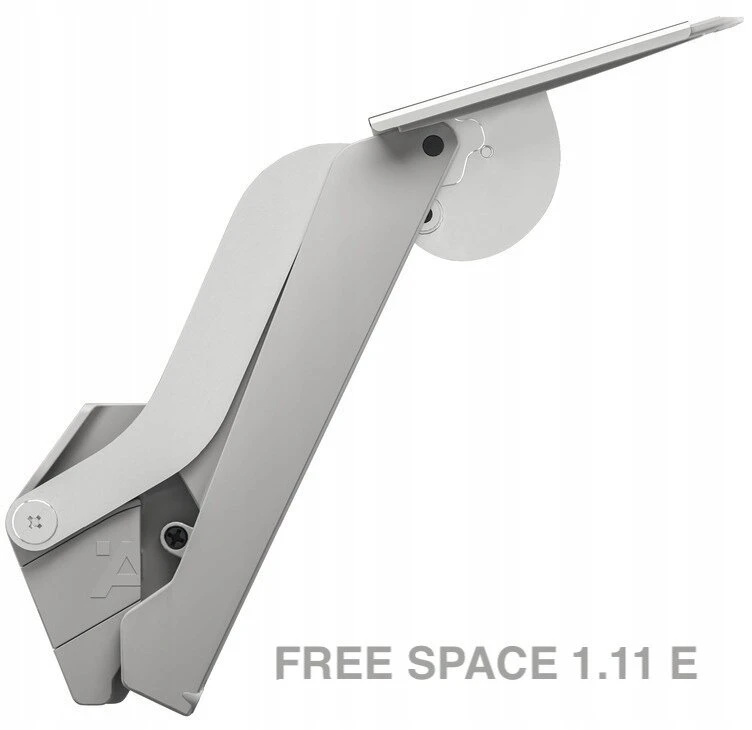

„Hafele Free Space“ 1.11 E Grey 372.27.503

„Hafele Free Space“ 1.11 Priekinis keltuvas yra mažiausias galimas keltuvas rinkoje, leidžiantis įkelti priekį iki 10,7 kg.

Dėl to, kad produktas užima nedidelę vietos kiekį, galima suprojektuoti kiekvieno dydžio funkcines spinteles.

laisva erdvė 1.11 Priekinis keltuvas yra skirtas frontams su baldų laikikliais. Šis produktas yra idealus mediniams frontams arba su aliuminio rėmu, kurio plotis yra min. 45 mm.

Laisva erdvė dėl kompaktiško dydžio sukuria daugiau saugojimo vietos, nereikalauja naudoti papildomo kištuko (produktas yra paruoštas montuoti) ir leidžia projektuoti modernius, praktinius frontus į spintelės korpusą.

Šiam produktui būdingas elegantiškas dizainas ir moderni apdaila.

Charakteristikos:

• suderintas su frontais su rankena
• nereikia jokių papildomų priedų
• Gyvenimo talpa iki 10,7 kg 400 mm priekiniame aukštyje
• Tai užima labai mažai tinkamos vietos - gylis iki 63 mm spintelės viduje (kaip šalia jo grafikoje)
• Minimalus aukštis 173 mm kėlimo spintelėje (kaip šalia jo esančioje grafikoje)
• Produktas tinka vienam gabaliukui mediniams priekiams arba su aliuminio rėmu iki minutės pločio. 45 mm
• Galimos dviejų tipų spalvų
• Greitas ir lengvas surinkimas (pritvirtintas prie kūno su gamyklos su montuojamu euro varžtu, priekio montuojant nenaudojant įrankių)
• Produktui nereikia papildomo galutinio dangtelio, jis turi kaiščius, kad būtų lengviau padėti ir reikalauja tik vieno tvirtinimo varžto į šoną
• Liftas tinka standartinėms, serijinėms skylutėms 32/37 mm
• Taikymas atvartams, kurių maksimalus aukštis yra 650 mm
• Atidarymo kampas 90 laipsnių arba 107 laipsnių
• Galimos keturios reguliavimo parinktys: aukštis, šoninis, priekinis nuolydis, jėga

• Produkto korpusas buvo pagamintas iš plastiko, o priekinis pritvirtinimas ir plieninis petys
• Pilkos korpuso spalva
• jėga E, tinkama priekinėms lentelės ypatybėms

zesatwu turinys:

• 1 jungiamųjų detalių rinkinys vienam gabaliukui (1 kairėje/dešinėje tinkama)
• 2 fronto tvirtinimas
• 1 montavimo su šoninės sienos popieriaus gręžimo šablonu
instrukcijos

Informacija apie modelio pasirinkimą:

Vieno gabaliuko atvartų modelio pasirinkimas priklauso nuo kūno aukščio ir bendrojo atvarto svorio. Pasirinkimas turėtų būti pasirinktas remiantis žemiau esančia lentele.

Jei vertės tarp modelių yra rekomenduojama naudoti stipresnį modelį.

Aliuminio frontams reikia laikyti gamintojo siūlomą varžtų rinkinį.

Pagal pateiktą specifikaciją yra grafinis sistemos veikimo pristatymas, vaizdas iš išorės ir kūno vidaus.

Sistemos veikimo iš išorės pateikimas:

Sistemos veikimo iš vidaus pateikimas:

Sistemos naudojimo sistemos
