Osciloskopas 2 kanalų, 50MHz, 500MSa...

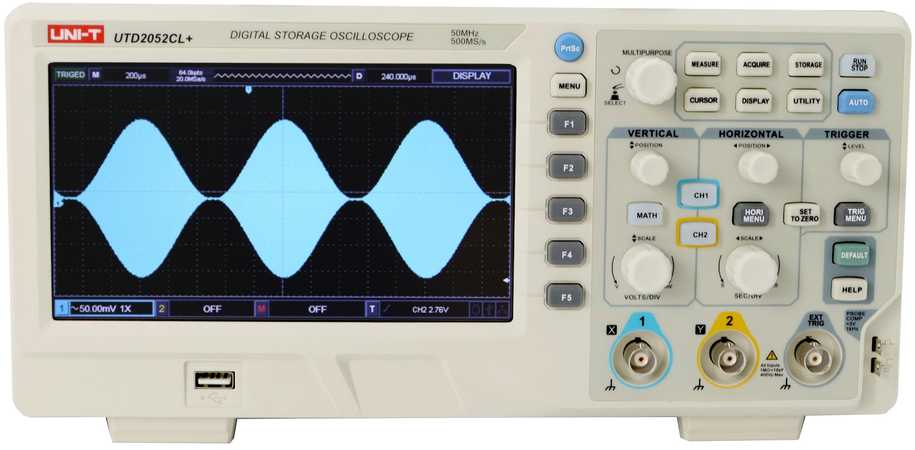

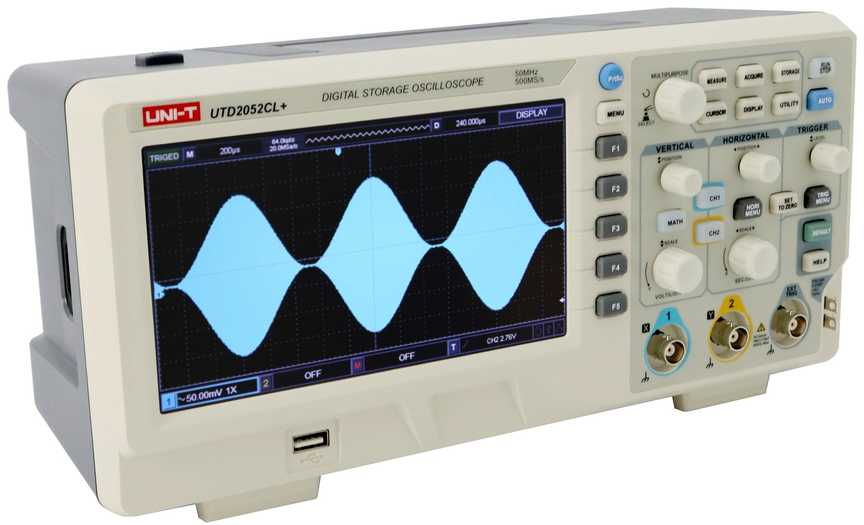

UTD2052CL+ skaitmeninis osciloskopas

Dažnių juostos plotis: 50 MHz
Kanalai: 2 analoginiai
REALIOJO LAIKOTARPIO imties sparta: 500MSa/s
Kilimo laikas: ≤7ns
Atminties gylis: 64Mpts
Bangų formų fiksavimo sparta : 5000wfms/s

UTD2000CL+/CL serijos tikslas - aprūpinti mokyklas skaitmeniniais saugojimo oscilografais, kurie yra labai artimi pramonėje naudojamiems oscilografams, kad sumažėtų įrangos atotrūkis tarp mokymo ir pramonės, kad absolventai galėtų lengvai pradėti dirbti iš karto po įsidarbinimo. Be to, specifikacijos patobulintos remiantis originalia UTD2000CL serija, siekiant atsidėkoti daugumai ištikimų UNI-T naudotojų.

Alternatyvaus signalo paleidiklis

Ši funkcija leidžia suaktyvinti matavimus, kai signalai turi netvarkingus dažnius arba kai reikia analizuoti signalus, kurių dažnis gali keistis, tačiau vis tiek reikia atlikti analizes tam tikrais intervalais ar laikotarpiais.

Klasės rodymas

Tai gali būti naudojama kaip indikatorius, rodantis, kaip gerai atitinka testuojamas signalas ar matavimai reikalavimus (pvz., vertinant signalo kokybę pagal tam tikrus kriterijus).

Automatinis parametrų matavimas

34 rūšių automatinis parametrų matavimas, 5 pritaikomų parametrų rodymo grupės

Standartinė kvadratinės bangos išvestis

Su 10 Hz, 100 Hz, 1 Khz, 10 Khz vietinio signalo standartine kvadratinės bangos išvestimi

Visiškai nauja AUTO strategija

Galima nustatyti būseną po AUTO

XY režimas (dar vadinamas Lissajous grafikos režimu)

Gali matuoti dviejų to paties dažnio signalų fazių skirtumą

ZOOM funkcija

Galite stebėti bendrą situaciją ir išsamią bangos formą.

Matematinė funkcija

Sudėties, atimties, daugybos, dalybos ir bangos formos skaičiavimo funkcijų palaikymas

Specifikacija

Funkcija	Specifikacija
Modelio numeris	UTD2052CL+
Duomenų srauto pralaidumas	50 MHz
Kanalai	2 Analoginis
Realaus laiko imties dažnis	500MSa/S
Kilimo laikas	≤7ns
Atminties gylis	64 puslapių
Bangų formų fiksavimo sparta	5,000wfms/s
Laiko skalė	2ns/div-50s/div
Įėjimo varža	(1M0± 2%)//(18pF± 3 pF)
Bangų formų generatorius	Ne
Ekranas	7 colių LCD ekranas
Jutiklinis ekranas	Ne
Garantija	3 metai
Gabenimo matmenys (plotis x aukštis x ilgis)	306 mmx 138 mmx 124 mm
Pristatymo svoris	3 kg
Dokumentai	Atsisiuntimo vadovas anglų kalba, saugos vadovas keliomis kalbomis, kalibravimo ataskaita (COC)

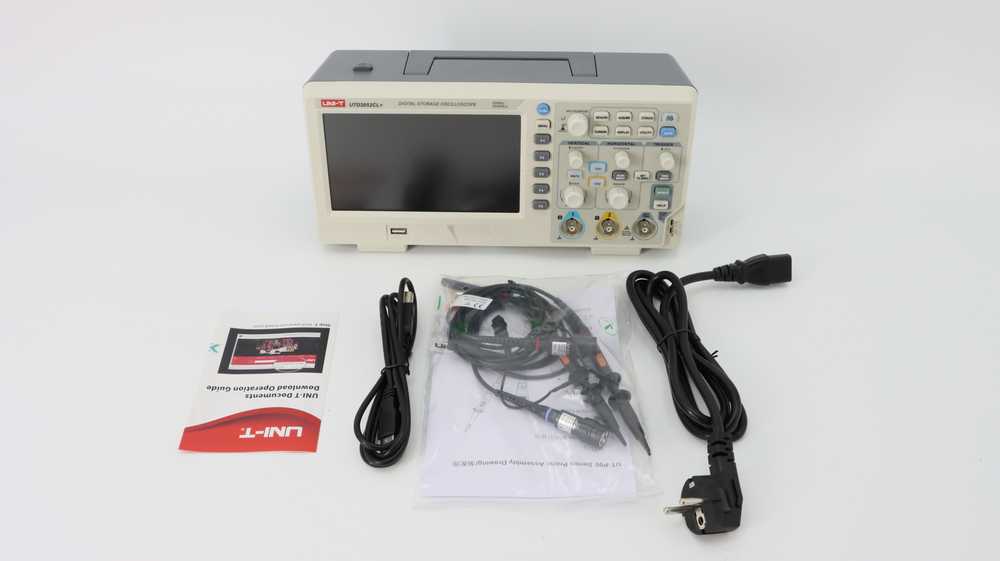

Įtraukti priedai	Maitinimo laidas, USB2.0 kabelis, UT-P03 pasyvusis zondas x 2 (lx, 10x perjungiamas, 60MHz)

Palyginimas

Modelis	UTD2102CL+	UTD2052CL+
Duomenų srauto pralaidumas	100 MHz	50 MHz
Kanalai	Analoginis 2
Realaus laiko pavyzdys	500MSa/s
Didžiausia. Atminties gylis	64 kpts
Bangų formų fiksavimo sparta	5000 wfms/s
