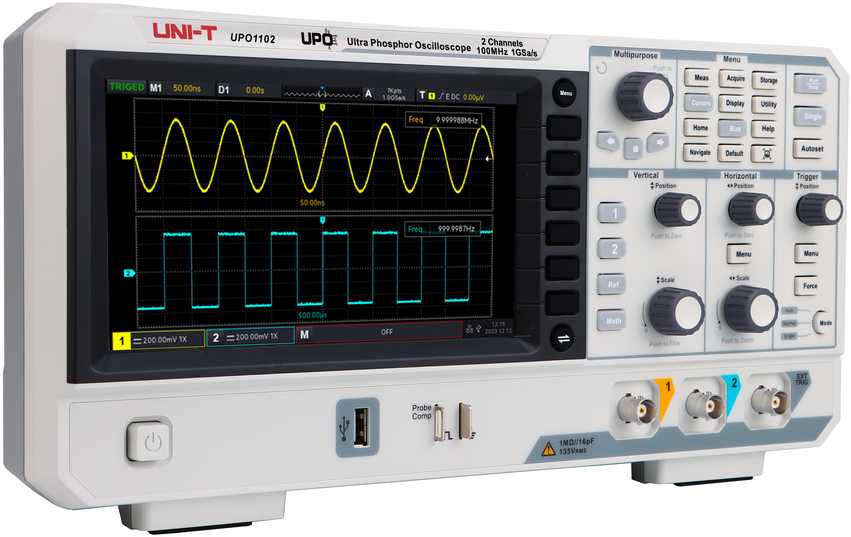

Name: Osciloskopas 2 kanalų, 100MHz, 1.GSa/s, 56Mpts, 500,000wfms/s, UNI-T
Brand: Uni-t
SKU: 51468163
Price: 369.99 EUR
Availability: InStock

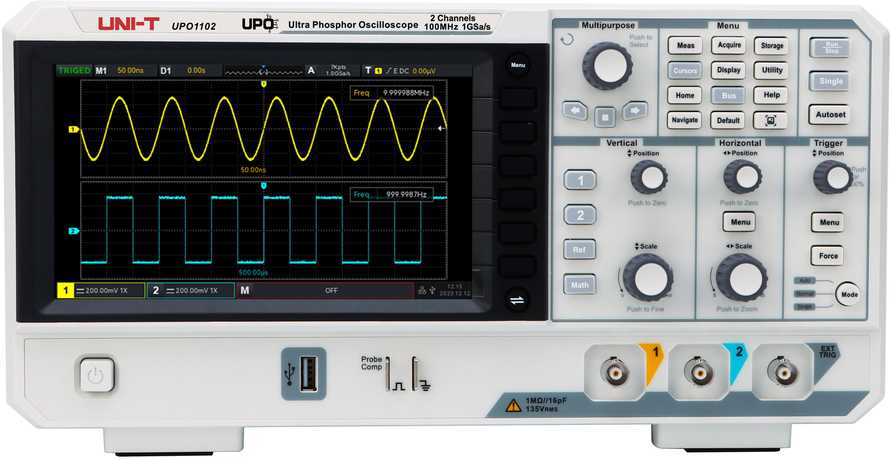

UPO1102 Skaitmeninis osciloskopas

Dažnių juostos plotis : 100 MHz
Kanalai: 2 analoginiai
REALIOJO LAIKO imties sparta : 1GSa/s
Kilimo laikas: ≤3,5ns
Atminties gylis: 56Mpts
Bangų formų fiksavimo sparta: 500 000 wfms/s

UPO1002 serijos skaitmeniniuose fosforo osciloskopuose naudojamas naujoviškas UNI-T Ultra Phosphor 2.0 su nauja išvaizda ir gilaus saugojimo funkcija, dideliu bangų formų fiksavimo greičiu, bangų formų įrašymu ir atkūrimu realiuoju laiku bei 256 lygių pilkumo skalės ekranu. Serijoje palaikomas DVM modulis, gausios trigerio ir magistralės dekodavimo funkcijos, palaikomas visos atminties aparatinis realaus laiko dekodavimas. Jis plačiai naudojamas daugelyje sričių, įskaitant įterptųjų sistemų projektavimą, prietaisus, pramoninę elektroniką, buitinę elektroniką, automobilių elektroniką, lauko techninę priežiūrą, mokslinius tyrimus ir plėtrą bei švietimą.

"Ultra Phosphor 2.0

Įprasta bangos formos fiksavimo sparta iki 100 000wfms/s, o sparčiojo gavimo režimu bangos formos fiksavimo sparta siekia 500 000wfms/s.

Ilgas atminties gylis

56Mpts ilgas atminties gylis visai dažnių srities informacijai, esant dideliam mėginių ėmimo dažniui

"Multi-Scopes 2.0

"Multi-Scopes 2.0" gali atskirti dviejų kanalų laiko bazę ir įtampos tinklelį, todėl naudotojai tame pačiame lange vienu metu gali stebėti du visiškai skirtingus signalus.

Visą atmintį turinti aparatinė realaus laiko dekodavimo įranga

Visą atmintį turinti aparatinė realaus laiko dekodavimo įranga, didelio efektyvumo analizė: Tai 100 kartų greičiau nei tradicinės programinės įrangos dekodavimo greitis ir gerokai padidina analizės efektyvumą.

1M taškų patobulintas FFT

1M taškų patobulintas FFT, išsami dažnių srities analizė: palaikomas kelių sričių vaizdas, nepriklausomas spektro rodinys, daugiamatis signalo charakteristikų vizualizavimas. Pateikiami 4 sekų ir detektoriaus režimai, atitinkantys skirtingus analizės poreikius. Palaikomas automatinis pėdsakų viršūnių matavimas, kad būtų galima greitai nustatyti pagrindines spektrines savybes.

Dažnių juostos plotis : 100 MHz
Kanalai: 2 analoginiai
REALIOJO LAIKO imties sparta : 1GSa/s
Kilimo laikas: ≤3,5ns
Atminties gylis: 56Mpts
Bangų formų fiksavimo sparta: 500 000 wfms/s

Specifikacija

Funkcija	Specifikacija
Modelio numeris	UPO1102
Apimties tipas	DSO
Duomenų srauto pralaidumas	100 MHz
Kanalai	2 Analoginis
Realaus laiko imties dažnis	1GSa/S
Kilimo laikas	≤3,5ns
Atminties gylis	56 mln. taškų
užfiksavimo dažnis	500 000 vfms/s
Įėjimo varža	(1 MΩ ± 2 %) \|\| (16 pF ± 2 pF)
Įsigijimo režimas	Įprastas, maksimumo aptikimo, didelės skiriamosios gebos ir vidurkinimo
Vertikali skalė @1MΩ	Nuo 500 μV/div iki 20 V/div
# Automatiniai matavimai	36
Įtrauktas "Logic Pod	Ne
Bangų formų generatorius	Ne
Įtraukti magistralės protokolai	RS232, UART, I2C, SPI
Pasirenkamieji magistralės protokolai	Nėra
Įtrauktas "Logic Pod	Nėra
Ekranas	7 colių TFT
Jutiklinis ekranas	Ne
Garantija	3 metai
Gabenimo matmenys (I x P x A)	336 mm x 164 mm x 105 mm
Pristatymo svoris	<2,5 kg
Dokumentai	Atsisiuntimo vadovas anglų kalba, saugos vadovas keliomis kalbomis, kalibravimo ataskaita (COC)
Įtraukti priedai	Maitinimo laidas, USB2.0 spausdinimo laidas, pasyvusis 100 MHz zondas * 2 (UT-P04)
Papildomi priedai	Aukštos įtampos zondas (UT-V23, UT-P20 ir UT-P21) Aukštos įtampos diferencialiniai zondai (UT-P30, UT-P31, UT-P32, UT-P33, UT-P35 ir UT-P36) Srovės zondas (UT-P40, UT-P41, UT-P42, UT-P43 ir UT-P44)
Papildoma programinė įranga	UPO1002X-1MT2 (dažnių juostos padidinimas iki 200 MHz)

Palyginimas

Modelis	UPO1102	UPO1202
Duomenų srauto pralaidumas	100 MHz	200 MHz
Kanalai	Analoginis 2
Realaus laiko pavyzdys	1 GSa/s
Didžiausia. Atminties gylis	56 Mpts
Bangų formų fiksavimo sparta	500 000 vfms/s
