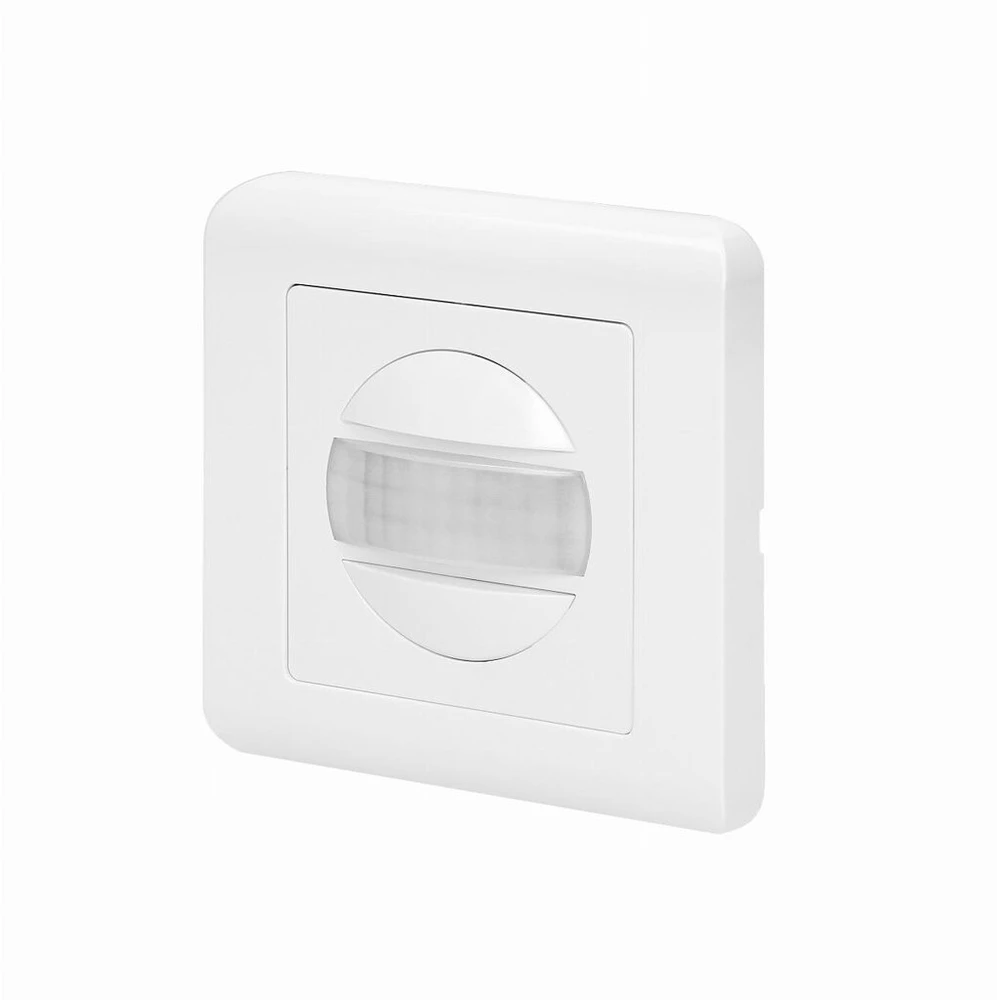

Judesio daviklis 2 laidų 160st Ip20 500w montuojamas į dėžutę baltas Or-cr-261 Orno

Judėjimo jutiklis 2 laidas 160st IP20 500W, skirtas baltai OR-CR-261 ORNO

• Gamintojas: „Orno Group SP“. Z O.O.
• Produkto kodas: 1612241
• ean: 5900378654742

charakteristikos

Jutiklis naudojamas automatiniam apšvietimo valdymui ar kitiems elektriniams prietaisams, o taupant elektrą. Imtuvas (apšvietimas) įjungtas naudojant „PIR Motion“ jutiklį, veikiantį infraraudonųjų spindulių. Tai leidžia įjungti apšvietimą, veikiant šilumos paleidimo objekto judėjimui. Pastatytas išorinis apšvietimo jutiklis leidžia įjungti detektoriaus funkciją dienos šviesos metu.

Bendroji informacija

Renkantis surinkimo vietą, reikėtų atsižvelgti į šiuos kriterijus:

• Jutiklio kampas,
• Jutiklis neturėtų būti nukreiptas į vietą, kur galima aptikti gyvūnų judėjimą,
• Jutiklis neturėtų būti nukreiptas į apšviestus ryškius objektus (t. Y. Baltąją) ar šilumos šaltinį, nes jie gali neigiamai paveikti jutiklio darbą,
• Nepamirškite stiprių elektromagnetinių trikdžių šaltinių,
• Įsitikinkite, kad maitinimo kabeliai turi tinkamą srovę apsaugą dešiniojo saugiklių ar kitų galios atjungimo įtaisų pavidalu, jei perkrovos atveju,
,
• Jutiklio optikos tarša lemia, kad judesio aptikimo diapazonas ir jautrumas sumažėja
• Jei temperatūros skirtumas tarp judančio objekto ir aplinkos yra mažas (pvz., Vasarą), jutiklis gali reaguoti vėliau, o jo eismo aptikimo diapazonas sumažės.

Komentarai ：

• Įdiegimą ir montavimą gali atlikti elektrikas ar patyręs asmuo
• Nenaudokite nestabilių elementų kaip diegimo pagrindo.
• Priešais įrenginį nedėkite elementų, kurie gali sutrikdyti jutiklio funkciją.
• Nepamirškite jutiklio tose vietose, kur kintama temperatūra, pvz. Netoli oro kondicionieriaus oro srauto, šilumos šilumos šaltiniai ir kt.
• Atidarykite korpusą, kai prijungsite prie maitinimo šaltinio.

diegimas:

Lux - šviesos intensyvumo reguliavimas

• Šis nustatymas nustato, koks šviesa nustoja aptikti judesį, likdamas budėjimo režimu. Tai apsaugo nuo nepageidaujamo apšvietimo dienos metu.
• Apšvietimo laikas nustatomas su „Lux“ rankenėle, kuri turėtų būti pasukta iki laikrodžio judėjimo ir palaukite iki sutemos. Kai tamsėja, nustatykite apšvietimo laiką pasukdami „Lux“ rankenėlę, kol šviesa įjungs.
• Laikas - apšvietimo laiko reguliavimas
• RNOB leidžia nustatyti laiką, kuriam įrenginys veiks po jutiklio įjungimo. Apšvietimo laikas skaičiuojamas nuo to momento, kai eismas aptinkamas, kol jis bus išjungtas

1. Nustatykite TIM rankenėlę iki 10 sekundžių. Atvirkščiai, kad būtų galima perkelti laikrodžio gaires, „Lux“ rankenėlė, nustatyta maksimalioje padėtyje (saulės piktograma) pagal laikrodžio judėjimo judesį - žr. 3 paveikslą.

2. Įjungus galią, jutiklis pateks į kalibravimą. Maždaug po 30 sekundžių jutiklis pritvirtins, o tada, kai jis neaptiks judesio per 10 ± 3 sekundes, jis automatiškai išsijungs.

3. Mažiausiai pasukite Lux rankenėlę priešinga kryptimi į laikrodžio judesį (3). Jei apšvietimo intensyvumas viršija 3Lux, jutiklio valdomas prietaisas neturėtų būti įjungtas. Jei apšvietimas yra žemesnis nei 3Lux, jutiklis veiks ir įjungs apšvietimą. Jei nėra judesio aptikimo aptikimo lauke, jutiklis automatiškai išjungs kontroliuojamą įrenginį per 10 ± 3 sekundes.

Pastaba: kai dienos metu atliekamas jutiklio bandymas, „Lux“ rankenėlė turėtų būti nustatyta į maksimalią padėtį, kitaip jutiklis neveiks tinkamai.

Kai kurios problemos ir būdai jas išspręsti

1. Jutiklio valdomas įrenginys neveikia:

a. Patikrinkite, ar maitinimo šaltinis ir valdomas įrenginys yra teisingai prijungtas prie jutiklio.

b. Patikrinkite, ar krovinys teisingas.

C. Patikrinkite, ar apšvietimo intensyvumo nustatymas atitinka tikrąjį jutiklio darbo vietos apšvietimą.

2. Prastas švelnumas:

a. Patikrinkite, ar priešais jutiklį nėra įrenginių, kurie galėtų sutrikdyti gautus signalus.

b. Patikrinkite aplinkos temperatūrą.

C. Patikrinkite, ar aptiktas objektas yra aptikimo lauke

D. Patikrinkite, ar diegimo aukštis yra teisingas.

e. Patikrinkite, ar aptikto judesio kryptis teisinga.

3. Jutiklis gali automatiškai išjungti apkrovą:

a. Patikrinkite, ar aptikimo lauke yra nuolatinių eismo signalų.

b. Patikrinkite, ar laiko potenciometras nustatomas teisingai.

C. Patikrinkite, ar kabelių jungtys yra tinkamai padarytos.

Bendroji informacija

• Maks. Įkelti: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 300 W
• Maks. Įkelkite LED šaltinį: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 75W
• Apsaugos laipsnis (IP): & nbsp; & nbsp; & nbsp; & nbsp; 20
• Galios įtampa: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 230V ~, 50Hz
• Relės išvestis: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Taip
• Buvimo jutiklis: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Ne
• Spalva: & nbsp; & nbsp; & nbsp; Balta
• Surinkimas: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Paslėptas
• Jutiklio matmenys - plotis (mm): & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 86 mm
• Jutiklio matmenys - aukštis (mm): & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 86 mm
• Jutiklio matmenys - gylis (mm): & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; 26 mm
• Darbinė temperatūra: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; -20 ℃ ~+40 ℃
• Vaizdo kampas: & nbsp; & nbsp; & nbsp; 160 °
• Montavimo skylės matmenys: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Ø60mm
• Jutiklio tipas: & nbsp; & nbsp; & nbsp; & nbsp; infraraudonųjų spindulių
• Aptikimo diapazonas: 9m
• Lux Light reguliavimas: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Taip
• „Lux Light“ reguliavimo diapazonas: & Nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & Lt; 3-2000Lux
• Laiko apšvietimo reguliavimas: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Taip
• Laiko reguliavimo diapazonas: & nbsp; & nbsp; & nbsp; Min: 10 sekundžių ± 3 sek.; Maks.: 7 min. ± 2 min.
• Aptikimo diapazono reguliavimas Reikšmė: & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; Ne

.

.
