3DMakerpro Turtle

„3DMakerpro Turtle“ – viena skenavimo sistema įvairiems objektų dydžiams

„3DMakerpro Turtle“ serija naudoja modulinį 3D skenavimo metodą. Užuot pasikliovusi viena optine konfigūracija kiekvienam objektui, sistema siūlo tris keičiamus skenavimo modulius, sukurtus skirtingiems darbo diapazonams. Rinkitės S modulį, kai prioritetas teikiamas smulkioms detalėms, M modulį – bendrosios paskirties skenavimui, o L modulį – dirbdami su žymiai didesniais objektais.

Pats nuskaitymo modulis gali būti tiesiogiai prijungtas prie suderinamo kompiuterio. Įdiekite „Turtle Control Pad“, jei norite nešiojamo atskiro darbo eigos, kurioje nuskaitymas, apdorojimas ir eksportavimas būtų tvarkomi tiesiai įrenginyje.

kraštinės spindulys: 4 pikseliai
„>“ Trys moduliai trims skirtingiems darbo diapazonams

Trys „Turtle“ moduliai naudoja nepriklausomas optines konfigūracijas, o ne plečia vieną skenavimo diapazoną kiekvienai programai. Tai leidžia pasirinkti modulį, kuris geriausiai atitinka kiekvieno projekto fizinį dydį ir detalumo lygį.

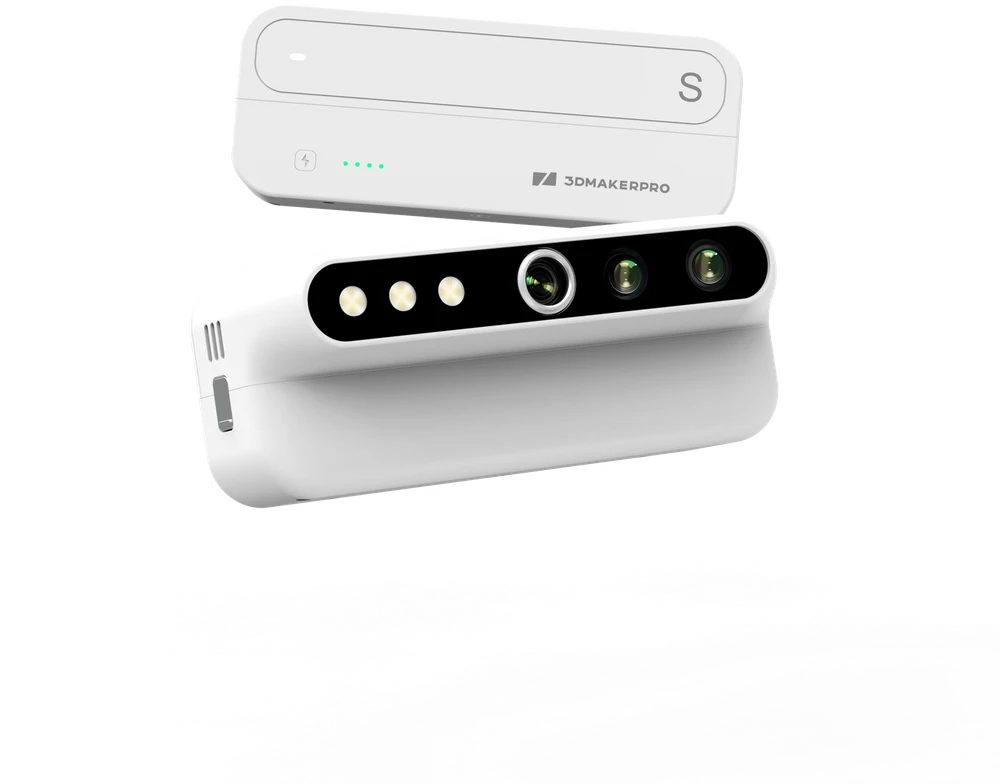

S modulis – tikslus mažiems objektams

S modulis skirtas maždaug 10–300 mm dydžio objektams. Tikslumas iki 0,01 mm, o skiriamoji geba – iki 0,05 mm, todėl tai yra detalėms orientuotas „Turtle“ serijos pasirinkimas. Tipinės taikymo sritys apima miniatiūras, juvelyrikos dydžio detales, odontologinio dydžio objektus ir kitus kompaktiškus komponentus, kuriems svarbi smulki paviršiaus geometrija.

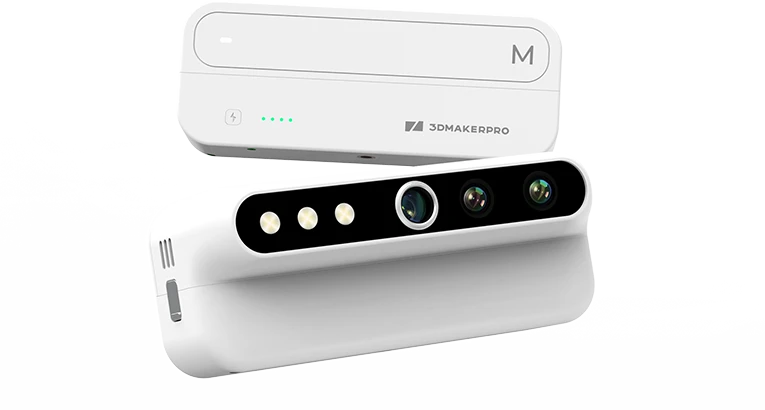

M modulis – universalus ir universalus įrenginys

M modulis apima platų tipinių objektų diapazoną, maždaug nuo 15 iki 1 500 mm. Jis sujungia iki 0,03 mm tikslumą su 0,07 mm skiriamąja geba ir yra skirtas kaip universalus pasirinkimas kasdieniam nuskaitymui. Jis puikiai tinka figūroms, mechaninėms dalims, šalmams, avalynei, spausdintiems modeliams ir daugeliui vidutinio dydžio objektų.

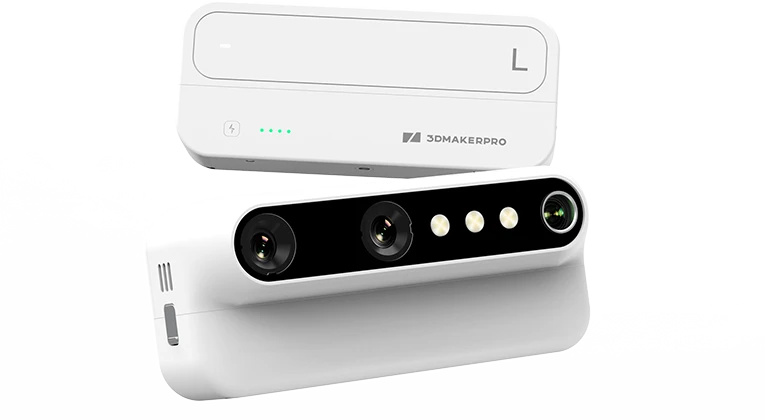

L modulis – skirtas didelio formato skenavimui

L modulis skirtas maždaug 100–2000 mm dydžio objektams. Didesnis 600 x 450 mm vieno skenavimo diapazonas ir ilgesnis darbinis atstumas leidžia jį geriau naudoti tokiose srityse kaip baldai, transporto priemonių komponentai, didelės plokštės ir viso kūno skenavimas. Nurodytas tikslumas yra iki 0,05 mm, o skiriamoji geba – 0,10 mm.

Trys būdai, kaip nustatyti skaitytuvą

Pasirinktas modulis lemia objekto, kurį galite nuskaityti, dydį, o fizinė konfigūracija – kaip jį apdorosite. „Turtle“ palaiko nešiojamas, atskiras modulines ir laidines konfigūracijas, o nuskaitymo modulius galima naudoti šiose skirtingose konfigūracijose.

Rankinis valdymas su „Turtle Control Pad“ užtikrina nešiojamą, belaidį nuskaitymo įrenginį. Atskyrus modulį nuo valdymo skydelio, galima lengviau pasiekti sunkiai pasiekiamus kampus ir ankštas vietas, o tiesioginis laidinis prijungimas prie kompiuterio sukuria įprastą darbo stotį ilgesnėms arba labiau į našumą orientuotoms nuskaitymo sesijoms.

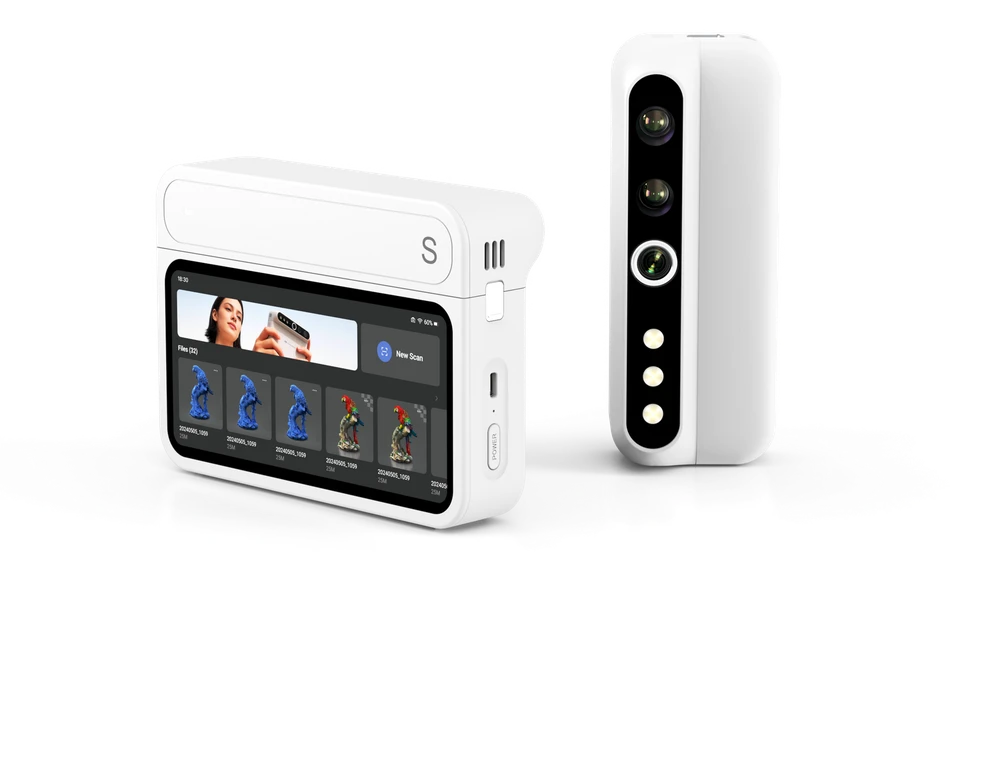

Autonominis skenavimas naudojant „Turtle“ valdymo skydelį

Papildomai įsigyjamas „Turtle“ valdymo skydelis paverčia „Turtle“ skenavimo modulį atskira skenavimo sistema. Nuskaitymo duomenis galite užfiksuoti, apdoroti, peržiūrėti ir eksportuoti tiesiai įrenginyje, nenaudodami nešiojamojo kompiuterio skenavimo cikle.

Valdymo planšetėje yra 6,4 colio 2K AMOLED ekranas, 16 GB RAM ir 256 GB SSD atmintis. Nuskaitytus duomenis galima eksportuoti kaip ASC arba PLY taškų debesis ir OBJ arba STL tinklus, kad būtų galima juos toliau apdoroti suderinamuose 3D, CAD ir pjaustymo procesuose.

Integruotas ekranas taip pat leidžia tiesiogiai įrenginyje apžiūrėti užfiksuotą geometriją. Tai ypač naudinga skenuojant ne darbo vietoje, nes rezultatą galima peržiūrėti prieš pereinant nuo objekto ar vietos.

kraštinės spindulys: 4 pikseliai
„>“ Skenavimas be žymeklių su objektų sekimu

„Turtle“ naudoja matomą objekto geometriją ir tekstūrą elementų pagrindu atliekamam lygiavimui, todėl daugelį objektų galima nuskaityti prieš tai netaikant sekimo žymeklių. Tai sumažina pasiruošimą ir panaikina poreikį nulupti žymeklius nuo objekto po nuskaitymo.

Sekimo sistemai vis tiek gali būti sunku atpažinti labai lygius arba be jokių bruožų paviršius. Tokiose situacijose „3DMakerpro“ rekomenduoja naudoti ploną skenavimo purškiklio sluoksnį, kad būtų sukurti papildomi matomi paviršiaus bruožai. Blizgiems, skaidriems ir labai atspindintiems objektams taip pat gali būti naudingas skenavimo purškiklis.

Tęsti po sekimo praradimo

Jei laikinai prarandamas sekimas, „Turtle“ gali perkelti vietą pagal jau užfiksuotą geometriją. Nukreipkite skaitytuvą atgal į anksčiau nuskaitytą sritį ir sistema galės atkurti savo padėtį, kad nuskaitymas būtų tęsiamas, o ne iš naujo paleistas visas projektas.

Iki 30 kadrų per sekundę su kompiuterio jungtimi

Visi trys nuskaitymo moduliai autonominėje konfigūracijoje veikia 10 kadrų per sekundę greičiu ir palaiko didelio kadrų dažnio režimą iki 30 kadrų per sekundę, kai prijungti prie kompiuterio. Didesnis kadrų dažnis užtikrina greitesnį peržiūros vaizdą judant aplink objektą ir gali palengvinti sklandų nuskaitymo judesį.

kraštinės spindulys: 4 pikseliai
„>“ Automatinis kalibravimas keičiant modulius

S, M ir L moduliai sukurti taip, kad juos būtų galima keistis tarp nuskaitymų. Prijungus modulį, atitinkami kalibravimo duomenys įkeliami automatiškai, todėl nereikia kaskart keičiant skaitytuvo konfigūraciją atlikti rankinės kalibravimo plokštės procedūros.

Moduliai keičiami tarp atskirų nuskaitymų, o ne aktyvaus nuskaitymo metu. Prieš diegdami kitą modulį ir atidarydami kitą projektą, užbaikite arba sustabdykite dabartinį nuskaitymą.

2,3 MP jutiklis ir spalvų bei tekstūrų fiksavimas

Kiekvienas „Turtle“ nuskaitymo modulis naudoja 2,3 MP jutiklį ir palaiko 24 bitų spalvų tekstūras. Palyginti su ankstesniu „3DMakerpro“ minimu jutikliu, „Turtle“ jutiklis suteikia 76 % daugiau pikselių, todėl padeda užfiksuoti smulkesnę geometrinę informaciją ir sodresnius tekstūros duomenis.

Trys moduliai sujungia bendrą jutiklių platformą su skirtingais fiksavimo plotais ir darbiniais atstumais, leisdami sistemai išlaikyti moduliui būdingą dėmesį tikslumui, universalumui ar didelio formato aprėpčiai.

JMStudio nuskaitymo programinė įranga

„3DMakerpro“ „JMStudio“ programinė įranga palaiko nuskaitymo darbo eigą nuo įrenginio prijungimo iki fiksavimo realiuoju laiku, optimizavimo ir eksportavimo. Palaikomi eksporto formatai: STL, OBJ, PLY ir ASC, todėl nuskaitytus duomenis galima toliau naudoti tinklelio apdorojimo, atvirkštinės inžinerijos, CAD, vizualizacijos ar 3D spausdinimo darbo eigose.

„Turtle“ taip pat gali eksportuoti standartinius taškų debesies ir tinklelio formatus neužrakinant nuskaitymo duomenų patentuotame projekto formate vėlesniam apdorojimui.

Kurį „Turtle“ modulį turėtumėte pasirinkti?

Rinkitės S modulį, kai didžioji jūsų darbo dalis susijusi su kompaktiškais objektais ir smulkiomis paviršiaus detalėmis. Jis pasižymi didžiausiu deklaruojamu tikslumu ir skiriamąja geba „Turtle“ serijoje ir yra natūralus pasirinkimas miniatiūroms, juvelyrikos masto komponentams ir kitiems mažiems tiksliems objektams fotografuoti.

Rinkitės M modulį, jei jums reikia plačiausios universalios parinkties. Dėl plataus tipinių objektų diapazono jis tinka vartotojams, kurie nuskaito daugybę skirtingų dalių ir objektų ir nesispecializuoja nei labai mažuose, nei labai dideliuose objektuose.

Rinkitės L modulį, kai prioritetas teikiamas dideliems objektams. Jo žymiai didesnis skenavimo plotas ir ilgesnis darbinis atstumas skirti baldams, kūno skenavimui, automobilių dalims ir kitoms reikmėms, kai naudinga vienu kadru aprėpti didesnį paviršiaus plotą.

Kadangi „Turtle“ sistema yra modulinė, vėliau, pasikeitus nuskaitymo poreikiams, galima pridėti papildomų modulių. „Turtle Control Pad“ veikia su visais trimis „Turtle“ serijos moduliais. „Turtle“ moduliai ir „Turtle Control Pad“ yra skirti tik „Turtle“ serijai ir nėra suderinami su ankstesniais „3DMakerpro“ skaitytuvų modeliais.

Prijungiamas prie kompiuterio arba visiškai nešiojamas

„Turtle“ nuskaitymo moduliui nereikia valdymo skydelio, kai jis naudojamas su suderinamu kompiuteriu. Prijunkite modulį tiesiai prie kompiuterio, kad galėtumėte nuskaityti, ir pasiekite prie kompiuterio prijungtą didelės kadrų dažnio režimą.

Valdymo planšetė reikalinga, kai norite naudoti sistemą kaip nešiojamą atskirą skaitytuvą. Pati valdymo planšetė negali nuskaityti be prijungto „Turtle“ nuskaitymo modulio.

Techninės specifikacijos – 3DMakerpro Turtle S / M / L moduliai

Specifikacija	S modulis	M modulis	L modulis
Pagrindinis naudojimas	Maži objektai / smulkios detalės	Universalus bendrosios paskirties nuskaitymas	Dideli objektai
Tikslumas	0,01 mm	0,03 mm	0,05 mm
Rezoliucija	0,05 mm	0,07 mm	0,10 mm
Vieno fiksavimo diapazonas	160 x 120 mm	240 x 180 mm	600 x 450 mm
Darbinis atstumas	180–280 mm	200–400 mm	500–950 mm
Tipinis objekto dydis	10–300 mm	15–1 500 mm	100–2000 mm
Kadrų dažnis	10 kadrų per sekundę / iki 30 kadrų per sekundę su kompiuteriu	10 kadrų per sekundę / iki 30 kadrų per sekundę su kompiuteriu	10 kadrų per sekundę / iki 30 kadrų per sekundę su kompiuteriu
Jutiklis	2,3 MP	2,3 MP	2,3 MP
Šviesos šaltinis	Mėlynas šviesos diodas	Mėlynas šviesos diodas	Mėlynas šviesos diodas
Spalvos tekstūra	24 bitų spalvų tekstūros	24 bitų spalvų tekstūros	24 bitų spalvų tekstūros
USB sąsaja	USB C tipo	USB C tipo	USB C tipo
Išvesties formatai	OBJ / STL / PLY / ASC	OBJ / STL / PLY / ASC	OBJ / STL / PLY / ASC
