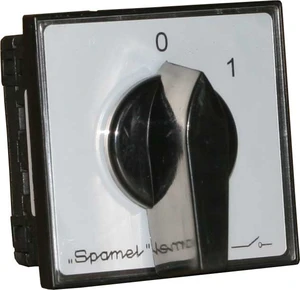

Spamel Jungtis 1-0-2 4P 100A sumontuota prie darbastalio - SK100- 4, 8396P03

1-0-2 4P 100A, montuojamas į darbastalį - SK100- 4, 8396P03 TECHNINIAI DUOMENYS UE izoliacijos vardinė įtampa 690 V Vardinė smūgio įtampa atspari Uimp 6 kV IU vardinė nuolatinė srovė 100 A Vardinė jungties srovė Ic 100 A Šilumos srovė sutartinė oro Ith 100 A Šilumos srovė sutartinė Ithe būsto 100 A Dažnis 50 / 60 Hz Žymėjimo srovė Le katė. AC- 21A, AC- 22A 100 A (230 / 400 / 500 / 690 V) Vardinis Pe jungties galia katėje. AC- 23A 18 kW (230 V) 31 kW (400 V) 38 kW (500 V) 50 kW (690 V) Vardinis Pe jungties galia AC3 18 kW (230 V) Jungiamasis kampas 45 ° -90 ° Icw (1s) 1,7 kA Vardinė trumpojo jungimo srovė Icm 2,5 kA Jungiamųjų laidų sekcija 16... 35 mm2 (standus) 16... 25 mm2 (lankstus) Adapterio tvirtinimas prie darbastalio 2 lentelė Sraigtai gnybtuose M6 Laidų (presorių) įtempimo momentas 4.4 Nm Mechaninis patvarumas 3,0 milijonai (apsikeitimo ciklai) Aplinkos temperatūra -40... + 70 ° C (darbai) -40... + 70 ° C (laikymas) Apsaugos lygis: PN- EN 60529, palyginti su darbastaliu IP65 OB apsaugos lygis IP65 Terminalų apsaugos laipsnis IP20 EN 60947-1 taršos lygis 3 Apsaugos klasė OB korpuse II Atsparumas vibracijai (IEC 60068-2-6) 2... 100 Hz (dažnis) 13,2 Hz (pravažiavimo dažnis) ± 1 mm (judėjimo amplitudė) ± 0,7 g (greičio amplitudė) Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas drėgnam ciklui (IEC 60068-2-30) 55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis) Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52) 1 bandymo ryškumas
