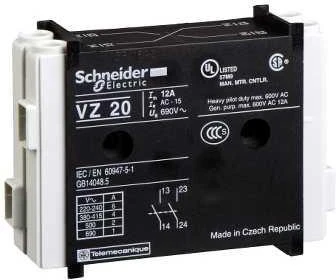

Papildomas kontaktas 1Z 1R šoninis montavimas iš anksto (VZ7) III PRIEDAS Gaminių asortimentas TeSys sutrumpintas įrenginio pavadinimas VZ Produkto tipas arba komponentas Papildomas kontaktų blokas Didelio našumo tipas ir konfigūracija Kontaktai 1 NO + 1 NC Kintamosios srovės (nuolatinės srovės) tinklo dažnis 50 / 60 Hz Vardinė šiluminė srovė konvekcinio oro aušinime [Ith] 12 A Vardinė šiluminė srovė [Ith] 10 A Mechaninis patvarumas 100000 ciklas Elektros ilgaamžiškumas 100000 ciklas DC- 11 Jungtys - gnybtai Sankabos gnybtai 2 laidai 1... 2,5 mm2 - kabelio standumas: fiksuoti Sraigtai 2 laidai 0.75... 1,5 mm2 - kabelio standumas: lankstus - kabelio varžtų įsukimo momentas 0.7 N.m - sraigtinių gnybtų aukštis 65 mm plotis 20 mm gylis 48,5 mm Darbinė aplinka IEC 60947,5 -standartiniai CSAGLUL IP apsaugos sertifikatai IP20 pagal IEC 60529 Ugnies varža -20... 50 ° C

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Schneider
Modelis

VZ7
Modelio pavadinimas

VZ7

Gamintojas Schneider

Atsiliepimų nėra

Atsiliepimų politika

1. Kam skirtas Schneider papildomas kontaktų blokas VZ7?

Šis Schneider priedas skirtas šoniniam montavimui prie TeSys serijos įrenginių. Jis suteikia vieną normaliai atvirą ir vieną normaliai uždarą kontaktą. Kontaktų blokas VZ7 praplečia valdymo grandinės galimybes. Tai pramoninis gaminys, tinkantis kintamajai ir nuolatinei srovei. Atitinka IEC standartus.

2. Kokia šio kontakto šiluminė srovė Ith?

Gamintojo duomenimis, vardinė šiluminė srovė konvekcinio oro aušinime siekia 12 amperų. Ši vertė galioja ant kortelės nurodytomis sąlygomis. Kitas nurodytas rodiklis yra 10 amperų. Skaičiai rodo, kiek srovės kontaktas gali saugiai praleisti be perkaitimo. Tai svarbu parenkant tinkamus laidus.

3. Kokie gnybtai montuojami ant šio kontakto?

Bloke įrengti sraigtiniai sankabos gnybtai. Jie tinka dviem laidams, kurių skerspjūvis yra nuo 1 iki 2,5 kvadratinio milimetro fiksuotam kabeliui. Lanksčiam kabeliui reikia nuo 0,75 iki 1,5 kvadratinio milimetro. Priveržimo momentas yra 0,7 Niutono metro. Tokia konstrukcija užtikrina tvirtą ir saugų sujungimą.

4. Ar šis Schneider priedas tinka prie starterio?

Taip, jis sukurtas šoniniam montavimui prie TeSys serijos įrenginių. Dažniausiai jis naudojamas su kontaktoriais arba variklio starteriais. Mechaninis ir elektrinis patvarumas siekia po 100 000 ciklų. Tai rodo, jog blokas pagamintas patikimam darbui pramoninėse mašinose. Visada patikrinkite suderinamumą su pagrindiniu aparatu.

5. Koks šio papildomo kontakto darbinės įtampos dažnis?

Įrenginys skirtas kintamosios srovės tinklui, kurio dažnis yra 50 arba 60 hercų. Blokas gali būti naudojamas ir nuolatinės srovės grandinėse. Dėl šios savybės jis tinka įvairiose elektros valdymo sistemose. Nurodyta apsaugos klasė yra IP20 pagal IEC 60529 standartą. Dažnį ir įtampą visada parinkite pagal projektuojamą sistemą.
