Schneider Electric Tiesioginis paleidiklis, tiesioginis, 18,5 kW, 690 V kintamoji srovė, 3 fazės, IP40

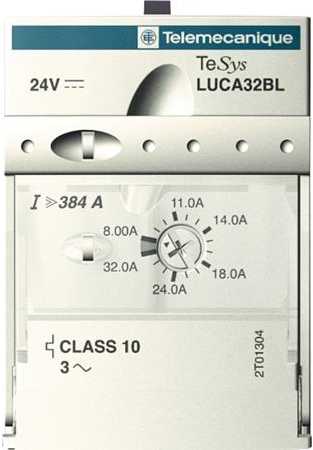

Blok wyzwalacza 8-32A 110-240V AC/DC (LUCA32FU)   Parametry podstawowe Gama produktów TeSys Nazwa produktu TeSys U Skrócona nazwa urządzenia LUCA Typ produktu lub komponentu Standardowa jednostka sterująca Zastosowanie produktu Podstaw.wymogi ochronne dotycz. rozruszników silnikowych przeciążenie i zwarcie Zgodność produktu LUFC00LUFN.. Kategoria użytkowania AC-41AC-43AC-44 Moc silnika w kW 15 kW w 400...440 V prąd przemienny (AC) 50/60 Hz15 kW w 500 V prąd przemienny (AC) 50/60 Hz18.5 kW w 690 V prąd przemienny (AC) 50/60 Hz Zakres nastaw zabezpieczenia cieplnego 8...32 A Napięcie sterujące [Uc] 110...220 V DC110...240 V AC Klasa wyzwalania w przypadku przeciazenia Klasa 10 - limit częstotliwości 40...60 Hz - kompensacja temperaturowa -25...70 °C - zgodny z IEC 60947-6-2Klasa 10 - limit częstotliwości 40...60 Hz - kompensacja temperaturowa -25...70 °C - zgodny z UL 508Klasa 20 - limit częstotliwości 40...60 Hz - kompensacja temperaturowa -25...70 °C - zgodny z IEC 60947-6-2Klasa 20 - limit częstotliwości 40...60 Hz - kompensacja temperaturowa -25...70 °C - zgodny z UL 508 Parametry uzupełniające Dostępna funkcja Zabezpieczenie prze zwarciem doziemnymKasowanie ręczneZabezpieczenie przed przeciążeniem i zwarciemZabezpieczenie przed zanikiem fazy i niesymetrią fazową Sposób montażu Wymienny Miejsce montażu Strona przenia Zakres napięcia sterującego 88...242 V dla DC obwód 110...220 V pracujący88...264 V dla AC obwód 110...240 V pracujący Typowe zużycie prądu 25 mA w 110...240 V AC I rms zapieczętowane z LUB1225 mA w 110...240 V AC I rms zapieczętowane z LUB32280 mA w 110...220 V DC I maximum w czasie zamykania z LUB12280 mA w 110...220 V DC I maximum w czasie zamykania z LUB32280 mA w 110...240 V AC I maximum w czasie zamykania z LUB12280 mA w 110...240 V AC I maximum w czasie zamykania z LUB3235 mA w 110...220 V DC I rms zapieczętowane z LUB1235 mA w 110...220 V DC I rms zapieczętowane z LUB32 Czas pracy 35 ms otwieranie z LUB12 dla Obwód sterowania35 ms otwieranie z LUB32 dla Obwód sterowania50 ms CLOSING z LUB12 dla Obwód sterowania50 ms CLOSING z LUB32 dla Obwód sterowania Typ obciążenia 3-fazowy silnik - chłodzenie z samoczynnym chłodzeniem Próg wyzwolenia 14,2 x Ir +/- 20 % Znamionowe napięcie izolacji [Ui] 600 V zgodnie z UL 508690 V zgodnie z IEC 60947-1600 V zgodnie z CSA C22.2 Nr 14 Znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z IEC 60947-6-2 Separacja obwodu dla celów bezpieczeństwa 400 V SELV pomiędzy sterowaniem a dodatkowymi obwodami zgodnie z IEC 60947-1400 V SELV pomiędzy sterowanie lub dodatkowym obwodem a obwodem głównym zgodnie z IEC 60947-1 Masa produktu 0.135 kg Środowisko pracy Rozpraszanie ciepła 3 W dla Obwód sterowania z LUB32 Odporność na krótkie zaniki zasilania 3 ms Immunity to voltage dips 70 % 500 ms zgodnie z IEC 61000-4-11 Normy EN 60947-6-2IEC 60947-6-2UL 508 typ E z przegrodą międzyfazowąCSA C22.2 Nr 14 typ E Certyfikaty produktu ABSASEFAATEXBVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)UL Stopień ochrony IP IP20 panel przedni i zaciski okablowane zgodnie z IEC 60947-1IP20 inne lica zgodnie z IEC 60947-1IP40 zewnętrzna strefa połączeń panelu przedniego zgodnie z IEC 60947-1 Działanie ochronne TH zgodnie z IEC 60068 Temperatura otoczenia dla pracy -25...70 °C Temepratura otoczenia dla przechowywania -40...85 °C Wysokość pracy (w metrach nad poziomem morza) 2000 m Odpornośc ogniowa 650 °C zgodnie z IEC 60695-2-12960 °C części wsporcze elementów pod napięciem zgodnie z IEC 60695-2-12 Odporność na wstrząsy 10 gn otwarte bieguny mocy zgodnie z IEC 60068-2-2715 gn zamknięte bieguny mocy zgodnie z IEC 60068-2-27 Odporność na wibracje 2 gn 5...300 Hz otwarte bieguny mocy zgodnie z IEC 60068-2-64 gn 5...300 Hz zamknięte bieguny mocy zgodnie z IEC 60068-2-6 Odporność na oddziaływanie wyładowań elektrostatycznych 8 kV poziom 3 na wolnym powietrzu zgodnie z IEC 61000-4-28 kV poziom 4 na zestyku zgodnie z IEC 61000-4-2 Nierozpraszająca fala uderzeniowa 1 kV tryb szeregowy zgodnie z IEC 60947-6-22 kV tryb wspólny zgodnie z IEC 60947-6-2 Odpornośc na promieniowanie 10 V/m 3 zgodnie z IEC 61000-4-3 Odporność na szybkozmienne stany przejściowe 2 kV[Spacja]klasa[Spacja]3 połączenie szeregowe zgodnie z IEC 61000-4-44 kV[Spacja]klasa[Spacja]4 wszytskie obwody z wyjątkiem łącza szeregowego zgodnie z IEC 61000-4-4 Odporność na pola radioelektryczne 10 V zgodnie z IEC 61000-4-6 Oferta zrównoważonego rozwoju Status oferty zrównoważonego rozwoju Produkt ekologiczny Green Premium
