1. Kokiam įrenginiui tinka šis srovės daviklis?

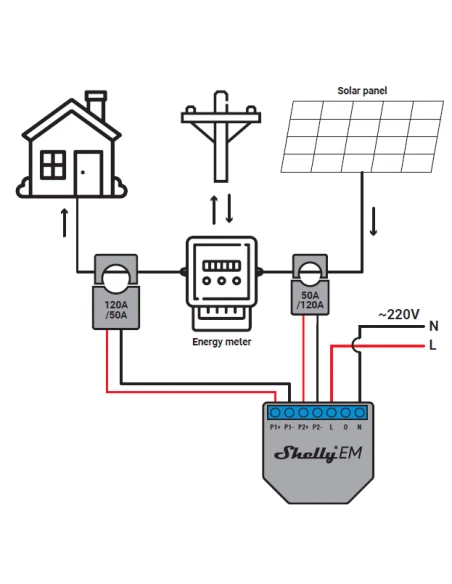

Šis Shelly srovės transformatorius yra suderinamas tik su „Shelly EM“ energijos stebėjimo moduliu. Jis skirtas tiksliai matuoti elektros parametrus. Šis priedas leidžia stebėti suvartojimą dviejuose atskiruose elektros linijose, pavyzdžiui, skirstomajame skydelyje.
2. Kokius matavimus atlieka šis 50A transformatorius?
Prietaisas fiksuoja pagrindinius elektros tinklo parametrus: įtampą, aktyviąją galią ir sunaudotą energiją. Taip pat jis matuoja reaktyviąją galią, kuri rodo, ar yra fazių neatitikimas. Šie duomenys padeda analizuoti indukcinių variklių ir panašių įrenginių apkrovą.
3. Kokia yra šio srovės keitiklio matavimo paklaida?
Šio feritinio šerdies transformatoriaus matavimų tikslumas yra 1%. Toks aukštas tikslumo lygis užtikrina patikimus energijos suvartojimo duomenis. Maža paklaida yra svarbi norint tiksliai apskaičiuoti sąnaudas ir stebėti įvairių elektros prietaisų veikimą.
4. Kokios didžiausios srovės gali išmatuoti šis prietaisas?
Nominali matuojama srovė yra 50 amperų, tačiau maksimali trumpalaikė apkrova gali siekti 85 amperus. Šis ribotas srovės diapazonas leidžia saugiai stebėti įprastus namų ūkio ar nedidelius komercinius elektros tinklus. Vidinis skylės skersmuo laidui yra 11 mm.
5. Kaip sumontuoti šį srovės jutiklį?

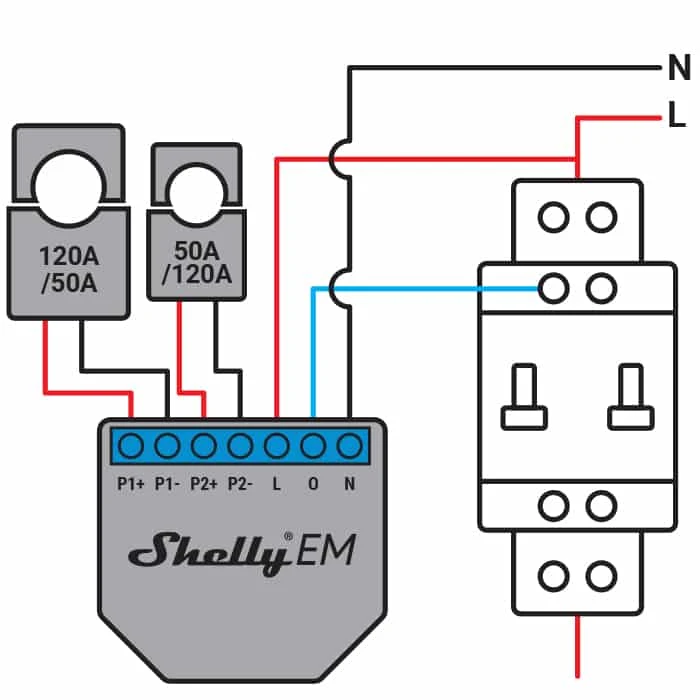

Transformatorius montuojamas ant vienos fazinės elektros linijos laidininko grandinės skydelyje. Jis jungiamas prie „Shelly EM“ modulio. Atsparumas apkrovai yra 20 omų, o dielektrinė atsparumo įtampa – 3000 V kintamosios srovės, kas užtikrina saugų naudojimą.
