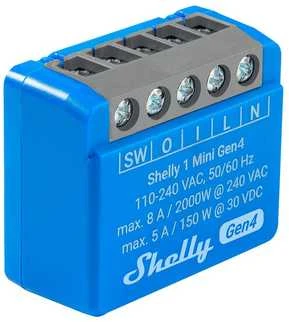

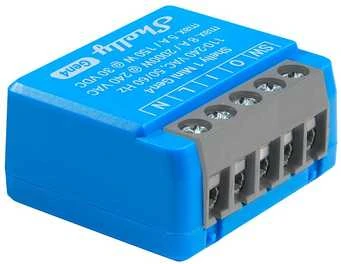

2 „Shelly 1 Mini Gen4“ „Zigbee“ / „Matter“ valdiklių rinkinys

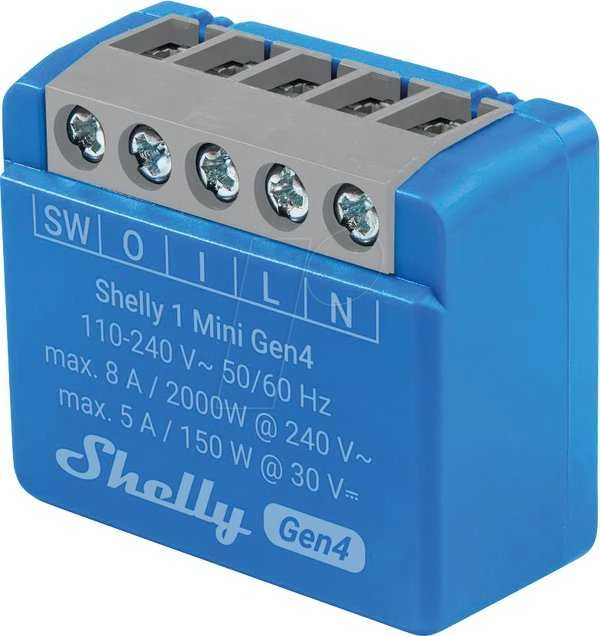

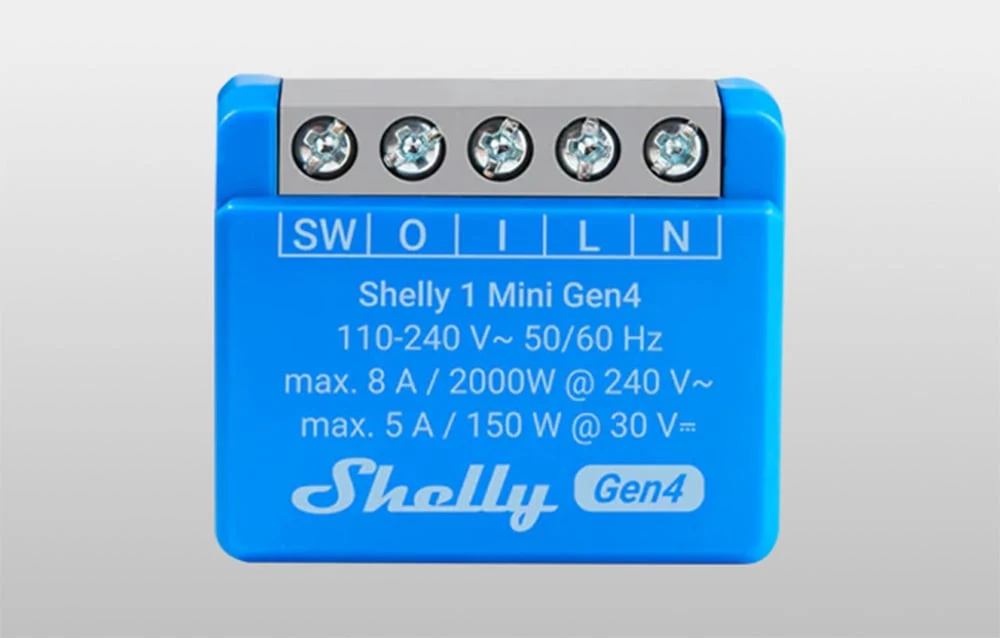

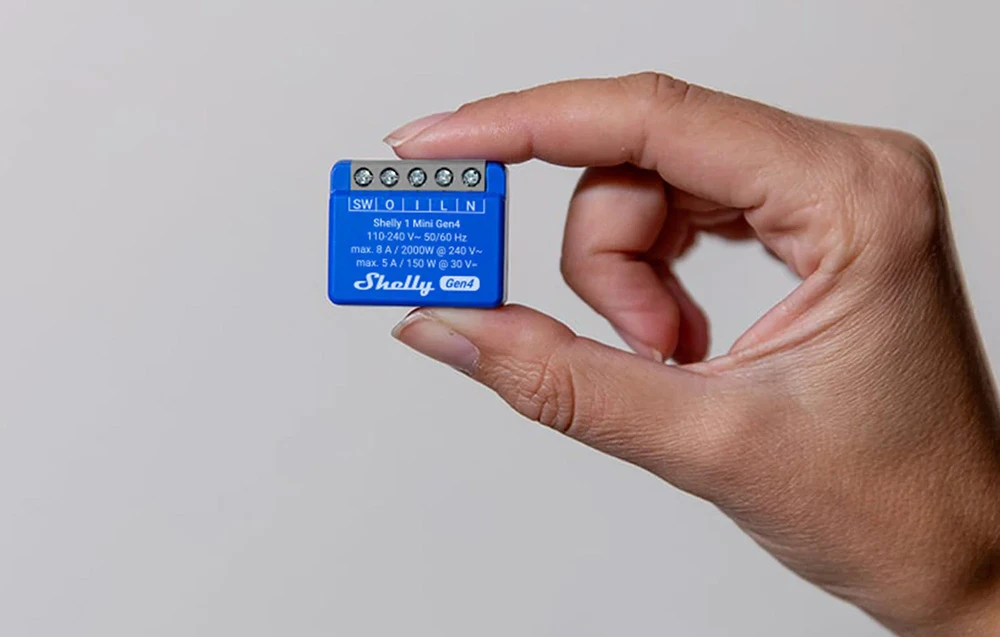

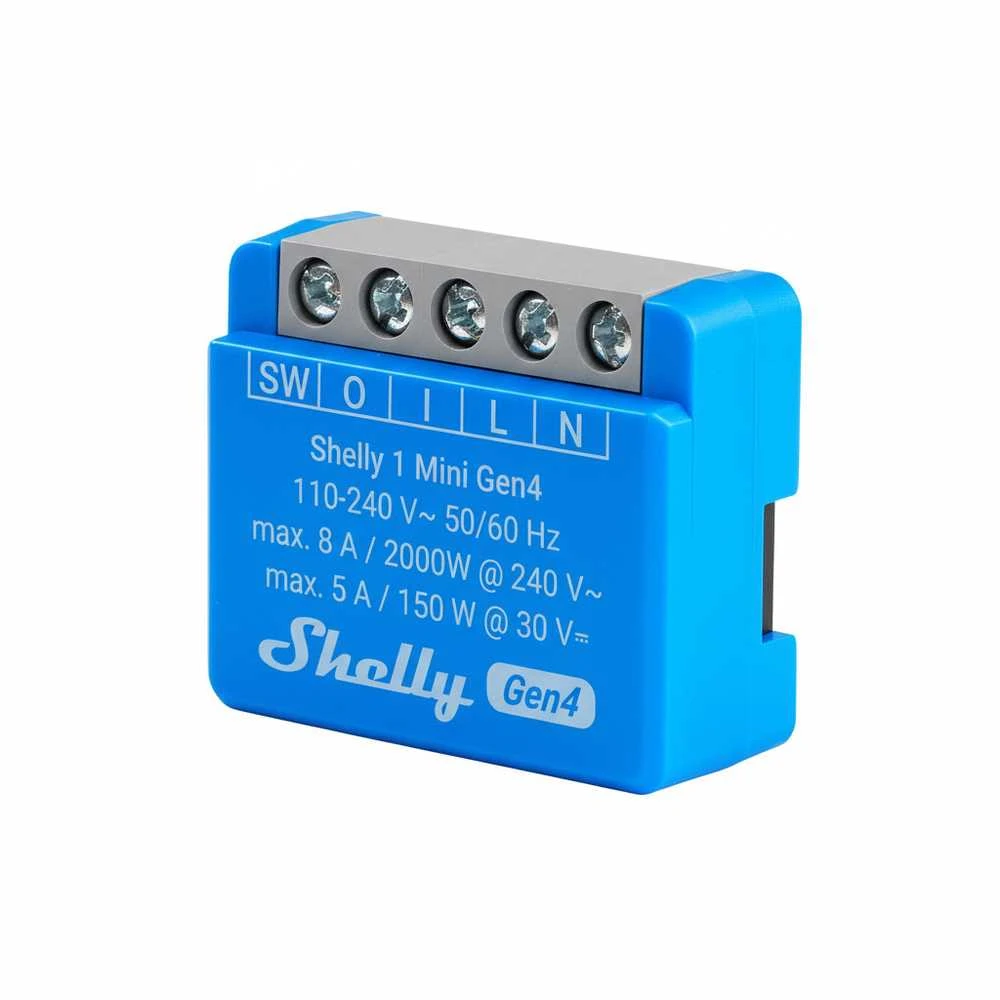

„Shelly 1 Mini Gen4“ yra pažangus relinis valdiklis, kuris, nepaisant mažo dydžio (29 x 34 x 16 mm), palaiko kelis ryšio standartus, įskaitant „Wi-Fi“, „Zigbee“, „Bluetooth“ ir „Matter“. Jį galima montuoti skirstymo dėžutėse, už lizdų ir vietose, kur yra ribota įrengimo erdvė. Dėl nulinio potencialo kontaktų įrenginį galima naudoti tose srityse, kuriose reikalinga galvaninė grandinių izoliacija, pavyzdžiui, vartų, relės, durų skambučio ar automatikos sistemos valdymui, nepriklausomai nuo jų darbinės įtampos. Jis taip pat palaiko tvarkaraščius, scenas ir scenarijus bei integruojasi su namų automatikos sistemomis, tokiomis kaip „Google Home“, „Alexa“ ir „Samsung SmartThings“. Rinkinį sudaro du įrenginiai.

Platus jungiamumas ir suderinamumas su „Matter“ protokolu
„Shelly 1 Mini Gen4“ valdiklis palaiko ryšį per „Wi-Fi“ (802.11 b/g/n), „Zigbee“ (802.15.4) ir „Bluetooth 5.0“. Įrenginys taip pat veikia kaip BLE šliuzas ir „Wi-Fi“ bei „Zigbee“ signalo stiprintuvas kitiems daiktų interneto įrenginiams. Dėl suderinamumo su „Matter“ protokolu jį galima integruoti į bet kurią šį standartą palaikančią ekosistemą, o tai padidina jo universalumą ir supaprastina diegimą įvairiose namų aplinkose.

Sausi kontaktai ir veikimas su įvairiomis įtampomis
„Shelly 1 Mini Gen4“ privalumas yra galimybė valdyti tiek žemos įtampos (30 V nuolatinės srovės), tiek iš elektros tinklo (iki 240 V kintamosios srovės) maitinamus įrenginius. Dėl sauso kontakto jį taip pat galima naudoti situacijose, kai reikalinga izoliuota relė, pvz., vartams, durų skambučiams ar apšvietimui valdyti.

Išplėstinės planavimo ir scenų funkcijos

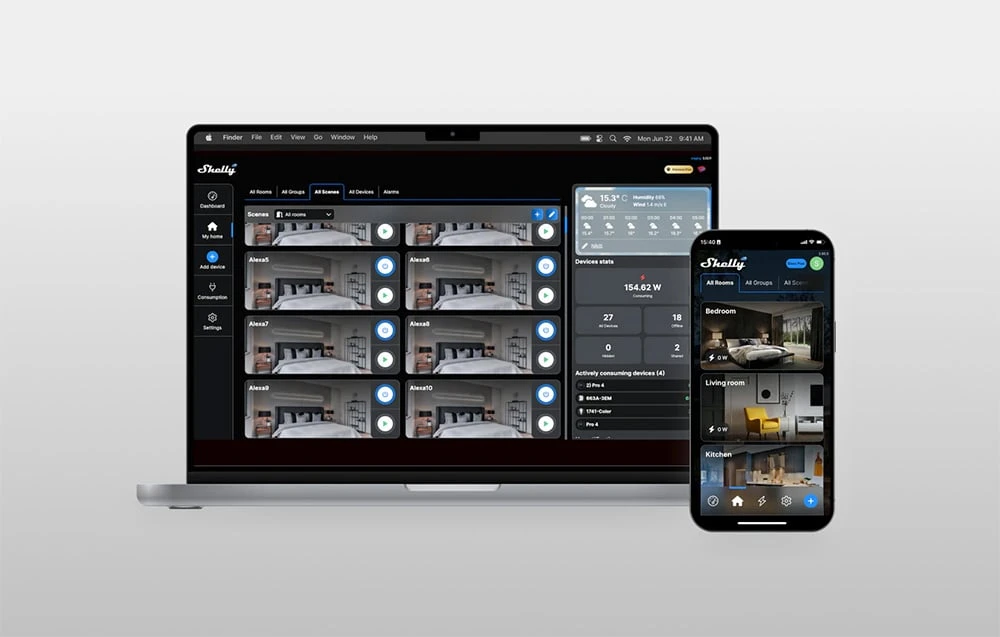

„Shelly 1 Mini Gen4“ leidžia nustatyti iki 20 tvarkaraščių, leidžiančių suplanuoti automatinį įrenginių įjungimą arba išjungimą konkrečiu laiku pasirinktomis savaitės dienomis. Be to, jis palaiko scenų kūrimą – veiksmų rinkinius, kurie suaktyvinami vienu metu arba nuosekliai reaguojant į įvykį, pavyzdžiui, kelių įrenginių įjungimą aptikus judesį. Tvarkaraščiai ir scenos konfigūruojami naudojant „Shelly Smart Control“ programėlę, kurią galima nemokamai atsisiųsti į mobiliuosius įrenginius ir kompiuterius.

Integracijos ir visiškas vietinis arba nuotolinis valdymas
Įrenginį galima integruoti ne tik su pagrindinių balso asistentų gamintojų sistemomis, bet ir su vietinėmis sistemomis per HTTP/HTTPS, MQTT, Webhooks arba KNX net/IP. „Shelly 1 Mini Gen4“ veikia tiek vietiniu režimu (be prieigos prie debesies), tiek per internetą, todėl galima visiškai valdyti įrenginį nepriklausomai nuo naudotojo vietos. Integruota žiniatinklio sąsaja leidžia tiesiogiai konfigūruoti iš naršyklės.

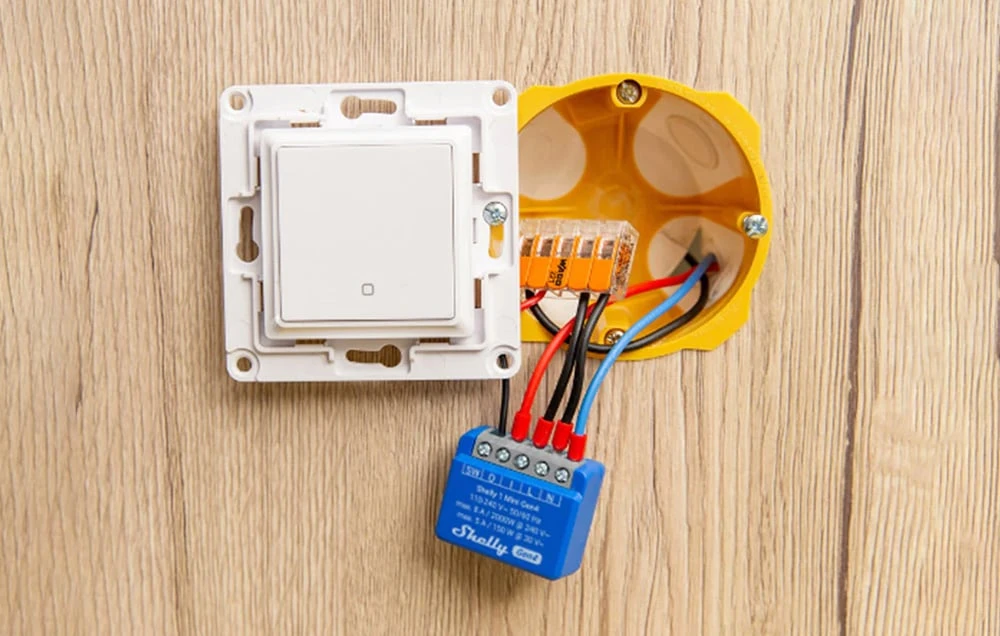

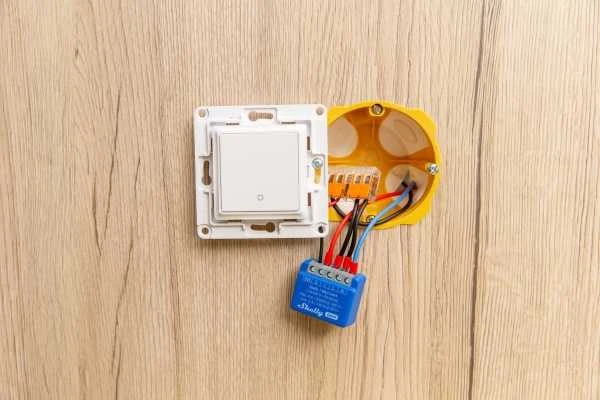

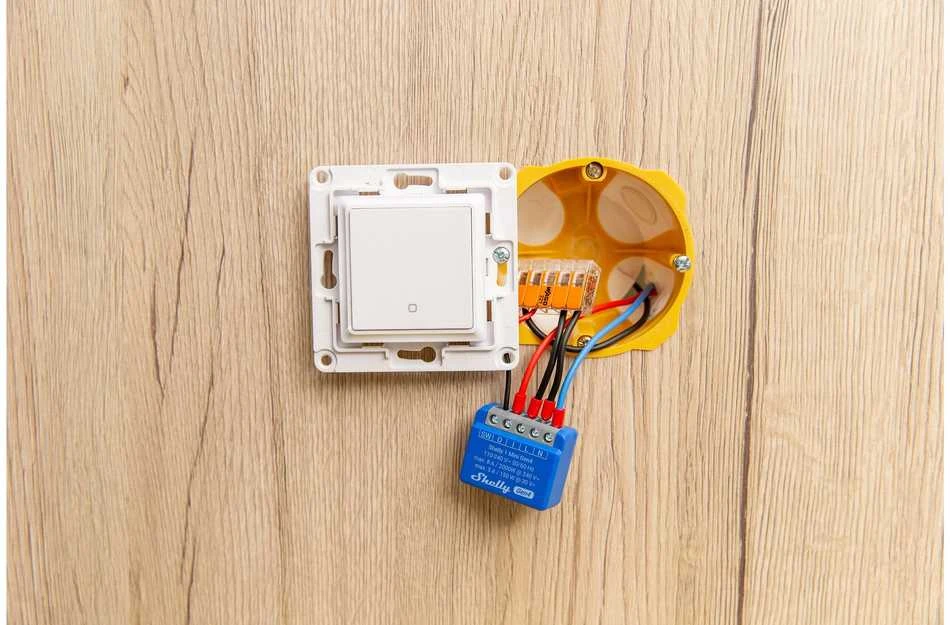

Didelis montavimo lankstumas
Valdiklio korpusas pagamintas iš plastiko ir leidžia jį montuoti elektros dėžutėse. Nepaisant kompaktiškų matmenų, įrenginyje yra pažangus ESP-Shelly-C68F mikrovaldiklis su 8 MB „flash“ atminties, leidžiantis realiuoju laiku palaikyti scenarijus ir funkcijas.

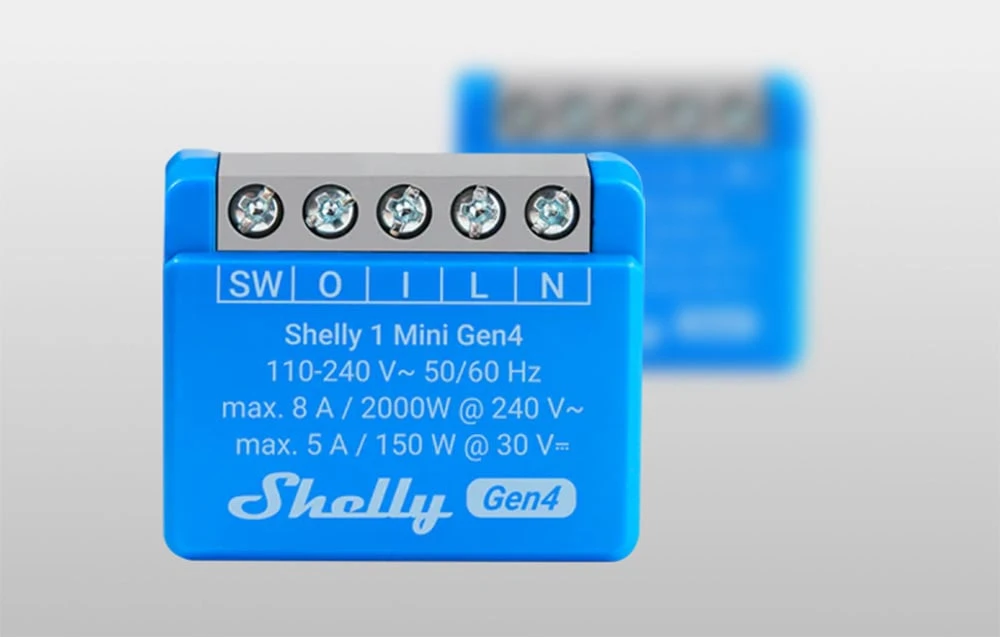

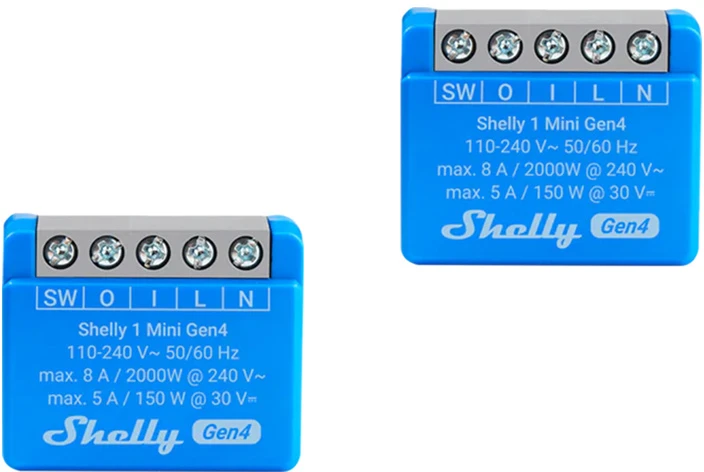

Įtraukta
- Shelly valdiklis x2
- vartotojo vadovas
Bendra
| Gamintojas | Šelis |
|---|
| Modelis | 1MiniGen4 |
|---|
Fizinės specifikacijos
| Matmenys | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 colio |
|---|
| Svoris | 19 ±1 g / 0,65 ±0,04 uncijos |
|---|
| Maksimalus varžtinių gnybtų priveržimo sukimo momentas | 0,4 Nm / 3,5 svaro |
|---|
| Vielos skerspjūvis | 0,2–2,5 mm² / 24–14 AWG (vientisos, daugiagyslės ir antgaliais laidų) |
|---|
| Laidų nuėmimo ilgis | 6–7 mm / 0,24–0,28 colio |
|---|
| Montavimas | Sieninė dėžutė |
|---|
| Korpuso medžiaga | Plastikas |
|---|
| Korpuso spalva | Mėlyna |
|---|
| Jungties spalva | Pilka |
|---|
Aplinkos sąlygos
| Darbinė temperatūra | Nuo -20 °C iki 40 °C / Nuo -5 °F iki 105 °F |
|---|
| Darbinė drėgmė | 30–70 % santykinis oro drėgnumas |
|---|
| Didžiausias aukštis | 2000 m / 6562 pėd. |
|---|
Elektriniai parametrai
| Maitinimo šaltinis | 110–240 V kintamoji srovė |
|---|
| Relė | Be potencialo, NO kontaktas, 1 poliaus, µ kontaktas |
|---|
| Energijos suvartojimas | < 1,2 W |
|---|
| Išorinė apsauga | Suveikimo charakteristika B arba C, vardinė srovė maks. 10 A, atjungimo geba min. 6 kA, energijos ribojimo klasė 3 |
|---|
Išėjimo grandinės parametrai
| Maksimali perjungimo įtampa | 240 V kintamoji / 30 V nuolatinė srovė |
|---|
| Maksimali perjungimo srovė | 8 A / 240 V kintamoji srovė, 5 A / 30 V nuolatinė srovė |
|---|
| Maksimali išėjimo galia | 2000 W / 240 V kintamoji srovė, 150 W / 30 V nuolatinė srovė |
|---|
| Apsauga nuo viršįtampių | Nėra |
|---|
| Apsauga nuo viršsrovės | Nėra |
|---|
| Apsauga nuo perkrovos | Nėra |
|---|
Jutikliai ir matavimai
| Vidinis temperatūros jutiklis | Taip |
|---|
„Wi-Fi“
| Protokolas | 802.11 b/g/n/ax |
|---|
| RF juosta | 2412–2472 MHz |
|---|
| RF galia | < 20 dBm |
|---|
| Diapazonas | Iki 30 m patalpose / 50 m lauke (priklausomai nuo vietos sąlygų) |
|---|
„Bluetooth“
| Protokolas | 5.0 |
|---|
| RF juosta | 2402–2480 MHz |
|---|
| RF galia | < 4 dBm |
|---|
| Diapazonas | Iki 10 m patalpose / 30 m lauke (priklausomai nuo vietos sąlygų) |
|---|
Zigbee
| Protokolas | 802.15.4 |
|---|
| RF juosta | 2400–2483,5 MHz |
|---|
| RF galia | < 20 dBm |
|---|
| Diapazonas | Iki 100 m patalpose / 300 m lauke (priklausomai nuo vietos sąlygų) |
|---|
Mikroprocesoriaus blokas
| CPU | ESP-Shelly-C68F |
|---|
| „Flash“ atmintis | 8 MB |
|---|
Programinės įrangos funkcijos
| Tvarkaraščiai | 20 |
|---|
| Žiniatinklio kabliai (URL veiksmai) | 20 su 5 URL kiekvienam žiniatinklio kabliukui |
|---|
| Skriptai | Taip |
|---|
| MQTT | Taip |
|---|
