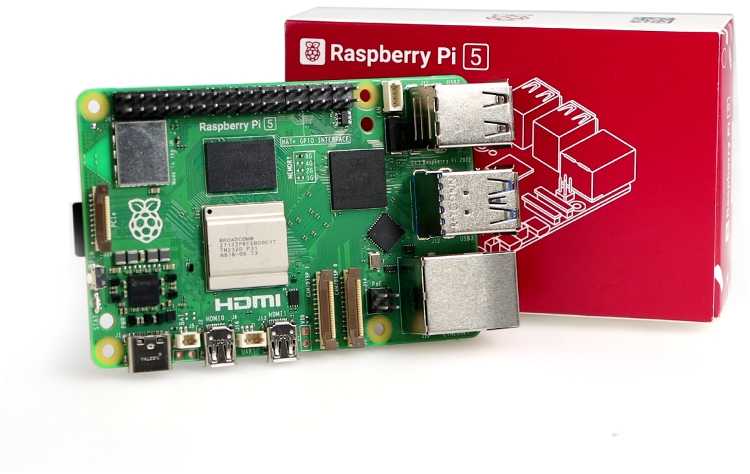

Raspberry Pi 5 8GB

Raspberry Pi 5 8GB

Raspberry Pi 5, aprūpintas 8 GB RAM, yra kita ikoninės „raspberry“ serijos dalis. Šiame įrenginyje yra dvi „microHDMI“ jungtys, du USB 3.0 ir du USB 2.0 prievadai. Be to, jame yra USB C maitinimo jungtis, dvi sąsajos fotoaparatui ir MIPI DSI/CSI ekranui, PCI Express 2.0 jungtis, vieta ventiliatoriui, UART jungtis, vieta RTC baterijai ir specialus maitinimo mygtukas. Taip pat yra dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitas 1000 Mbps Ethernet prievadas su PoE maitinimo funkcija.

Raspberry Pi 5, kuriame yra 8 GB LPDDR4X-4267 RAM, maitinamas keturių branduolių Broadcom BCM2712 ARM Cortex-A76 64 bitų procesorius, kurio taktinis dažnis yra 2,4 GHz, o tai yra 2–3 kartus efektyvesnis nei jo pirmtakas Raspberry Pi4.

Penktajame šios ikoniškos serijos leidime yra dvi „microHDMI“ jungtys, du USB 3.0 prievadai , du USB 2.0 ir USB C maitinimo jungtis. Įrenginyje taip pat yra dvi sąsajos kamerai ir MIPI DSI/CSI ekranui, PCI Express 2.0 jungtis ir vieta ventiliatoriui. , UART jungtis, vieta RTC baterijai ir specialus maitinimo mygtukas.

Raspberry Pi 5 taip pat turi dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitą 1000 Mb/h Ethernet prievadą su galimybe maitinti per PoE naudojant PoE+ HAT perdangą. Plokštėje yra standartinė 40 kontaktų GPIO jungtis (2×20 kontaktų, 2,54 mm žingsnio) ir lizdas microSD atminties kortelei su operacine sistema. Be to, šalia tipinių tvirtinimo angų yra angos, skirtos oficialiam radiatoriui su ventiliatoriumi sumontuoti.

Raspberry Pi 5 komponentų išdėstymas

1. Modelio žymėjimas
2. Broadcom BCM2712 procesorius
3. PCI Express 2.0 sąsaja
4. ON/OFF mygtukas
5. Energijos valdymo sistema
6. Aktyvaus aušinimo/radiatoriaus tvirtinimo angos
7. RTC akumuliatoriaus jungtis
8. UART jungtis
9. Raspberry Pi RP1 I/O valdiklis
10. Ventiliatoriaus jungtis
11. Ethernet ir USB prievadai (apversti iš Raspberry Pi 4)
12. PoE HAT jungtis
13. 2x 4 eilučių MIPI DSI/CSI jungtys
