Qubino 1 fazės z-wave sąnaudų matuoklis

Qubino Z-Wave modulis yra skirtas energijos matavimui vienfaziame elektros energijos tinkle iki 65A. Integruotas mikroprocesorius matuoja elektros energiją, įtampą ir įtampos veiksnius išgaunamus iš matuojamų signalų.

Qubino 1-fazės su-wave išmanusis elektros energijos sąnaudų matuoklis ZMNHTD1 aprašymas - Prekės nuotrauka

Qubino Smart Meter yra skirtas energijos matavimui vienfaziame elektros energijos tinkle iki 65A. Integruotas mikroprocesorius matuoja elektros energiją, įtampą ir įtampos veiksnius išgaunamus iš matuojamų signalų.

Veikia Z-Wave duomenų perdavimo protokolo pagrindu. Taip pat atlieka Z-Wave signalo stiprinimo funkciją ir palaiko Z-Wave tinklo stabilumą.

PRIVALUMAI

Matuoja iki 65A (vienfazė).

Paprastas montavimas (montuojasi ant DIN bėgelio)

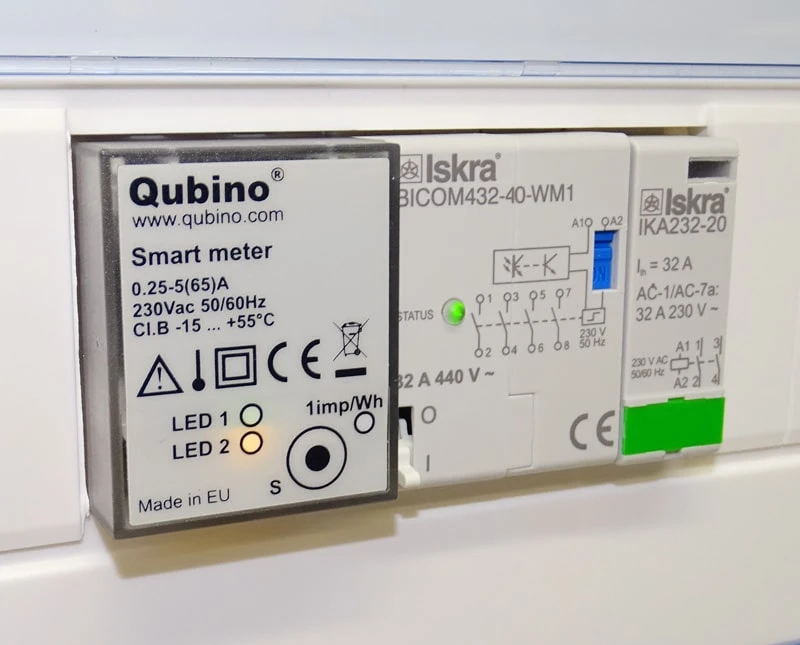

Jungimo kontrolė (ON/OFF) 2x32A (su IKA ir BICOM)

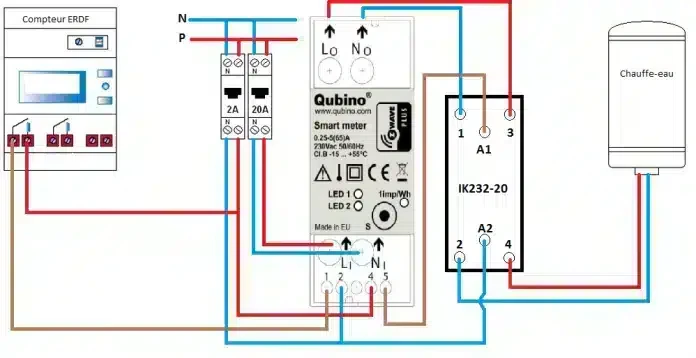

Modulis gali valdyti du elektroninius įrenginius (on/off):

– Vieną BICOM432-40-WM1Bistable jungiklis (32A)

Valdomas integruota optine (IR) komunikacine jungtimi

– Vieną IKA232-20/230 V Kontaktorių (32 A)

Techninės specifikacijos

Main terminals (LI, NI, Lo, No)
Contacts capacity:	1.5 … 16 (25) mm2
Connection screws:	M5
Max torque:	3.5 Nm (PZ2)
Optional terminals (1,2,4,5)
Contact capacity:	0.05 … 1 (2.5) mm2
Screws:	M3
Max torque:	0.6 Nm
Measuring input:
Type (connection):	single phase (1b)
Reference current (Iref):	5 A
Maximum current (Imax):	65 A
Minimum current (Imin):	0.25 A
Starting current:	20 mA
Voltage (Un):	230 V (±20%)
Power consumption at Un:	< 2 W
Nominal frequency (fn):	50 and 60 Hz
Accuracy:
Active energy and power:
Standard EN 62053-21:	class 1
Standard EN 50470-3:	class B
Reactive energy:
Standard EN 62053-23:	class 2
Optical communication:
Type:	IR – used to control BICOM432-40-WM1
Input (1):
Rated voltage:	230 V (± 20%)
Input resistance:	450 kOhm
Safety:
Indoor Meter:	yes
Degree of pollution:	2
Protection class:	II
AC voltage test:	4 kV
Installation Category:	300 Vrms cat. III
Standard:	EN 50470
Ambient conditions and EMC:
According standards for indoor active energy Meters.
Temperature and climatic condition according to EN 62052 11
Ambient conditions and Safety:
According standards for indoor active energy Meters.
Temperature and climatic condition according to EN 62052 11
Dust/water protection:	IP20
Operating temperature:	-15 … 55°C
Storage temperature:	-40 … 70°C
Enclosure material:	Self-extinguish complying UL94 V
Indoor Meter:	yes
Degree of pollution:	2
AC voltage test:	4 kV
Distance:	up to 30 m indoors (depending on building materials)
Weight (with packaging):	150g (170g)
Frequency range:	868.4 MHz, Z-Wave
Installation:	DIN rail 35mm
Dimensions (W x H x D):	36 x 90 x 64mm
Package dimensions (W x H x D):	40 x 95 x 80mm
Colour:	RAL 7035

Qubino 1-fazės su-wave išmanusis elektros energijos sąnaudų matuoklis ZMNHTD1 aprašymas - Prekės nuotrauka

Qubino specifikacija

Automatizavimo segmentas	Elektros apskaita , Valdikliai
Gamintojas	Qubino
Komunikacija	Z-Wave
Energijos šaltinis	Tinklas
Programėlės	Amazon Alexa , Domoticz , Fibaro , Google Assistant , Google Home , Home Assistant , Homey , openHAB , Smart Things , Yubii Home Center
Spalva	Balta
Išmatavimai	36 x 90 x 64mm
IP	IP20
El. sąnaudų matavimas	Taip
Didžiausia apkrova (A)	65A
Pradinė srovė	20 mA
Nominali įtampa (Un)	230 V (± 20%)
Tikslumas	Standard EN 62053-21: class 1 Standard EN 50470-3: class B
Darbinė temperatūra	-15 ... 55°C
Dažnių diapazonas	868.4 MHz, Z-Wave
Kontaktų talpa	1.5 ... 16 (25) mm2
