Šviesos intensyvumo jutiklis BH1750 Arduino priedas

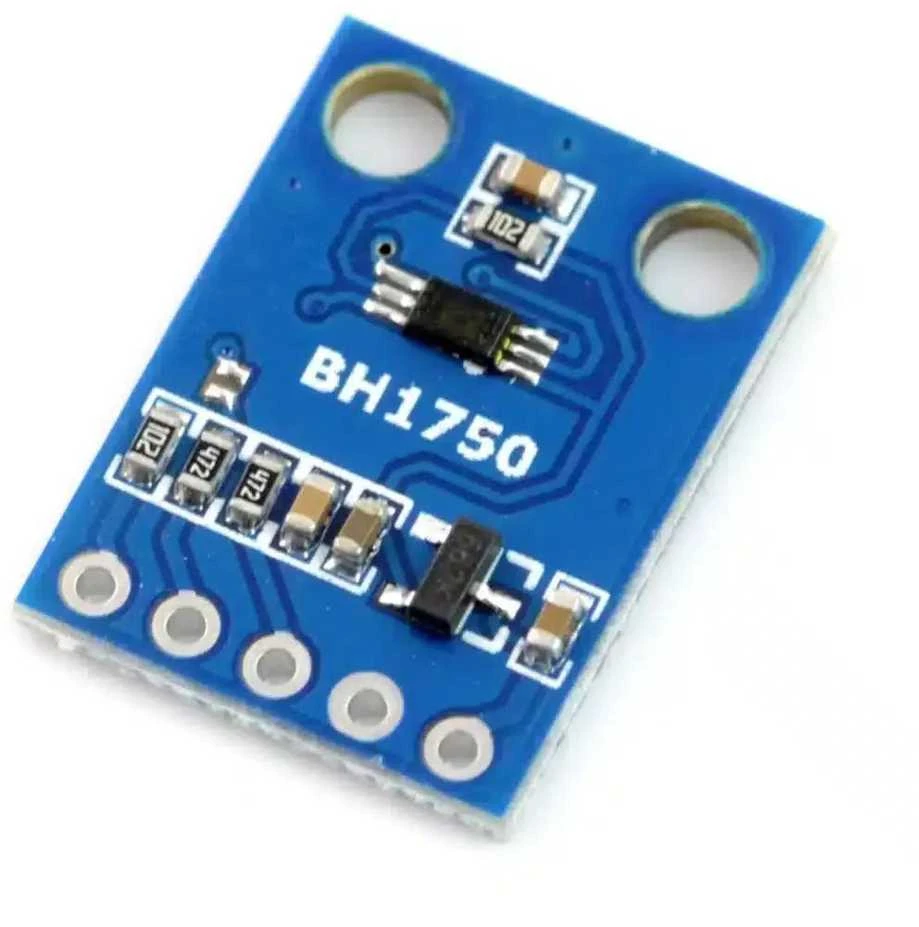

Skaitmeninis šviesos intensyvumo jutiklis, veikiantis diapazone nuo 1 iki 65535 liuksų (Lux), kurio skiriamoji geba yra 1 lx arba 4 lx, priklausomai nuo pasirinkto veikimo režimo.

Jis bendrauja per I2C sąsają (TWI), tai yra, dvi eilutes: duomenys – SDA ir laikrodis SCL. Modulis gali būti naudojamas šviesos intensyvumui matuoti tiek patalpoje, tiek atviroje erdvėje.

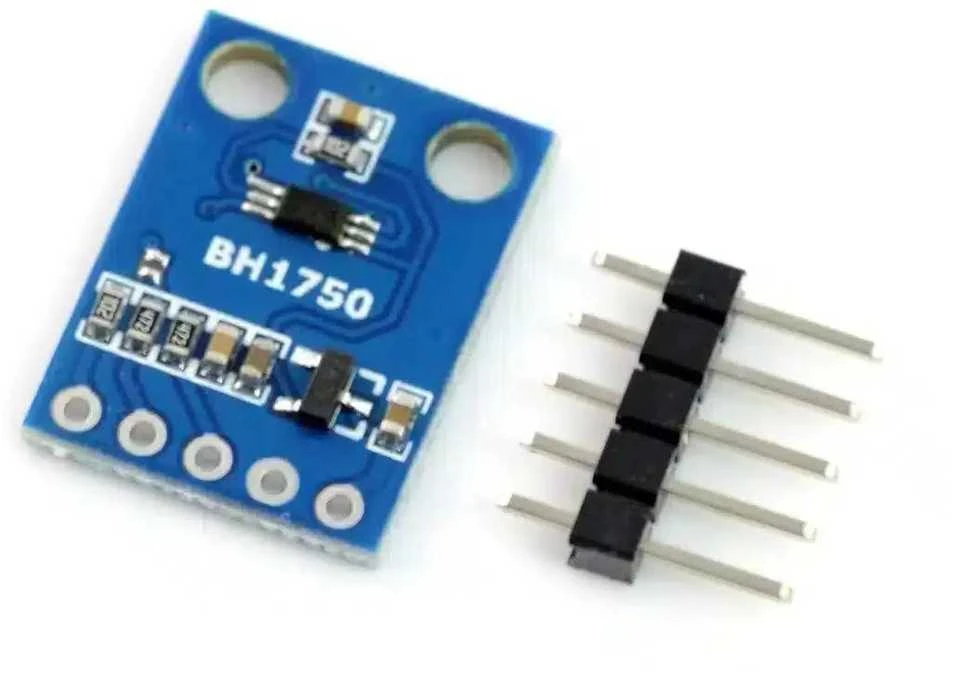

Komplekte yra kaiščio jungtis, skirta litavimui.

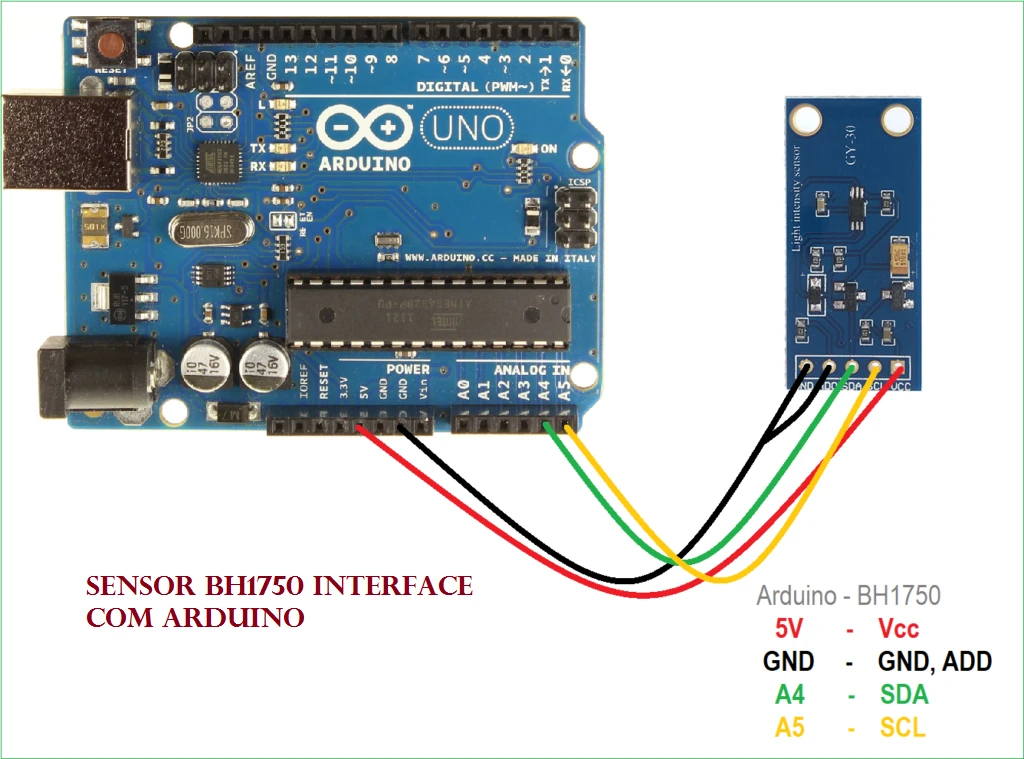

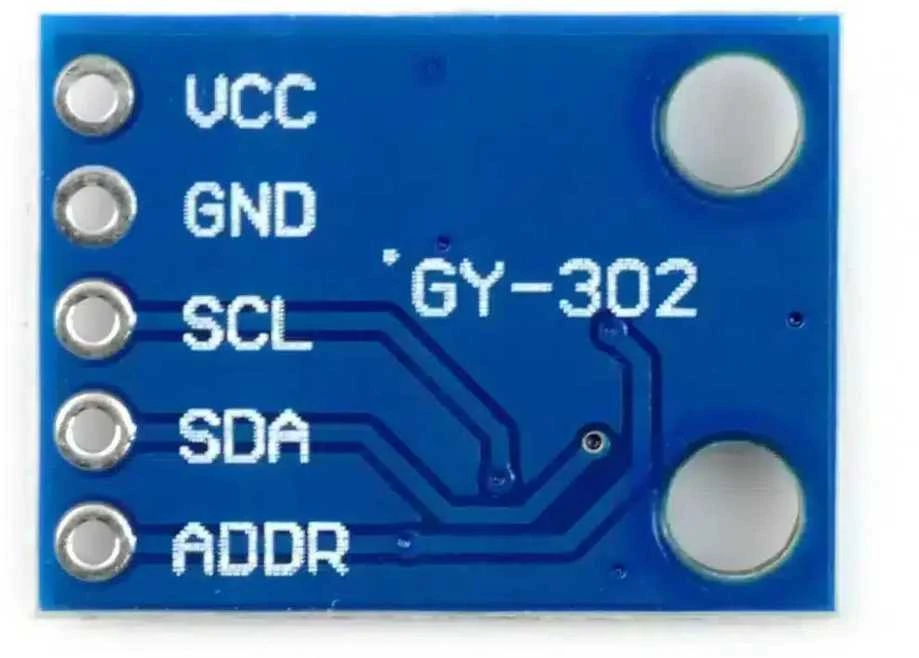

Jungtys:

VCC – maitinimo įtampa: nuo 3 V iki 5 V.
GND – sistemos įžeminimas.
SCL – I2C magistralės laikrodžio linija.
SDA – I2C magistralės duomenų linija.
ADD – I2C magistralės adreso parinkimas, žemos būsenos indikacija nustato adresą į: 0100011, aukštą: 1011100. Pagal nutylėjimą pin yra žemoje būsenoje.
