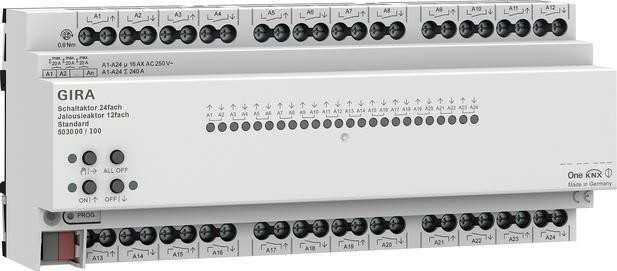

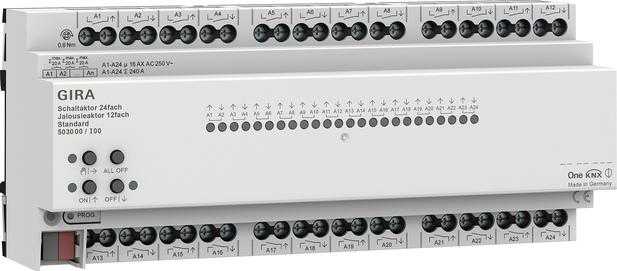

GIRA relė/akliuzo pavara 24x/12x 16 A standartinis KNX ONE 503000

Techniniai duomenys

Gira One magistralė: vytos poros kabelis YCYM 2 x 2 x 0,8

KNX magistralė: TP256

Bandomoji įtampa: 4 kV (KNX/EIB magistralės laidas)

Vardinė įtampa

- KNX: DC 21–32 V SELV

Perjungimo galia: AC 250 V, 16 A / AC1

Maksimali įjungimo srovė: 800 A (200 µs), 165 A (20 ms)

Gretimų išėjimų srovės apkrova: iš viso 20 A

Prijungimo galia

- Varžinė apkrova: 3000 W

- Talpinė apkrova: 16 A, maks. 140 µF

- Varikliai (žaliuzės arba ventiliatorius): 1380 W

- Kaitrinės lempos: 2300 W

- Halogeninės lempos 230 V: 2500 W

- Aukštos įtampos LED lempos: tip. 400 W

- Transformatorius su apvija: 1200 VA

- Tronic transformatorius: 1500 W

- Liuminescencinės lempos, be kompensavimo: 1000 VA

- Liuminescencinės lempos,

Duo sujungimo schema: 2300 VA

- Liuminescencinės lempos, lygiagrečiai kompensuotos: 1160 VA

- Gyvsidabrio lempos, be kompensavimo: 1000 W

- Gyvsidabrio lempos, lygiagrečiai kompensuotos: 1160 W

Jungtys

- Gira One magistralė: prijungimo-šakojimo jungtis

- KNX: prijungimo-šakojimo jungtis

- Apkrova: varžtiniai gnybtai (maks. 4 mm² arba 2 x 2,5 mm²)

Srovės suvartojimas

- Gira One magistralė: 4–18 mA
