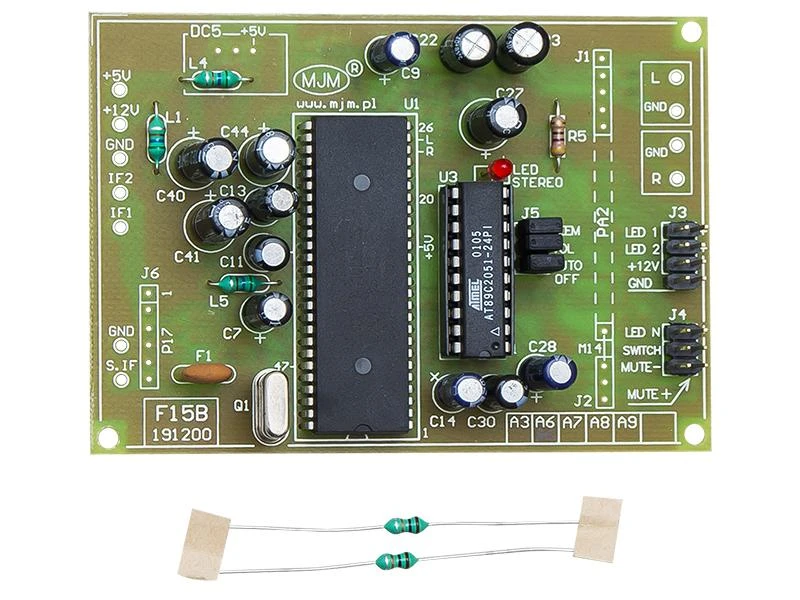

Dekoder F15B umożliwia odbiór wszystkich standardów fonii jakie są nadawane w Polsce, między innymi NICAM stereo. W dekoderze następuje cyfrowe przetworzenie odbieranego sygnału, dzięki czemu jakość dźwięku jest bardzo dobra. Po zainstalowaniu dekodera w odbiorniku TV przejmuje on wszystkie funkcje toru fonii, z wyjątkiem regulacji głośności, barwy i równowagi dźwięku. Dekoder przewidziany jest do pracy w dwóch podstawowych konfiguracjach:

konfiguracja I przeznaczona jest do odbiorników stereofonicznych z wykorzystaniem wewnętrznego wzmacniacza i głośników odbiornika.Wszystkie oryginalne funkcje odbiornika zostają zachowane.

konfiguracja II przeznaczona do odbiorników monofonicznych wymaga współpracy z zewnętrznym stereofonicznym sprzętem AUDIO. Regulacja parametrów dźwięku odbywa się przez wzmacniacz zewnętrzny.

Dekoder automatycznie rozpoznaje standard odbieranej fonii i może sygnalizować jej rodzaj (mono, stereo, dwa dźwięki). Żeby ułatwić podłączenie dekodera do różnych odbiorników TV zaprojektowano kilka płytek wyposażenia dodatkowego. Wykorzystując te płytki dekoder można podłączyć do większości odbiorników TV stereo lub monofonicznych. Dekoder F15B można instalować również do magnetowidów stereofonicznych systemu A2, poszerzając ich możliwości o odbiór NICAMU.

DANE TECHNICZNE:
- Odbierane standardy fonii:
1) CCIR B/G5.5MHzFM1 kanał mono
2) OIRT D/K6.5MHzFM1 kanał mono
3) CCIR A2 stereo5.5/5.74MHzFM1 kanał stereo
4) CCIR dwa dźwięki5.5/5.74MHzFM2 niezależne kanały mono*
5) OIRT stereo6.25/6.5MHzFM1 kanał stereo
6) OIRT dwa dźwięki6.25/6.5MHzFM2 niezależne kanały mono*
7) MIX stereo5.74/6.5MHzFM1 kanał stereo
8) NICAM 728 stereo5.85/6.5MHzQPSK/FM1 kanał stereo + kanał FM
9) NICAM 728 dwa dźwięki5.85/6.5MHzQPSK/FM2 kanały mono + kanał FM*
- Zasilanie:
dwoma napięciami: 12V / 40mA i 5V / 210mA,
lub pojedynczym napięciem od 12V do 18V / 150mA z wykorzystaniem dodatkowej przetwornicy DC5.
- Sygnał wejściowy:
sygnał częstotliwości różnicowej fonii z wyjścia detektora fonii (S.IF), optymalne napięcie wejściowe - 100mVpp - 300mVpp
lub sygnał częstotliwości pośredniej wizji (IF) z wyjścia głowicy w.cz. odbiornika TV, z wykorzystaniem dodatkowej płytki wzmacniacza P17
- Sygnał wyjściowy audio: typowo 0.7V rms
- Wymiary: szerokość 96.5mm x głębokość 69mm x wysokość : min. 17mm max. 48mm, zależna od płytek wyposażenia dodatkowego
