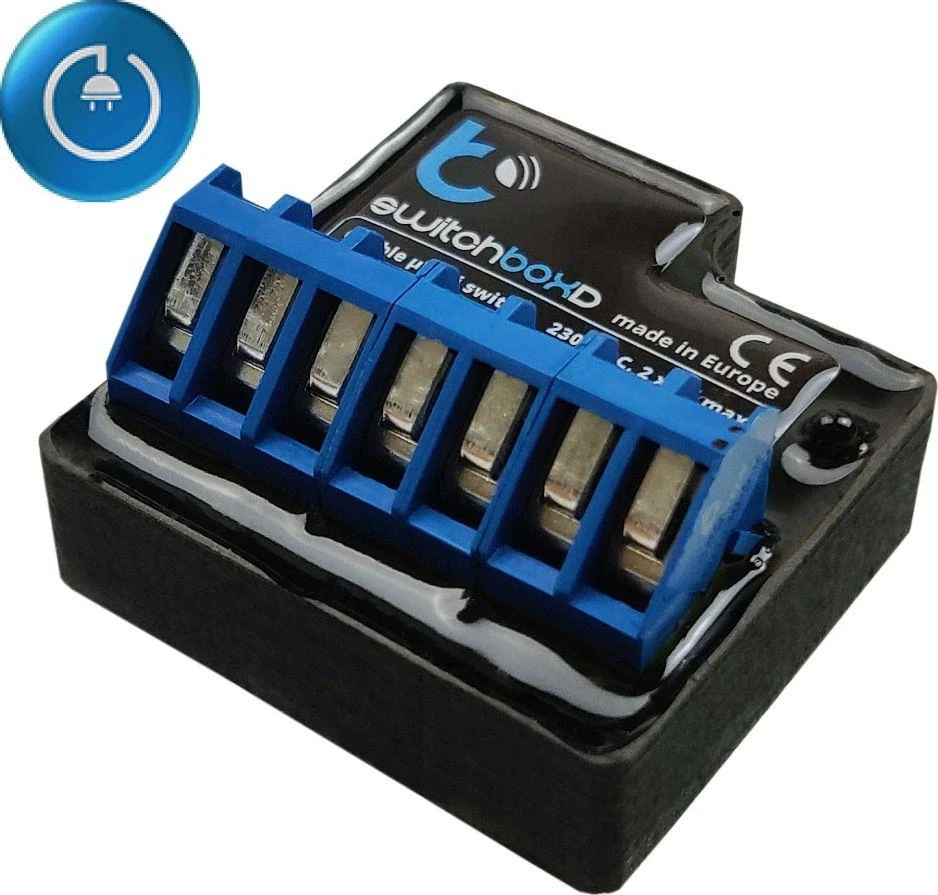

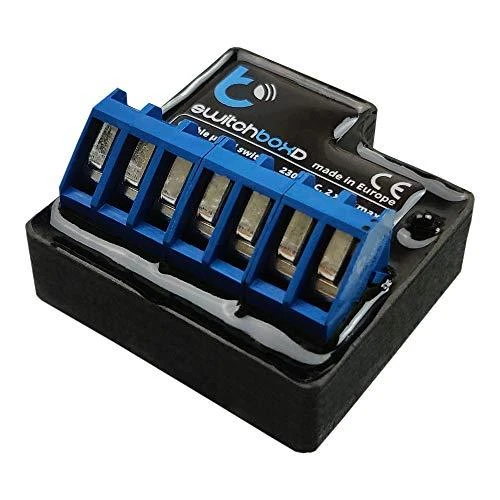

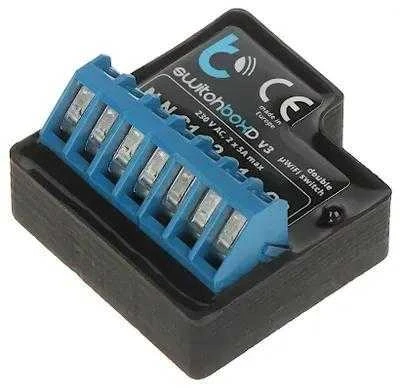

Blebox SwitchBoxD išmanus wifi 2 kanalų relinis jungiklis

Blebox SwitchBoxD 2 kanalų relė

Blebox SwitchBoxD 2 kanalų išmanioji relė. Belaidžiu būdu gali įjungti arba išjungti elektrinius prietaisus, valdančius dvi 5A apkrovas (iš viso 2 kW).

Pažangus laiko valdymo funkcionalumas. Tinka mažesniems įrenginiams vienam įrenginiui iki 1 kW, kur tik norite valdyti dvi nepriklausomas elektros grandines su vienu valdikliu.

Galite nustatyti mygtuką, kad atliktumėte iki 30 veiksmų. Vienu paspaudimu įjunkite šviesą, ilgiau laikydami nuspaudę mygtuką, langinės atsidarys arba užsidarys.

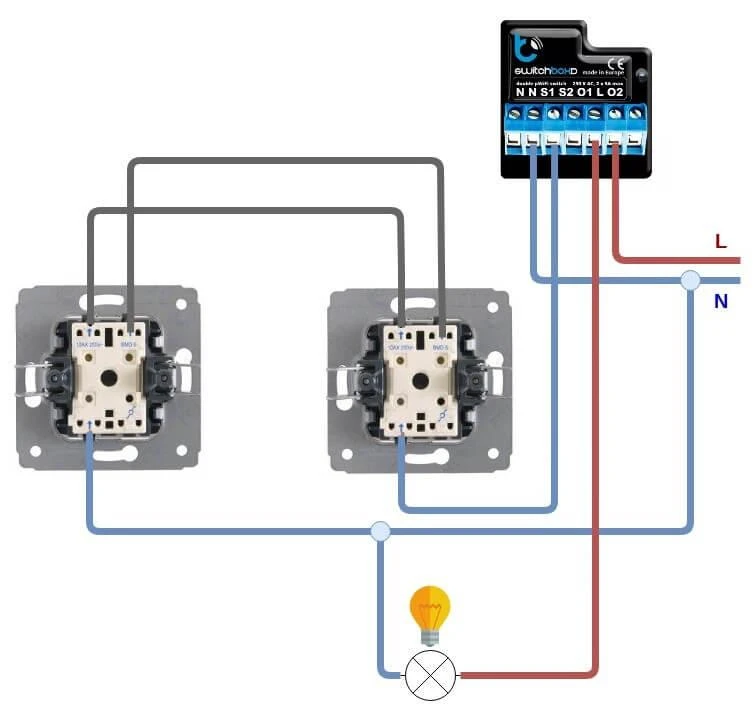

Blebox SwitchBoxD jungimo schema.

Prieš diegdami Blebox valdiklį, atjunkite maitinimo šaltinį grandinėje, kurioje jis bus įdiegtas. Valdiklis turėtų būti pastatytas vietoje, apsaugotoje nuo išorinių sąlygų ir apsaugotos nuo tiesioginės prieigos.

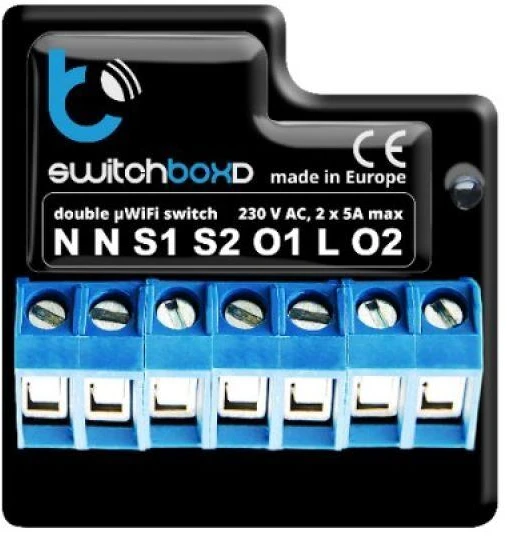

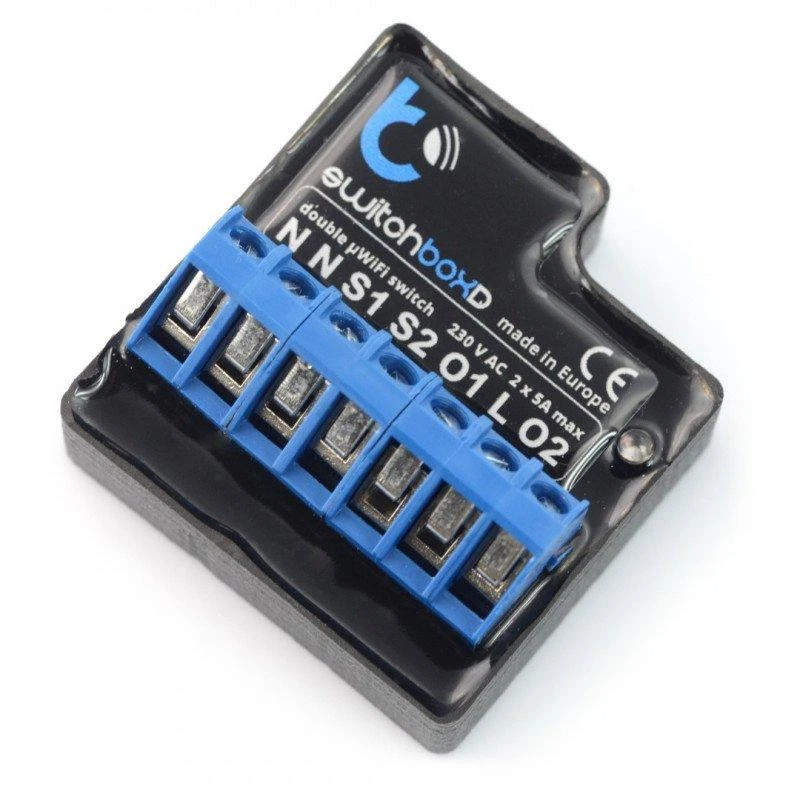

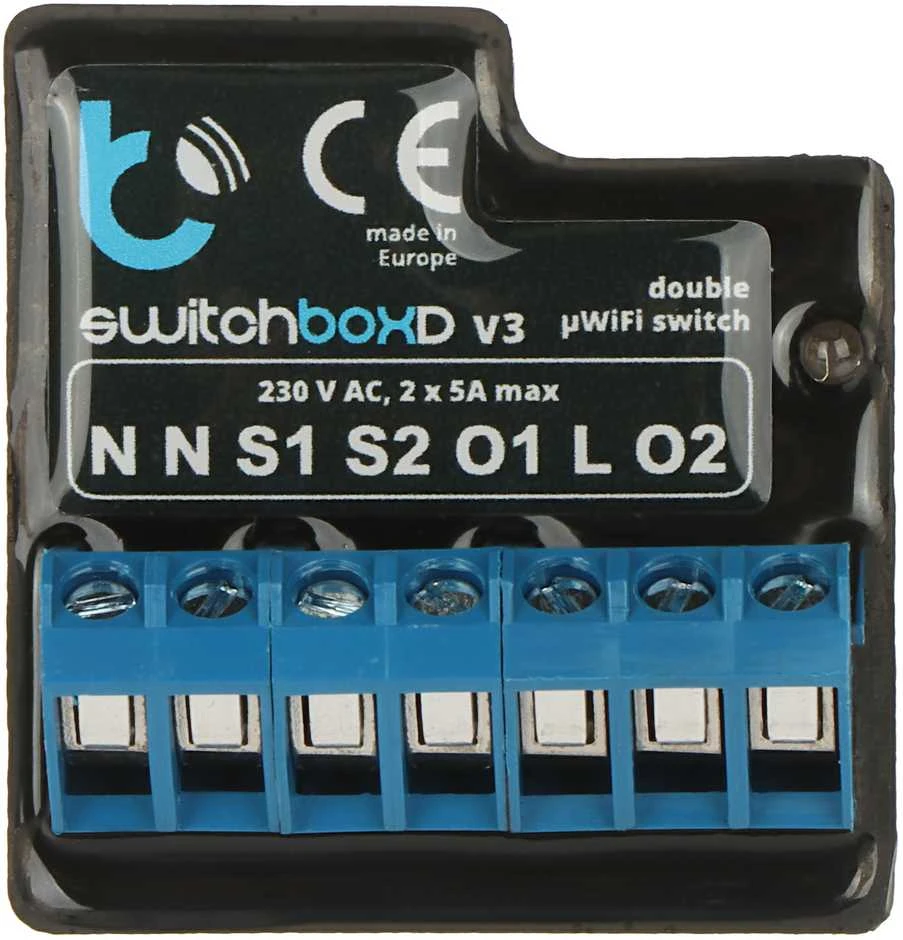

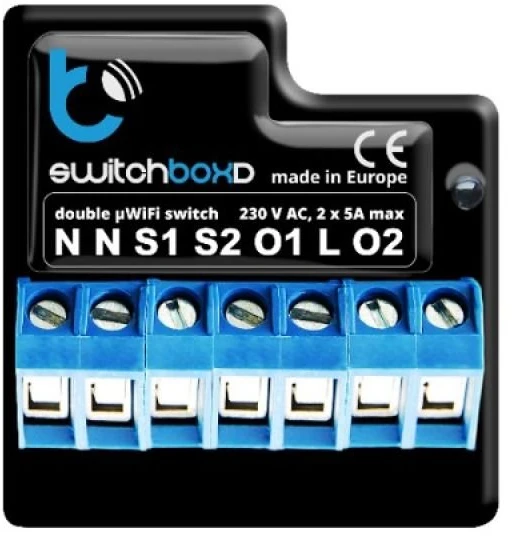

Modulyje yra varžtų jungtys, prie kurių kabeliai turėtų būti prijungti atsuktuvu:

N – galia, nulinio laidas.
S1 – galimybė prisijungti prie išorinio jungiklio išėjimui O1, antroji jungiklio linija turėtų būti prijungta prie neutralios linijos, pažymėtos simboliu N
S2 – galimybė prisijungti prie išorinio jungiklio išėjimui O2, antroji jungiklio linija turėtų būti prijungta prie neutralios linijos, pažymėtos simboliu N
O1 – pirmoji relės įtampa.
L – maitinimo šaltinis 230, teigiamas polius.
O2 – antroji relės išėjimo įtampa.

Blebox SwitchBoxD valdiklio konfigūracija

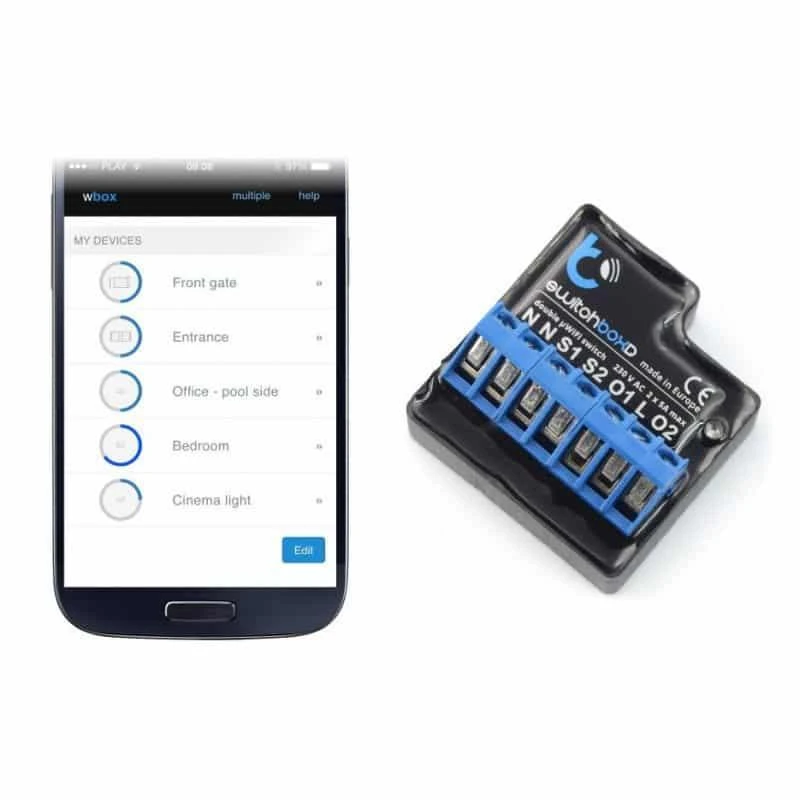

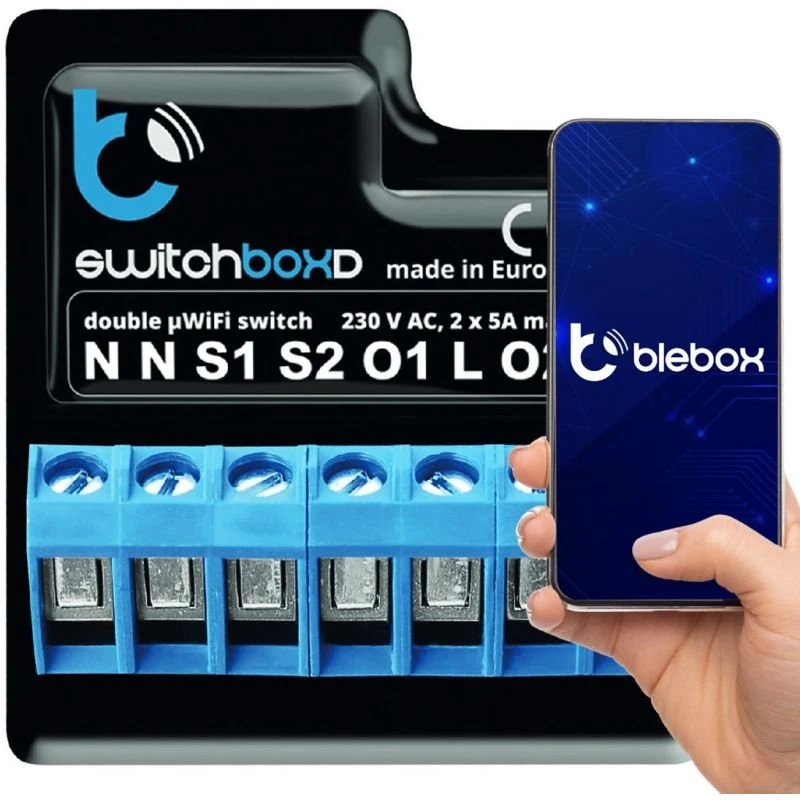

Norėdami sukonfiguruoti, turite prisijungti prie belaidžio įrenginio tinklo „pavadinimas-xxxxxxxx“, tada naudodami „Android Play“ parduotuvę arba „AppStore“ turite atsisiųsti programą „wBox“ – valdykite viską . Paleidus programą ekrano viršuje bus rodomas jūsų įrenginys, šalia pavadinimo bus ženklas „+“. Norėdami iš pradžių konfigūruoti įrenginį, turite spustelėti numatytąjį įrenginio pavadinimą.

Konfigūruoti taip pat galima per interneto naršyklę naudojant HTML5. Norėdami tai padaryti, adreso juostoje įveskite įrenginio, kurį jam priskyrė DHCP, IP numerį, pvz. http://192.168.4.1 .
