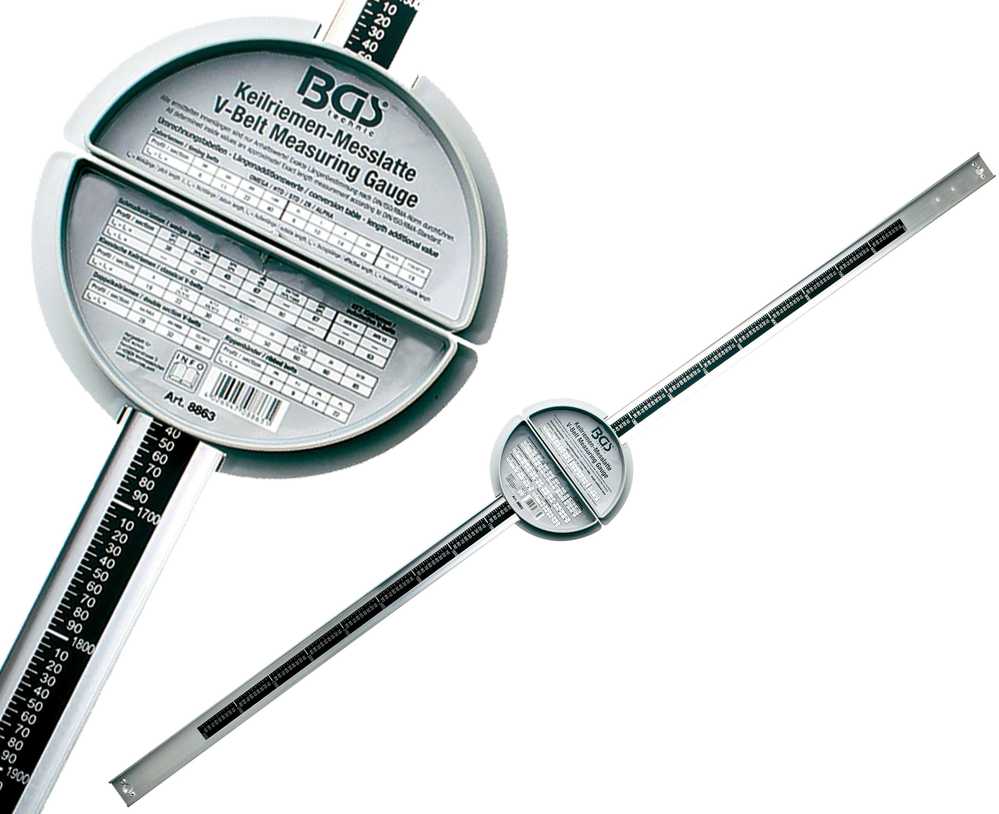

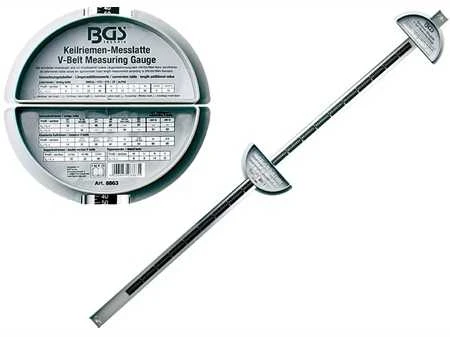

Bgs Technic Diržo išmatavimo prietaisas | 500 - 2500 mm (8863)

Diržo išmatavimo prietaisas | 500 - 2500 mm (8863)

Matavimo prietaisas skirtas nustatyti pavaros diržų vidinį ilgį ir pagal konversijos lentelę tiksliai parinkti reikiamą diržo ilgį (pvz., V diržams, V-briaunotiems ir paskirstymo diržams). Daugiau įrankių rasi www.atsuktuvas.lt .

Paskirtis

• Vidinio ilgio (Li) matavimas pavaros diržams.
• Tinka V diržams, V-briaunotiems diržams ir paskirstymo (dantytiems) diržams.
• Ilgio parinkimas naudojant matuoklio lentelę pagal diržo tipą (pvz., 8M, SPA, AX13, PH, HBB ir kt.).

Naudojimas

• Nustatyk diržo tipą.
• Reikiamą ilgį apskaičiuok naudodamas lentelę.
• Uždėk diržą ant plastikinių pusinių apvalkalų, išskleisk matuoklį ir nuskaityk vidinį ilgį (Li).
• Reikalingas diržo ilgis = Li + lentelės reikšmė (pagal diržo tipą).
• Pavyzdys: ZX10 diržo Li 978 mm + 22 mm (lentelė) = 1000 mm.

Techniniai duomenys

• Matavimo diapazonas: 500 - 2500 mm.
• Pakuotės matmenys: 1265 x 180 x 60 mm.
• Bruto svoris: 980 g (0.98 kg).
• EAN: 4026947088631.
