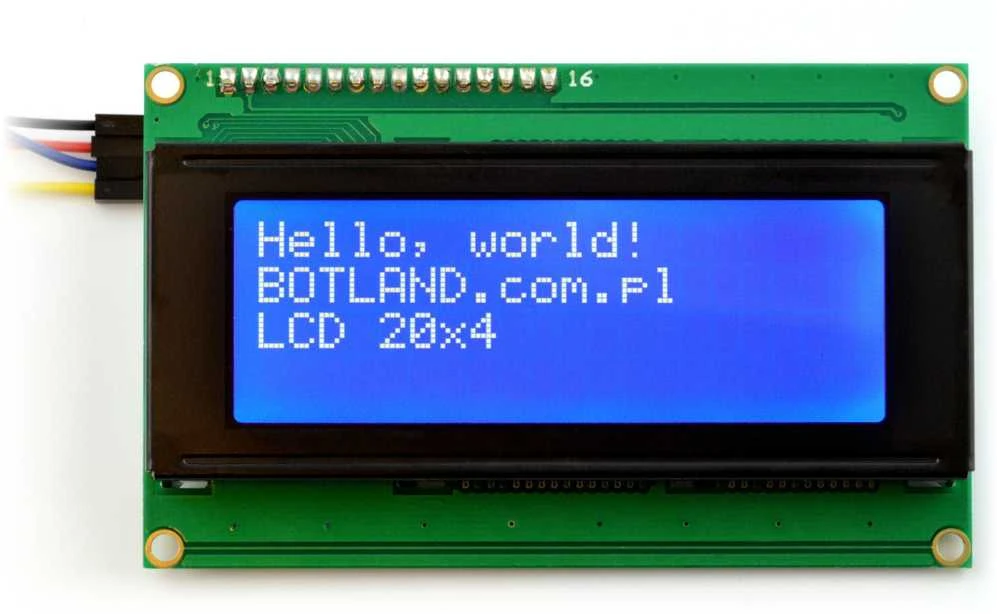

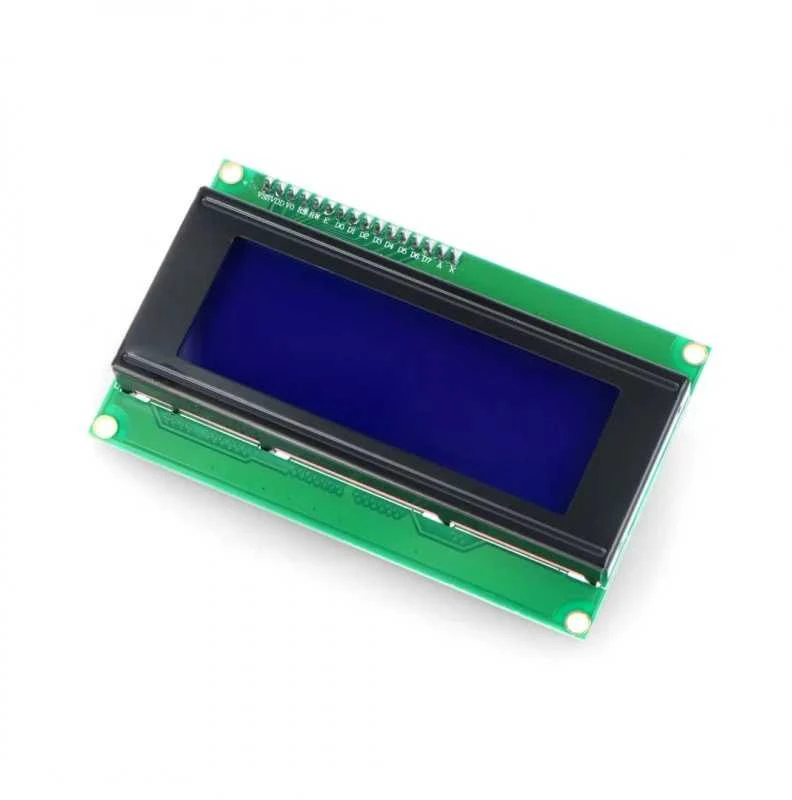

Populiarus raidinis ir skaitmeninis LCD ekranas, maitinamas 5 V. Jis gali rodyti 80 simbolių keturiose dvidešimties stulpelių eilutėse. I2C keitiklis yra lituojamas, todėl ekranui valdyti reikia tik dviejų linijų - SDA ir SCL. Per magistralę iš Arduino galite valdyti teksto ekraną, foninį apšvietimą, jį bet kada įjungti arba išjungti. Ant plokštės taip pat yra potenciometras kontrastui reguliuoti.

Specifikacijos:

LCD ekranas 4x20 simbolių
Charakterio spalva: balta
Foninis apšvietimas: mėlynas
Modulio dydis: 98 x 60 mm
Atstumas tarp skylių: 93 x 55 mm

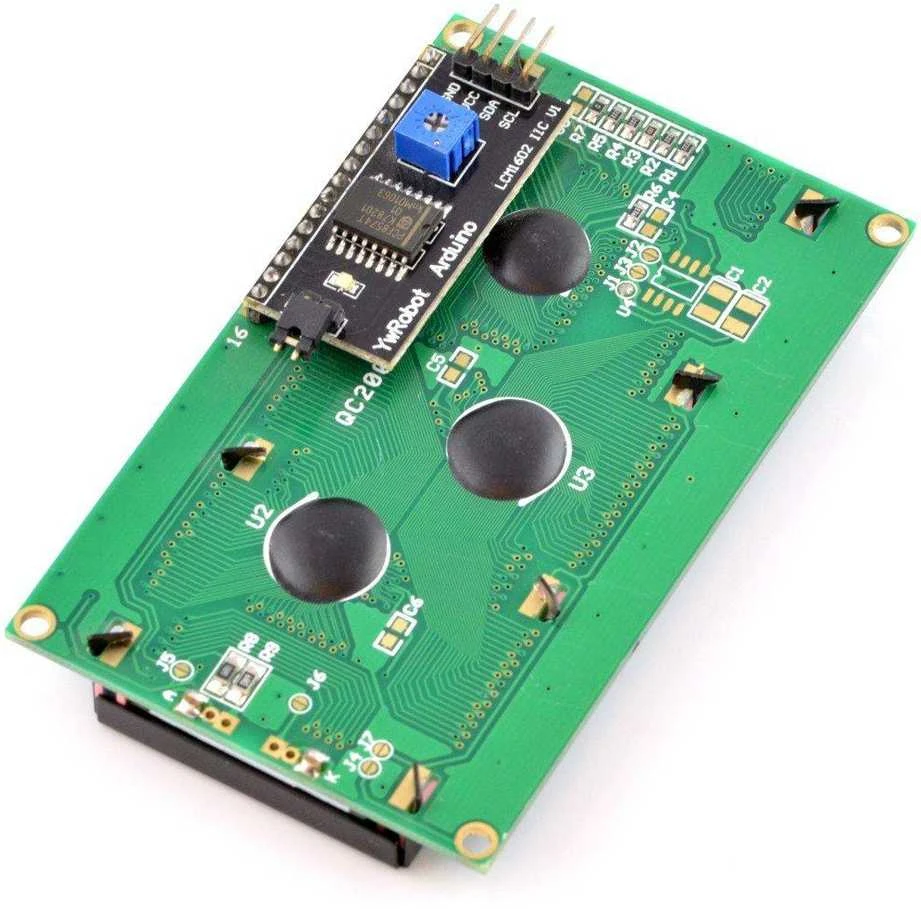

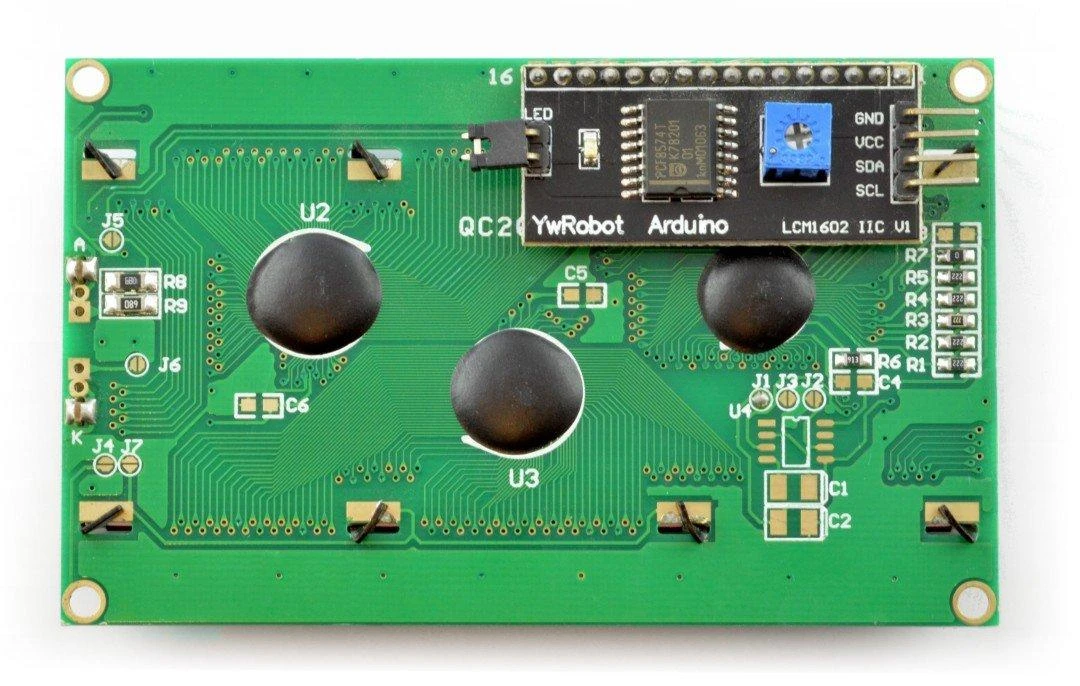

I2C magistralės keitiklis
Nėra ištraukiamųjų rezistorių I2C magistralės linijoms (perjungiama Arduino)
Konverteris, pagrįstas PCF8574 lustu
Lituotas potenciometras kontrasto reguliavimui
Foninio apšvietimo valdymas galimas per I2C magistralę

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-02640
Modelio pavadinimas

AN-02640

Gamintojas Oem
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek simbolių rodo OEM LCD ekranas 4x20?

Šis ekranas talpina 80 ženklų. Jie išdėstyti keturiose eilutėse po dvidešimt stulpelių. Toks didelis ženklų kiekis leidžia patogiai pateikti informaciją. Ekranas puikiai tinka įvairiems projektams, kuriuose reikia daug teksto.

2. Kokią įtampą naudoja šis simbolių displėjus?

Modulis maitinamas 5 voltų įtampa. Toks standartinis maitinimo lygis užtikrina stabilų veikimą. Jis suderinamas su populiariomis mikrovaldiklių platformomis. Todėl jungimas prie maitinimo šaltinio yra paprastas.

3. Ar galima reguliuoti foninio apšvietimo ryškumą?

Taip, apšvietimo valdymas vyksta per I2C sąsają. Galite jį įjungti arba išjungti programiškai. Tai padeda taupyti energiją ir pritaikyti rodymą prie aplinkos. Funkcija valdoma siunčiant komandas.

4. Kiek linijų reikia prijungti prie valdiklio?

Užtenka dviejų ryšio linijų: SDA ir SCL. Jos perduoda duomenis tarp modulio ir valdymo plokštės. Toks jungimas sumažina laidų skaičių. Tai supaprastina viso projekto surinkimą.

5. Kaip nustatomas kontrastas šiame modulyje?

Kontrastui reguliuoti ant plokštės yra potenciometras. Jis jau prilituotas, todėl nereikia papildomų dalių. Sukdami varžtuką galite pasirinkti tinkamiausią vaizdo ryškumą. Tai užtikrina aiškų tekstą įvairiomis sąlygomis.
