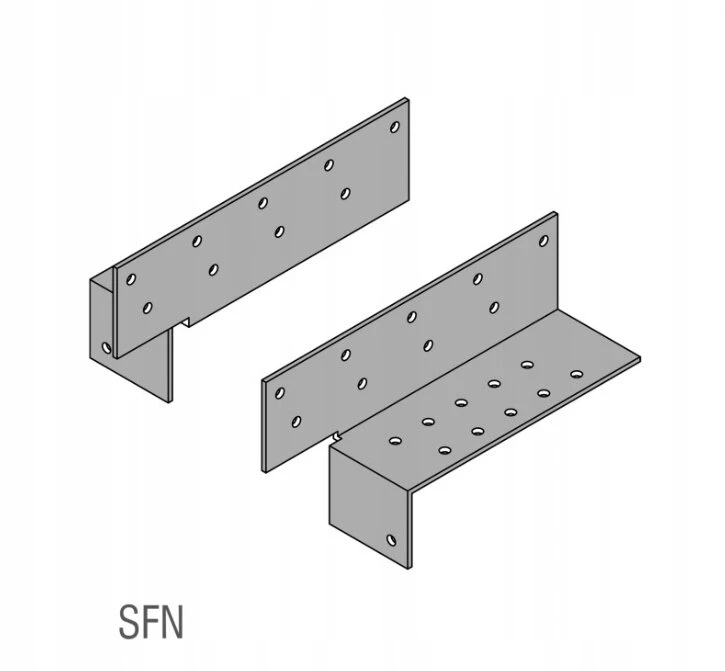

Staliaus jungtis Simpson Sfn, pora L+p

Minimali užsakymo 10 porų

jungtis sfn-b Gamyba Simpson Strong-Tie Medienos jungčių vadovas.

Jungčių poros kaina (kairėje + dešinėje).

taikymas:

Krokiew Murłat, „Krokiew PęW“.

Ši jungčių grupė buvo sukurta didelėms saugojimo jėgoms perduoti. Ryšys užmezgamas naudojant jungčių porą (jos galima įsigyti tik dešiniajame rinkiniuose + kairėje jungtyje). Daugybė nagų, pritvirtintų prie sienos ir prie gegnių, leidžia įgyti labai didelę apkrovos pajėgumą išplėtimo jėgoms (iki 100KN), jų nėra kitoms jungčių rūšims. Be tinkamos jungties pasirinkimo, turite užtikrinti tinkamą sienos jungtį su vainiku.

Medžiaga

Plieninės rūšys: S250GD

Lakšto storis: 2,0 mm

Apsauga nuo korozijos: karštas -dippinis cinkuotas naudojant Sendzimir metodą su 275 g/m2 (20 µm)

Matmenys:

a : 177

b : 139

c : 53

d : 53

e : 39

skylė : Ø (mm): 5

Svoris : 0,68 kg /menas

Nuoroda į gamintojo svetainę:

https://www.strongtie.pl/pl-pl-pl-pl/produkty/zlacze-krokwiowo-platwiowe-sfxx

Produkto techninė kortelė:

https://pim.strongtie.eu/api/v1/public/download/pl/pl/product/862/sfxx.pdf

Siūlomos jungties naudojimas užkerta kelią šalia esančioje nuotraukoje nurodytoje situacijoje.

Dėl santykinai mažos 4-6NK apkrovos talpos dažnai naudojamo „Rafter“ nagų ar dailidės varžto.

Santvaros ruožas yra labai pavojingas reiškinys, o išplėtimo jėgų perkėlimas į konstrukcijas teisingai sujungdamas santvaros ir muffino jungtį labai dažnai yra pagrindinė veikla, kai statant stogo struktūrą. Tais atvejais, kai mes susiduriame su santvaros schemomis, sukuriančiomis išplėtimo jėgas (daugiausia gegnių ir gegnių-having) SFH jungties ir panašios į jį, garantuoja paprastą ir tam tikrą ryšį. Šios grupės jungtys, atsižvelgiant į naudojamų nagų dydį ir skaičių, gali perkelti labai dideles jėgas, viršijančias 100 kN!

Daugiau apie gedimą, pateiktą:

https://fachowydekar.pl/wzmocenia-polaczenia-krokiew-moczew-mocy-na-pókaładzie-awarii-wiezby/

Mes siūlome visą „Simpson Strong Tie“ asortimentą.
