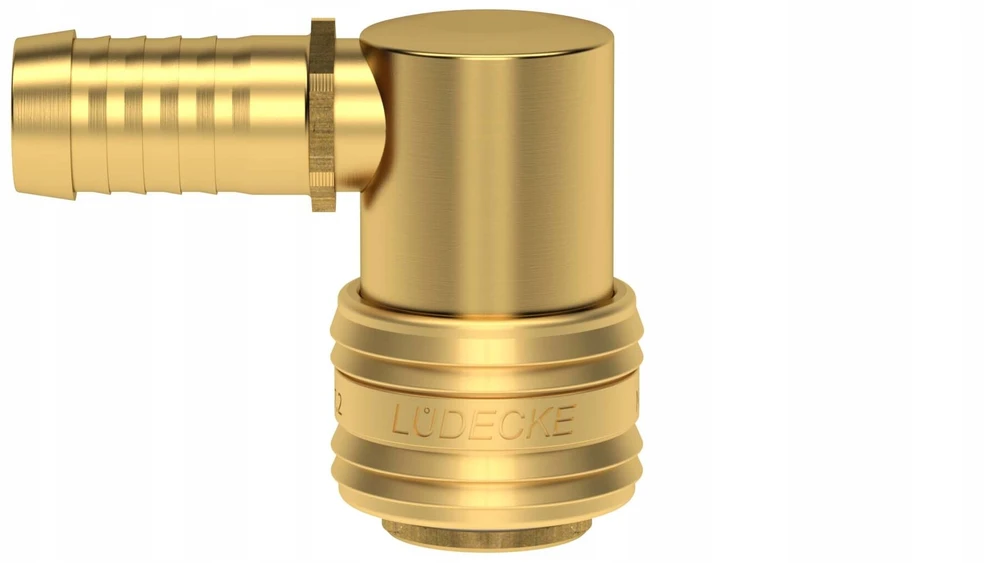

lüdecke greita jungtis DN 7.2 su eglės ir Nbsp; už vidinę žarną & nbsp; 9 mm- & nbsp; stačiu kampu & nbsp;-& nbsp; vienašališkai pjaustymo vožtuvas & nbsp; -es & nbsp; 9 & nbsp; „T-90-Parker“ ekvivalentas, tiesiosios žarnos tipas 25/26, Cejn, Cejn, Cejn, Cejn, 320.

Universal Standard Standard DN 7.2 greita jungtis galima naudoti viena ranka. Standartinis standartinis rezultatas DN 7.2 pagamintas iš žalvario MS 58.

dalis t-90 & nbsp; Viena vertus, jis turi lizdą, kita vertus, žarnos jungtis, nustatyta stačiu kampu (90 °). Naudojant greitas kampo jungtis, jų surinkimo galimybės padidėja ribotose vietose.

Šios greitos jungtys bus naudojamos daugelyje šakų, pavyzdžiui, robotikoje ir automatizavime įrenginiams, mašinoms, gamybos linijoms ir įrankiams valdyti. Jie taip pat naudojami matuojant technologijas. Jie yra tinkami tiekti oro įrankius ir pneumatinius prietaisus. ES serija taip pat puikiai tinka mėgėjų dirbtuvėms, skirtoms tiekti oro šepetėlius modeliuotojams ar plastikiniams menininkams. Jungtys taip pat gali būti naudingos automobilių ir alavo dirbtuvėse, kad palaikytų pneumatinius įrankius.

ES DN 7.2 jungčių konstrukcija apsaugo savo mechanizmą nuo pažeidimų.

Darbinis slėgis [juosta]: 35 .
Darbinė temperatūra [° C]: nuo -20 iki +100.
Ryšio medžiaga, vožtuvo korpusas, vožtuvas, atjungimo įvorė: Žalvario MS 58
Spyruoklinė medžiaga, fiksavimo žiedas, rutuliai: Nerūdijančio plieno DIN 1.4310
Vidutinis: oras ir kita laikmena.
Sandarinimas: Perbunan nbr .
Maksimali talpa l/min: 1100. & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;
Ø Gyvatė (vidinė) & nbsp; [mm]: 9
Gyvenimo ilgis [mm]: 26
Svoris [G]: 105
Bendras aukšto greičio aukštis [mm]: 44
Lygiavertis: Parker, TIK TIPAS TIPAS 25/26, CEJN 320.
Gamintojo katalogo numeris: ES & Nbsp; 9 T-90

Ši jungtis yra vienpakopis uždarymo vožtuvas, kuris neleidžia terpei pabėgti iš vielos ir nereikalauja papildomo vožtuvo, uždarančio įrenginius, kad ją paskirstytų. Šis lizdas neturi adatos, atidarančios kištuko vožtuvą, todėl jis negali būti prijungtas prie kištukų su vožtuvu.

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka. Pagal žemiau pateiktas instrukcijas :

& nbsp; 1 žingsnis. Prijunkite vieną perėjimą prie lizdo

2 žingsnis. Paspauskite kištuką prie lizdo ir lengvai ištraukite kištuką, kad patikrintumėte ryšį. Tai atidaroma vožtuve, esančiame jungties lizde.

3 žingsnis Paskleisdami jungtį, stumdami žiedą, nurodytą rodyklės nurodytu, kuris tuo pačiu metu panaikins kištuką iš lizdo ir uždarys vožtuvą vienašališkai lizde.
